Het correct dimensioneren van een expansievat is essentieel voor een stabiele en veilige cv-installatie. Een te klein expansievat veroorzaakt drukstijging, lekkage via het veiligheidsventiel en verhoogde slijtage van componenten. Een te groot vat is technisch geen probleem, maar economisch minder efficiënt.
Op deze pagina lees je:
- Welke factoren bepalend zijn voor de berekening
- Welke formule wordt gebruikt
- Hoe je de systeeminhoud bepaalt
- Een volledig uitgewerkt rekenvoorbeeld
Waarom moet een expansievat worden berekend?
Water zet uit wanneer de temperatuur stijgt.
In een gesloten cv-systeem kan dit volumeverloop nergens heen.

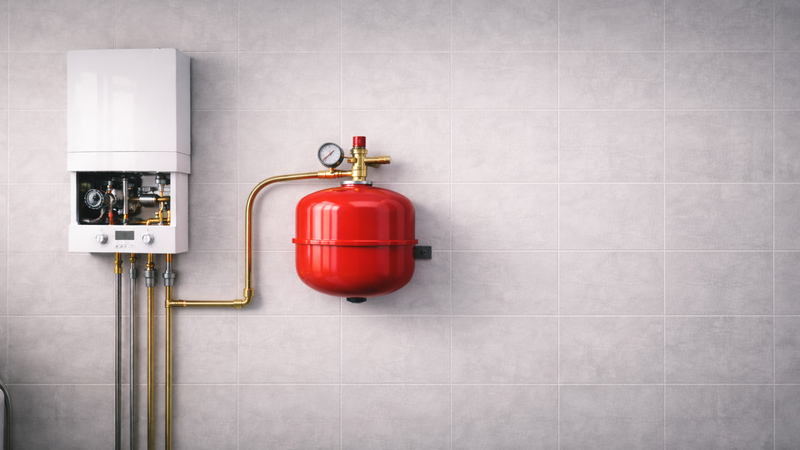

Het expansievat:
- Vangt volumetoename op
- Stabiliseert de systeemdruk
- Voorkomt openen van het veiligheidsventiel
De benodigde grootte hangt af van:
- Totale systeeminhoud (liter water)
- Temperatuurbereik
- Statische hoogte installatie
- Maximale systeemdruk
- Voorbelasting (pre-charge)
Basisformule voor CV expansievat
De benodigde expansievatinhoud wordt berekend met:
Waarbij:
- Vexp = benodigd expansievatvolume (liter)
- Vsys = totale systeeminhoud (liter)
- e = uitzettingscoëfficiënt water
- Pmax = maximale druk (bar)
- Pmin = minimale druk (bar, koud systeem)
(+1 vanwege absolute druk t.o.v. atmosferische druk)
Uitzettingscoëfficiënt van water
Water zet uit afhankelijk van temperatuur.
Bij een cv-installatie (bijvoorbeeld 10°C → 80°C):
De volumetoename is ongeveer:
e ≈ 0,035 (3,5%)
Indicatieve waarden:
| Temperatuurbereik | Uitzetting |
|---|---|
| 10 → 70°C | 2,8% |
| 10 → 80°C | 3,5% |
| 10 → 90°C | 4,3% |
Voor standaard cv-systemen wordt meestal 3,5% aangehouden.
Stap 1: Bepaal de systeeminhoud (Vsys)
De totale waterinhoud bestaat uit:
- Ketelinhoud
- Radiatoren
- Leidingen
- Vloerverwarming
- Eventueel buffervat
Voorbeeld:
- Ketel: 4 liter
- Radiatoren: 80 liter
- Leidingen: 25 liter
Totale systeeminhoud:
Vsys = 109 liter
Stap 2: Bepaal minimale systeemdruk (Pmin)
De minimale druk wordt bepaald door de statische hoogte van de installatie.
Vuistregel:
0,1 bar per meter hoogte
- 0,3 bar veiligheidsmarge
Voorbeeld:
Hoogste punt installatie: 5 meter boven ketel
Benodigde druk:
5 × 0,1 = 0,5 bar
- 0,3 bar reserve
= 0,8 bar
Pmin ≈ 0,8 bar
Stap 3: Bepaal maximale druk (Pmax)
Dit is meestal net onder de afblaasdruk van het veiligheidsventiel.
Bij standaard cv-installaties:
Veiligheidsventiel = 3 bar
Pmax ≈ 2,5 bar
Volledig rekenvoorbeeld
Gegeven:
- Vsys = 109 liter
- e = 0,035
- Pmin = 0,8 bar
- Pmax = 2,5 bar
Berekening:
Stap 1:
109 × 0,035 = 3,815 liter uitzetting
Stap 2:
Stap 3:
Benodigd expansievatvolume ≈ 4 liter
In praktijk kies je altijd de eerstvolgende standaardmaat:
→ 8 liter expansievat
(Nooit exact gelijk dimensioneren.)
Praktische vuistregel (snelle inschatting)
Voor standaard cv-installaties:
- 10 liter systeeminhoud → ± 1 liter expansievat
- 100 liter systeeminhoud → ± 8 liter expansievat
Maar exacte berekening blijft aanbevolen.
Veelgemaakte fouten
❌ Alleen ketelinhoud meenemen
❌ Geen rekening houden met hoogteverschil
❌ Pre-charge niet aanpassen
❌ Veiligheidsventiel op verkeerde waarde
Pre-charge instellen
De voorbelasting van het expansievat moet gelijk zijn aan:
Pmin - 0,2 bar
In bovenstaand voorbeeld:
0,8 bar - 0,2 = 0,6 bar
Pre-charge instellen bij leeg systeem.
Wanneer groter dimensioneren?
Een groter vat is verstandig bij:
- Veel vloerverwarming
- Buffervaten aanwezig
- Lange leidingtrajecten
- Hoge aanvoertemperaturen
Veelgestelde vragen (FAQ)
Wat gebeurt er als het expansievat te klein is?
De druk loopt snel op bij verwarmen en het veiligheidsventiel zal water afblazen.
Mag een expansievat te groot zijn?
Ja, dat is technisch geen probleem.
Hoe weet ik wat de systeeminhoud is?
Door documentatie, berekening per radiator of schatting per m² vloerverwarming.
Moet ik glycol meenemen in de berekening?
Bij standaard cv-systemen meestal niet. Bij zonneboilers wel.
Wat is de minimale druk in een woning?
Meestal tussen 0,8 en 1,2 bar afhankelijk van hoogte.
