Expansievat installeren en aansluiten (CV)
Een expansievat is een belangrijk onderdeel van elke gesloten centrale verwarmingsinstallatie. Het vangt het volumeverlies en de volumetoename van het verwarmingswater op zodat de druk in het systeem stabiel blijft. Dit voorkomt onnodige slijtage aan de ketel en lekkages bij overdruk.
Op deze pagina lees je hoe een expansievat wordt aangesloten en waar je op moet letten bij de montage. maar wil je eerst begrijpen hoe een expansievat precies werkt in een CV-installatie? Bekijk dan onze uitleg over Hoe werkt een expansievat in een CV-installatie?
Wat doet een expansievat?
Wanneer water wordt verwarmd, zet het uit. In een gesloten CV-systeem kan dit leiden tot drukverhoging. Het expansievat vangt deze volumevergroting op via een flexibel membraan, waardoor de druk in het systeem stabiel blijft.
Zonder goed werkend expansievat kan de installatie:
- Drukverlies of drukpieken vertonen
- Regelmatig bijgevuld moeten worden
- Lekkage of schade oplopen
Waar plaats je een expansievat?
Een expansievat wordt doorgaans geplaatst:
- In de retourleiding van de CV-installatie
- Zo dicht mogelijk bij de cv-ketel
- Op een vorstvrije locatie
- Toegankelijk voor inspectie en onderhoud
De montagepositie kan verticaal of horizontaal zijn, afhankelijk van het type expansievat en de installatievoorschriften van de fabrikant.
Aansluiting van een expansievat
De meeste expansievaten voor CV-installaties zijn standaard uitgevoerd met een 3/4 inch buitendraad aansluiting. Deze aansluiting wordt verbonden met de CV-installatie, doorgaans op de retourleiding, met behulp van geschikt aansluitmateriaal voor expansievaten.
Alle benodigde onderdelen zijn verkrijgbaar binnen ons assortiment expansievat onderdelen.
Veelgebruikte expansievat onderdelen
Voor een correcte en veilige montage van een expansievat worden vaak de volgende onderdelen toegepast:

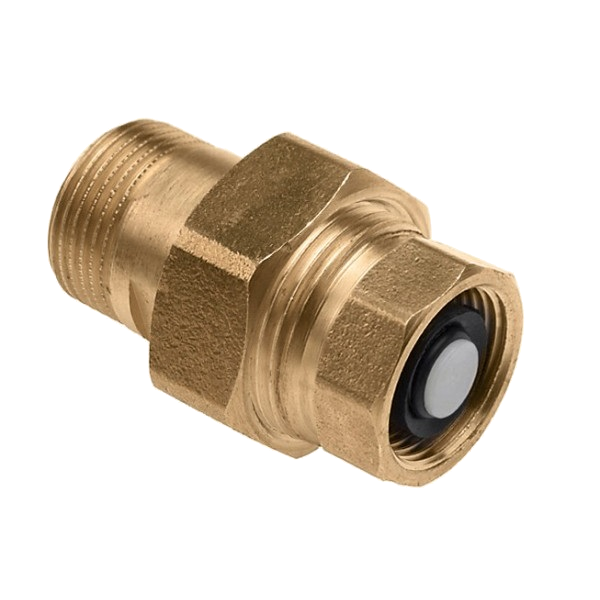

- Expansievatkoppeling voor een betrouwbare aansluiting op de CV-leiding

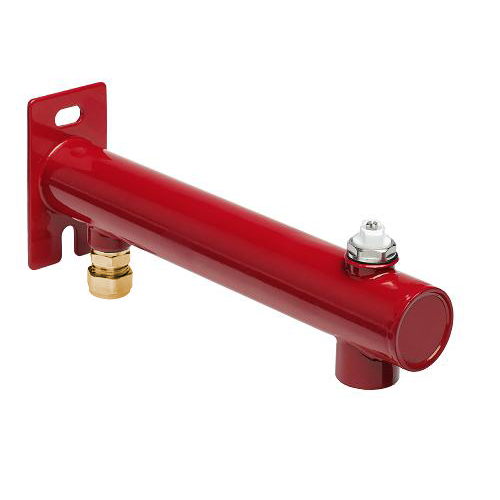

- Expansievat muurbeugel / expansievatconsole voor stevige wandmontage
Montage en ondersteuning van het expansievat
Een muurbeugel of expansievatconsole zorgt ervoor dat het expansievat veilig en stabiel wordt bevestigd. Dit is met name belangrijk bij expansievaten met een grotere inhoud, waarbij het gewicht aanzienlijk kan toenemen wanneer het vat gevuld is. Goede ondersteuning voorkomt schade aan leidingen en verlengt de levensduur van de CV-installatie.
Stappenplan installatie expansievat
- Schakel de CV-installatie uit en laat deze volledig afkoelen.
- Sluit indien nodig de watertoevoer naar de installatie af.
- Tap de installatie (gedeeltelijk) af zodat je drukloos kunt werken.
- Plaats een koppeling (T-stuk) in de retourleiding, bij voorkeur zo dicht mogelijk bij de cv-ketel.
- Verbind het T-stuk met een leiding naar de te plaatsen expansievatconsole of muurbeugel.
- Monteer de expansievatkoppeling op de expansievatconsole.
- Bevestig het expansievat aan de expansievatkoppeling en zorg dat deze stevig op de muurbeugel/expansievatconsole is gemonteerd.
- Controleer of alle verbindingen correct zijn aangesloten en goed zijn afgedicht.
- Vul de installatie opnieuw met water en breng de systeemdruk op het juiste niveau.
- Controleer op lekkages en ontlucht de installatie indien nodig.
Raadpleeg altijd de installatievoorschriften van de fabrikant.
In de video hieronder zie je hoe je met een expansievatkoppeling eenvoudig een expansievat installeert. Hiermee kun je het expansievat later vervangen zonder de volledige CV-installatie af te tappen.
Waar moet je op letten?
Bij het installeren van een expansievat zijn de volgende punten belangrijk:
- Controleer of de voordruk overeenkomt met de installatie-eisen
- Controleer de maximale werkdruk van het expansievat
- Gebruik geschikt afdichtmateriaal (hennep, teflon of afdichtpasta)
- Zorg voor voldoende draagkracht bij wandmontage
- Monteer het expansievat spanningsvrij
Wanneer moet een expansievat vervangen worden?
Een expansievat heeft gemiddeld een levensduur van 5 tot 10 jaar. Vervanging is nodig bij:
- Wisselende of te hoge systeemdruk
- Regelmatig bijvullen van de installatie
- Lekkage bij het ventiel
- Een “vol” of zwaar aanvoelend vat
Twijfel je? Laat de installatie controleren door een erkend installateur.
Stappenplan: expansievat vervangen (CV
Het vervangen van een expansievat is vaak nodig wanneer de druk in de CV-installatie onstabiel wordt of het expansievat defect is. Volg onderstaand stappenplan om het expansievat veilig te vervangen.
- CV-installatie uitschakelen: Schakel de cv-ketel uit en laat de installatie volledig afkoelen voordat je begint.
- Watertoevoer afsluiten: Sluit indien mogelijk de watertoevoer naar de CV-installatie af om ongewenst bijvullen te voorkomen.
- Installatie drukloos maken: Tap de installatie (gedeeltelijk) af totdat er geen druk meer op staat. Is het expansievat aangesloten via een expansievatkoppeling, dan hoeft de installatie niet volledig te worden afgetapt.
- Oude expansievat verwijderen: Draai het expansievat los van de expansievatkoppeling of aansluiting. Ondersteun het vat goed, vooral bij grotere expansievaten.
- Aansluitmateriaal controleren: Controleer de expansievatkoppeling, muurbeugel of expansievatconsole op slijtage of beschadigingen en vervang deze indien nodig.
- Nieuw expansievat monteren: Bevestig het nieuwe expansievat op de expansievatkoppeling en zorg dat het stevig is gemonteerd op de muurbeugel of expansievatconsole.
- Voordruk controleren: Controleer of de voordruk van het nieuwe expansievat overeenkomt met de eisen van de installatie en stel deze zo nodig bij voordat je de installatie vult.
- Installatie opnieuw vullen: Vul de CV-installatie met water en breng de systeemdruk op het juiste niveau.
- Installatie ontluchten: Ontlucht radiatoren, vloerverwarming en andere ontluchtingspunten om lucht uit het systeem te verwijderen.
- Controle en ingebruikname: Controleer alle aansluitingen op lekkages en zet de CV-installatie weer in bedrijf. Houd de systeemdruk de eerste dagen extra in de gaten.
Veiligheid en regelgeving
Een expansievat moet voldoen aan de geldende Europese richtlijnen (CE). Installatie dient te gebeuren volgens de geldende voorschriften en NEN-normen.
Bij twijfel over installatie of veiligheid wordt montage door een erkend installateur aanbevolen.
