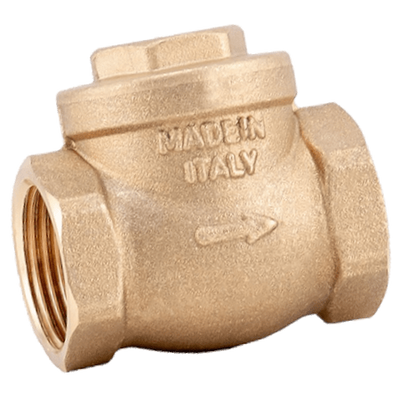

    Swing terugslagklep FF met messing insert – binnendraad x binnendraad

    Swing terugslagkleppen FF met messing insert, ook wel swing keerkleppen, zijn terugslagkleppen met een binnendraad x binnendraad aansluiting. In plaats van een veerbelast klepelement gebruiken ze een scharnierende klepschijf die door de stroming opent en bij stilstand of terugstroming weer sluit.

    Bekijk dit assortiment

    Bekijk hieronder alle producten binnen deze categorie en gebruik eventueel de filters om snel het juiste artikel te vinden.

    6 artikelen

    Door deze andere constructie gedraagt een swing terugslagklep zich anders dan een veerbelaste keerklep. Welke uitvoering het beste past, hangt onder meer af van de installatie, stroming, montagepositie, toegestane druk en temperatuur en de productspecificaties.

    Kort uitgelegdEen swing terugslagklep gebruikt een scharnierende klepschijf in plaats van een veer. De FF-uitvoering heeft binnendraad x binnendraad en deze productgroep is uitgevoerd met een messing insert.
    ✓
    Binnendraad x binnendraad
    FF: Female x Female
    ✓
    Veerbelaste werking
    Sluit automatisch bij terugstroming
    ✓
    Messing insert
    Messing onderdeel in het binnenwerk
    ✓
    Diverse DN- en inchmaten
    Voor verschillende leidingdiameters
    Snel antwoord: wanneer kies je een FF keerklep met messing insert?
    • Binnendraad x binnendraad nodig → kies een FF-uitvoering
    • Terugstroming voorkomen → kies een keerklep of terugslagklep
    • Compacte automatische werking → kies een veerbelaste uitvoering
    • Messing insert gewenst → controleer medium, temperatuur en productspecificaties
    • Andere aansluiting nodig? → bekijk FM, MF of MM binnen de categorie keerkleppen en terugslagkleppen
    Werking

    Hoe werkt een swing terugslagklep?

    Een swing terugslagklep werkt met een scharnierende klepschijf. Bij stroming in de toegestane richting beweegt de schijf open. Wanneer de stroming afneemt, stopt of omkeert, beweegt de schijf terug naar de zitting en wordt terugstroming tegengegaan.

    Omdat er geen veer wordt gebruikt, verschilt de openings- en sluitkarakteristiek van een swing keerklep van die van een veerbelaste terugslagklep. Het werkelijke drukverlies en gedrag zijn afhankelijk van maat, uitvoering, debiet en productspecificaties.

    Meer weten over de opbouw, zitting, veer, afdichting en openingsdruk? Lees dan Hoe werkt een keerklep? – werking en opbouw uitgelegd.

    Belangrijk om te wetenEen keerklep werkt alleen correct wanneer deze in de voorgeschreven stromingsrichting wordt gemonteerd. Controleer daarom altijd de pijl op de behuizing en de technische specificaties van de gekozen uitvoering.
    Aansluiting

    Wat betekent FF bij een swing terugslagklep?

    FF staat voor Female x Female: binnendraad x binnendraad. De swing terugslagklep heeft dus aan beide zijden een binnendraadaansluiting.

    De aanduiding FF beschrijft alleen de aansluitingen. De toegestane stromingsrichting wordt aangegeven met een pijl of markering op de behuizing en moet bij montage worden aangehouden.

    Lees voor het verschil tussen de aansluitvarianten het kennisbankartikel Keerklep FF, FM, MF of MM – welke aansluiting heb ik nodig?

    Maten

    Swing terugslagklep FF met messing insert: van DN15 tot DN100

    De swing terugslagkleppen FF met messing insert zijn verkrijgbaar van 1/2 inch (DN15) tot 4 inch (DN100) . Kies de maat die overeenkomt met het leidingwerk en controleer daarnaast de werkdruk, temperatuur, het medium en de montage-eisen van de gekozen uitvoering. Meer uitleg over DN- en inchmaten vind je bij leidingmaten uitgelegd .

    AansluitingNominale diameter
    1/2 inchDN15
    3/4 inchDN20
    1 inchDN25
    1 1/4 inchDN32
    1 1/2 inchDN40
    2 inchDN50
    2 1/2 inchDN65 (op aanvraag)
    3 inchDN80 (op aanvraag)
    4 inchDN100 (op aanvraag)

    DN65, DN80 en DN100 zijn op aanvraag leverbaar.

    Twijfel je over het verschil tussen DN en inch of over de juiste leidingmaat? Lees dan onze uitleg over leidingmaten uitgelegd.

    Toepassingen

    Waarvoor gebruik je een swing terugslagklep?

    Swing terugslagkleppen met messing insert worden toegepast in onder andere cv- en verwarmingsinstallaties, pompinstallaties, grotere waterleidingen en technische leidingsystemen, voor zover de productspecificaties dit toestaan. Voor drinkwater moet de betreffende uitvoering expliciet geschikt en, waar vereist, goedgekeurd zijn.

    Veelvoorkomende toepassingen

    • CV- en verwarmingsinstallaties
    • Sanitaire waterinstallaties, indien het product daarvoor geschikt is
    • Pompinstallaties en drukverhogingssystemen
    • Warmwater- en circulatiesystemen
    • Technische en industriële leidinginstallaties

    Controleer vóór keuze

    • Toegestaan medium
    • Maximale werktemperatuur
    • Maximale werkdruk
    • DN- en inchmaat
    • Stromingsrichting
    • Toegestane montagepositie
    • Eventuele drinkwatergoedkeuring of keurmerken
    Binnenwerk

    Voordelen van een swing terugslagklep met messing insert

    Een swing terugslagklep gebruikt een scharnierende klepschijf en heeft geen veer. Daardoor kan de stroming relatief vrij door de klep lopen wanneer deze volledig geopend is. Het werkelijke drukverlies hangt echter af van maat, debiet en de specifieke uitvoering.

    Geen veer

    De klepschijf opent door de stroming en sluit weer bij stilstand of terugstroming.

    Gunstige doorstroming

    De constructie kan gunstig zijn wanneer lage stromingsweerstand belangrijk is.

    Messing insert

    Messing onderdeel in de interne klepconstructie; productspecificaties blijven leidend.

    Let op bij vergelijkenEen swing terugslagklep heeft niet automatisch in iedere situatie minder drukverlies dan een veerbelaste keerklep. Vergelijk daarvoor de technische productgegevens, zoals Kv-waarde of drukverlies bij het gewenste debiet.
    Montage

    Swing terugslagklep correct monteren

    Volg altijd de pijl of stromingsmarkering op de behuizing. Bij een swing terugslagklep is ook de toegestane montagepositie belangrijk, omdat de scharnierende klepschijf vrij moet kunnen bewegen.

    Ga niet automatisch uit van horizontale of verticale montage. Controleer per model welke montageposities zijn toegestaan en volg de productspecificaties van de fabrikant.

    Lees de volledige uitleg in Swing terugslagklep of keerklep – wat is het verschil?.

    Keerklep of beveiliging

    Swing terugslagklep of terugstroombeveiliging?

    De termen keerklep en terugslagklep worden in het dagelijks gebruik vaak voor hetzelfde type product gebruikt: een klep die stroming in één richting toestaat en terugstroming verhindert.

    Een terugstroombeveiliging is echter een breder begrip en kan afhankelijk van de toepassing aan specifieke beveiligingsklassen, keurmerken of drinkwaterregels moeten voldoen. Een standaard veerbelaste keerklep is daarom niet automatisch geschikt als gecertificeerde terugstroombeveiliging.

    Lees meer in Keerklep of terugstroombeveiliging – wat is het verschil?.

    Veelgestelde vragen

    Veelgestelde vragen over swing terugslagkleppen

    Meer weten over swing terugslagkleppen?Hieronder vind je antwoorden over werking, verschil met veerbelaste keerkleppen, montage, drinkwatergeschiktheid en maatvoering.
    Wat is het verschil tussen een swing terugslagklep en een veerbelaste keerklep?

    Een swing terugslagklep gebruikt een scharnierende klepschijf en geen veer. Een veerbelaste keerklep gebruikt juist een veer om het klepelement te sluiten. De beste keuze hangt af van de installatie, het debiet en de productspecificaties.

    Wanneer kies ik voor een swing terugslagklep?

    Een swing terugslagklep is interessant bij installaties waar een gunstige doorstroming en een scharnierend sluitmechanisme gewenst zijn. Vergelijk altijd maat, debiet, montagepositie en drukverliesgegevens.

    Heeft een swing terugslagklep altijd minder drukverlies?

    Niet automatisch. De constructie kan gunstig zijn voor de doorstroming, maar het werkelijke drukverlies hangt af van onder meer maat, debiet en de specifieke klep. Gebruik voor een technische vergelijking de Kv-waarde of drukverliesgegevens van het product.

    Kan een swing terugslagklep verticaal worden gemonteerd?

    Dat verschilt per model. Verticale montage kan bij sommige uitvoeringen mogelijk zijn, maar alleen wanneer de fabrikant dit toestaat en de stromingsrichting correct is.

    Kies echter niet uitsluitend op basis van het insertmateriaal. De maximale werkdruk, werktemperatuur en toegestane media worden bepaald door de specificaties van de complete keerklep. Lees ook kunststof of messing insert – wat is het verschil?

    Is deze swing terugslagklep geschikt voor drinkwater?

    Alleen wanneer de betreffende uitvoering daarvoor expliciet geschikt is en eventuele vereiste keurmerken of goedkeuringen aanwezig zijn. Controleer daarom altijd de productspecificaties.

    Welke maten zijn verkrijgbaar?

    Deze swing terugslagkleppen zijn verkrijgbaar van 1/2 inch (DN15) tot 4 inch (DN100). DN65, DN80 en DN100 zijn op aanvraag.

    Kan deze keerklep horizontaal en verticaal worden gemonteerd?

    De toegestane montagepositie kan per model verschillen. Controleer daarom de productspecificaties en monteer de keerklep altijd met de pijl op de behuizing in de gewenste stromingsrichting. Lees ook keerklep monteren – stromingsrichting en montagepositie.

    Welke maten zijn verkrijgbaar?

    Binnen deze categorie lopen de beschikbare maten van 1/2 inch (DN15) tot 4 inch (DN100), met tussenmaten van 3/4 inch, 1 inch, 1 1/4 inch, 1 1/2 inch, 2 inch, 2 1/2 inch en 3 inch.

    Welke maat keerklep heb ik nodig?

    Kies een aansluitmaat die overeenkomt met het leidingwerk en de aansluitende fittingen. Kijk daarnaast naar het benodigde debiet, de werkdruk en de technische specificaties van de installatie. De draadaansluiting alleen bepaalt dus niet of een keerklep geschikt is.

    Verder lezen en combineren

    Keerkleppen combineren met fittingen en andere installatieonderdelen

    Wil je bepalen of een swing terugslagklep of een veerbelaste uitvoering beter past? Vergelijk dan niet alleen de aansluiting en maat, maar ook de constructie, montagepositie en hydraulische eigenschappen.

    Let bij de keuze niet alleen op de aansluitmaat, maar ook op de stromingsrichting, het medium, de werkdruk, temperatuur en de toegestane montagepositie. Heb je geen binnendraad x binnendraad nodig? Binnen het assortiment keerkleppen vind je ook FM-, MF- en MM-uitvoeringen en varianten met kunststof of messing insert.

    Wil je meer technische uitleg? Bekijk dan de kennisbankartikelen over de werking van keerkleppen, draadaansluitingen, kunststof en messing inserts, maatvoering en montage.
