Een keerklep laat een vloeistof of ander geschikt medium in één richting door en blokkeert de terugstroming zodra de stroming wegvalt of omkeert. Daardoor wordt voorkomen dat water terugloopt uit een leiding, pompinstallatie, buffervat of ander deel van een installatie.
De werking lijkt eenvoudig, maar wordt bepaald door meerdere onderdelen: het klephuis, de zitting, het bewegende afsluitelement, de veer of klepschijf en de afdichting. Ook de openingsdruk, montagepositie en stromingsrichting zijn belangrijk voor een goede werking.
- Voorwaartse druk opent de klep zodra de openingsdruk wordt overwonnen.
- Teruglopende druk drukt het afsluitelement terug op de zitting.
- Een veer helpt bij veel modellen de klep sneller en gecontroleerd te sluiten.
- De pijl op het huis geeft aan in welke richting de normale stroming moet lopen.
Wat gebeurt er binnenin een keerklep?
Een keerklep reageert automatisch op het drukverschil over de klep. Aan de instroomzijde moet voldoende druk aanwezig zijn om het bewegende afsluitelement van de zitting te drukken. Zodra dat gebeurt, ontstaat een vrije doorgang en kan het medium verder door de leiding stromen.
Wanneer de pomp stopt, de voordruk afneemt of de druk aan de uitgaande zijde hoger wordt, beweegt het afsluitelement terug naar de zitting. Bij een veerbelaste keerklep helpt de veer daarbij. De terugstroming wordt hierdoor afgeremd of geblokkeerd.
Uit welke onderdelen bestaat een keerklep?
De precieze constructie verschilt per type en fabrikant, maar een veerbelaste messing keerklep bestaat doorgaans uit een aantal vaste onderdelen.
Klephuis
Het drukdragende huis met de leidingaansluitingen. Bij veel installatiekeerkleppen is dit van messing.
Zitting
Het oppervlak waarop het afsluitelement sluit om terugstroming tegen te houden.
Insert / afsluitelement
Het bewegende onderdeel dat de doorlaat opent en weer tegen de zitting sluit. Dit kan bijvoorbeeld een kunststof of messing uitvoering zijn.
Veer en afdichting
De veer ondersteunt het sluiten. De afdichting zorgt dat de klep in gesloten toestand zo goed mogelijk afsluit binnen de productspecificaties.
Meer over de materiaalkeuze lees je in keerklep met kunststof of messing insert – wat is het verschil?
Wat is de openingsdruk van een keerklep?
Bij een veerbelaste keerklep is een klein drukverschil nodig voordat de klep opent. Dit wordt de openingsdruk genoemd. De pomp of installatie moet voldoende drukverschil leveren om de veer en het afsluitelement te openen.
De exacte openingsdruk verschilt per model en fabrikant. Bij toepassingen met een lage beschikbare druk of een gevoelige aanzuigleiding kan dit belangrijk zijn. Een keerklep veroorzaakt bovendien altijd enige stromingsweerstand.

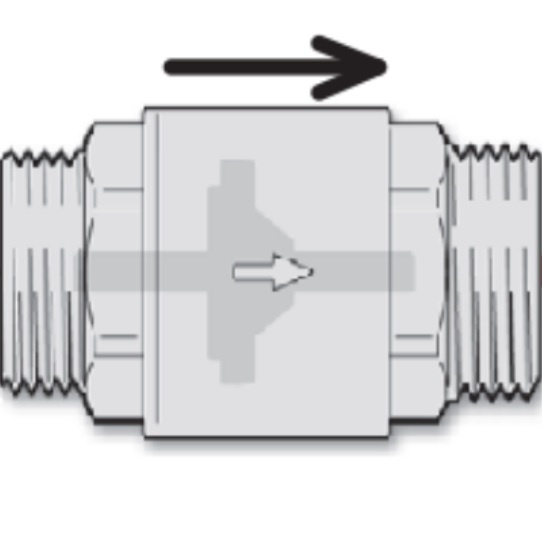

Waarom staat er een pijl op een keerklep?
De pijl op het klephuis geeft de richting aan waarin het medium door de keerklep moet kunnen stromen. De keerklep moet zo worden gemonteerd dat de pijl overeenkomt met de normale stromingsrichting van de installatie.
Dit is vooral belangrijk bij uitvoeringen met verschillende aansluitingen aan beide zijden, zoals FM en MF. De letters beschrijven de aansluitingen; voor de werkelijke stromingsrichting is de pijl op het product leidend.
Bekijk ook keerklep FF, FM, MF of MM – welke aansluiting heb ik nodig? en keerklep monteren – stromingsrichting en montagepositie.
Veerbelaste keerklep en swing terugslagklep
| Eigenschap | Veerbelaste keerklep | Swing terugslagklep |
|---|---|---|
| Sluitmechanisme | Afsluitelement met veer | Scharnierende klepschijf |
| Openen | Drukverschil moet de veer overwinnen | Stroming duwt de klepschijf open |
| Sluiten | Veer helpt het afsluitelement terug op de zitting | Klepschijf valt of wordt door terugstroming op de zitting gedrukt |
| Montage | Afhankelijk van productspecificatie vaak flexibeler | Montagepositie is doorgaans kritischer |
Lees de volledige vergelijking in swing terugslagklep of veerbelaste keerklep?
Waar wordt een keerklep gebruikt?
- Pompinstallaties: om terugstroming door of langs de pomp te beperken wanneer de pomp stopt.
- CV- en verwarmingsinstallaties: om ongewenste stromingsrichtingen tussen circuits te voorkomen waar het ontwerp dat vereist.
- Boilers en buffervaten: wanneer terugstroming door een aansluiting of leidingtraject moet worden voorkomen.
- Aanzuigleidingen: in combinatie met een geschikte filter of voetklep om de leiding gevuld te helpen houden.
- Solarinstallaties: uitsluitend met een uitvoering waarvan materiaal, afdichtingen en temperatuurbereik geschikt zijn voor de betreffende toepassing.
Voor hogere temperaturen lees je welke keerklep voor hoge temperaturen en solar geschikt is.
Waar let je op bij het kiezen van een keerklep?
Controleer eerst de installatie
- Medium en toepassing
- Werkdruk
- Temperatuur
- Benodigde leidingmaat
- Montagepositie
Kies daarna de uitvoering
- FF, FM, MF of MM
- Kunststof of messing insert
- Veerbelast of swing
- Normale of hogere temperatuurklasse
- Eventueel filter/voetklep voor aanzuigtoepassingen
Gebruik voor de uiteindelijke selectie de complete keuzehulp voor keerkleppen.
Veelgemaakte fouten bij keerkleppen
| Fout | Gevolg | Beter |
|---|---|---|
| Keerklep omgekeerd monteren | De gewenste stroming wordt geblokkeerd | Controleer altijd de pijl op het huis |
| Alleen op draadmaat kiezen | Materiaal, druk of temperatuur kan ongeschikt zijn | Controleer complete productspecificatie |
| FM en MF als hetzelfde behandelen | De aansluitzijde kan niet bij de installatie passen | Controleer beide draadzijden én de stromingspijl |
| Standaard uitvoering voor hoge temperatuur gebruiken | Afdichting of interne delen kunnen buiten specificatie komen | Kies een uitvoering die expliciet voor die temperatuur geschikt is |
| Vuil in de zitting laten komen | De klep kan minder goed afsluiten | Spoel de installatie en gebruik waar nodig een geschikt filter |
Veelgestelde vragen over de werking van een keerklep
Meer over keerkleppen, montage en toepassingen
De werking van een keerklep is slechts één deel van de keuze. De aansluiting, het materiaal van de insert, het temperatuurbereik en de montagepositie bepalen mede welke uitvoering geschikt is.
Bij pompen en aanzuigleidingen spelen daarnaast de openingsdruk, stromingsweerstand en vervuiling van het medium een rol. In die situaties kan een filter of voetklep onderdeel van de opbouw zijn.
Bekijk het complete overzicht in keerkleppen – werking, soorten en toepassingen.
