Keerkleppen, ook wel terugslagkleppen genoemd, laten water of een ander geschikt medium maar in één richting door. Zodra de stroming stopt of probeert om te keren, sluit de klep automatisch. Zo voorkomt u dat water terugstroomt, een leiding leegloopt of een pompinstallatie opnieuw moet worden aangezogen.
Welke keerklep geschikt is, hangt af van de toepassing, de aansluiting, de stromingsrichting, de interne uitvoering en het toegestane druk- en temperatuurbereik. Er zijn onder andere veerbelaste keerkleppen met kunststof of messing insert, swing terugslagkleppen en uitvoeringen met FF-, FM-, MF- of MM-aansluitingen.
- Standaard water- of cv-installatie → meestal een veerbelaste keerklep, mits druk en temperatuur binnen de specificaties vallen
- Hogere temperatuur, bijvoorbeeld solar → kies alleen een uitvoering die daarvoor expliciet geschikt is
- Lage stromingsweerstand gewenst → een swing terugslagklep kan interessant zijn, afhankelijk van montagepositie en toepassing
- Pomp of aanzuigleiding → gebruik een geschikte terugslagklep of voetklep; bij vuil water kan een aanzuigfilter of zuigkorf nodig zijn
- Let op → monteer een richtinggebonden keerklep altijd volgens de pijl op het huis
Wat is een keerklep en hoe werkt deze?
Een keerklep bevat een afsluitelement dat door voorwaartse stroming wordt geopend. Probeert het medium terug te stromen, dan beweegt het afsluitelement terug naar de zitting en sluit de doorlaat. Bij een veerbelaste keerklep helpt een veer bij het sluiten; bij een swing terugslagklep beweegt een scharnierende klep door stroming en zwaartekracht.
Klephuis
Bevat de aansluitingen, doorlaat en interne onderdelen. Het materiaal en de maat bepalen mede waar de keerklep toegepast kan worden.
Insert of klep
Het bewegende onderdeel dat de stroming vrijgeeft of afsluit. Dit kan afhankelijk van de uitvoering van kunststof of messing zijn.
Veer of scharnier
Een veerbelaste uitvoering sluit actief; een swingklep gebruikt een scharnierende klepschijf en reageert anders op stroming en montagepositie.
Afdichting en zitting
De afdichting bepaalt samen met de zitting hoe goed de klep afsluit en welke media en temperaturen zijn toegestaan.
Wat betekenen FF, FM, MF en MM bij een keerklep?
F staat voor Female (binnendraad) en M voor Male (buitendraad). De letters geven aan welke draadaansluitingen de keerklep heeft. Bij een keerklep is daarnaast altijd de stromingsrichting belangrijk: controleer daarom de pijl op het huis voordat u de klep monteert.
| Uitvoering | Aansluiting 1 | Aansluiting 2 | Praktisch gebruik |
|---|---|---|---|

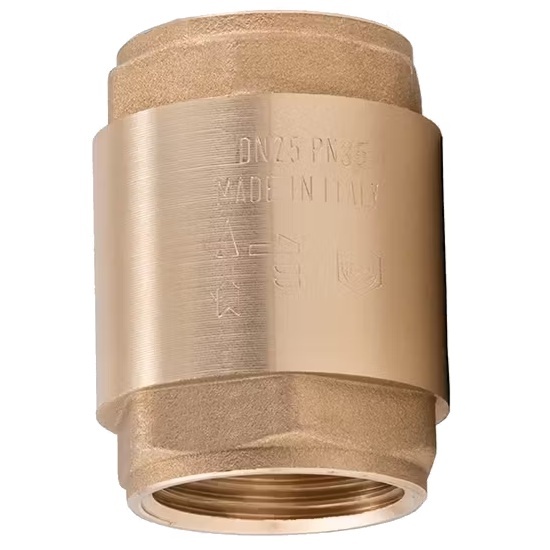

| FF | Binnendraad | Binnendraad | Tussen twee aansluitingen met buitendraad |

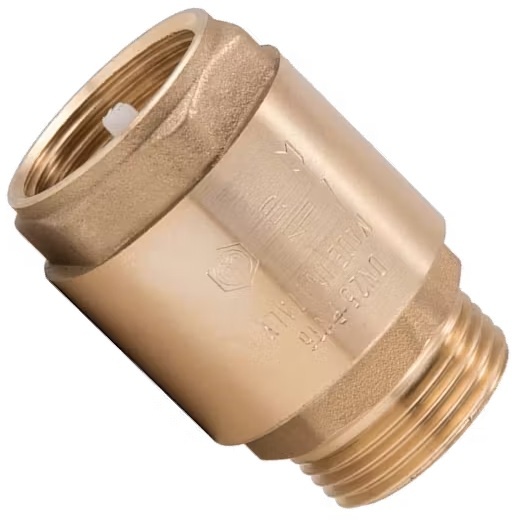

| FM | Binnendraad | Buitendraad | Overgang tussen een buitendraad- en binnendraadaansluiting; controleer de pijl |

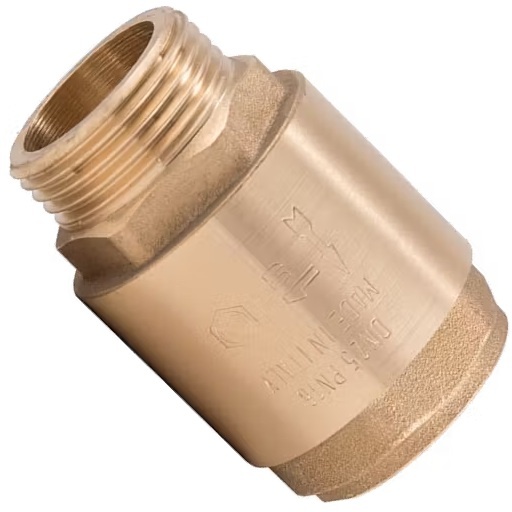

| MF | Buitendraad | Binnendraad | Omgekeerde aansluitcombinatie van FM; controleer de pijl |

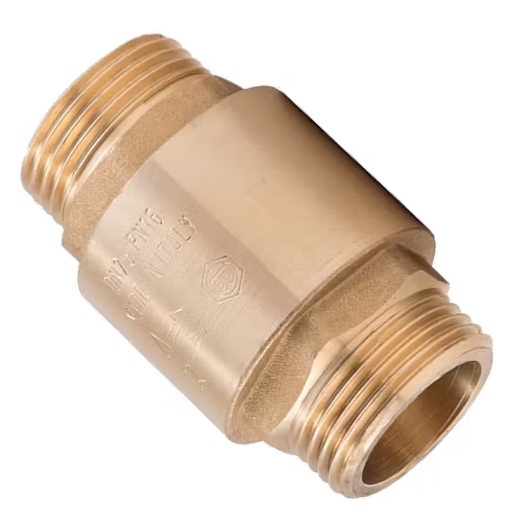

| MM | Buitendraad | Buitendraad | Tussen twee aansluitingen met binnendraad |
Lees voor de volledige uitleg keerklep FF, FM, MF of MM – welke aansluiting heb ik nodig?.
Kunststof insert of messing insert?
Bij veerbelaste keerkleppen kan het interne bewegende deel afhankelijk van de uitvoering van kunststof of messing zijn. Het materiaal van de insert is één van de kenmerken waarop u kunt vergelijken, maar niet het enige. Ook veer, afdichting, zitting en fabrikantgegevens bepalen de uiteindelijke druk- en temperatuurgrenzen.
| Eigenschap | Kunststof insert | Messing insert |
|---|---|---|
| Materiaal bewegend deel | Kunststof | Messing |
| Typische keuze | Algemene installatietoepassingen, afhankelijk van productspecificatie | Robuuste metalen interne uitvoering, afhankelijk van productspecificatie |
| Temperatuur | Controleer fabrikantgrens | Controleer fabrikantgrens; messing alleen maakt een klep niet automatisch geschikt voor solar |
Lees meer over de verschillen in keerklep met kunststof of messing insert.
Standaard keerklep of keerklep voor hogere temperatuur?
Een keerklep voor een gewone water- of cv-installatie hoeft niet automatisch geschikt te zijn voor hogere temperaturen. In solarinstallaties kunnen de mediumtemperaturen aanzienlijk hoger worden. De volledige keerklep moet daarvoor geschikt zijn: niet alleen het messing huis, maar ook de insert, veer en afdichting.
Lees ook keerklep voor hoge temperaturen en solar.
Veerbelaste keerklep of swing terugslagklep?
| Eigenschap | Veerbelaste keerklep | Swing terugslagklep |
|---|---|---|
| Sluitmechanisme | Veer drukt het afsluitelement terug | Scharnierende klepschijf |
| Openingsweerstand | Afhankelijk van veer en constructie | Vaak laag bij voldoende stroming, afhankelijk van uitvoering |
| Montagepositie | Controleer productspecificatie | Extra belangrijk door zwaartekracht en scharnierwerking |
| Typische keuze | Compacte algemene leidinginstallaties | Situaties waar constructie en doorstroming van een swingklep gewenst zijn |
Lees de volledige vergelijking in swing terugslagklep of veerbelaste keerklep.
Waarvoor gebruikt u een keerklep?
Keerkleppen worden gebruikt wanneer terugstroming ongewenst is. De daadwerkelijke geschiktheid hangt altijd af van medium, druk, temperatuur en de productdocumentatie.
- CV- en verwarmingsinstallaties: om ongewenste circulatie of terugstroming tussen installatiegedeelten te beperken.
- Waterinstallaties: waar stroming maar één richting op mag plaatsvinden.
- Pompinstallaties: om te voorkomen dat water na het uitschakelen terugloopt.
- Zuigleidingen: als terugslag- of voetklep om de leiding gevuld te helpen houden.
- Bron, put of beregening: vaak gecombineerd met een filter of zuigkorf om grover vuil tegen te houden.
- Solar: alleen met een daarvoor geschikte hoge-temperatuuruitvoering.
Lees bij pomp- en broninstallaties ook over de voetklep met filter en de opbouw van een zuigleiding voor een waterpomp.
Hoe monteert u een keerklep?
Controleer vóór montage de pijl op het huis, de toegestane montagepositie en de aansluiting. Schroefdraadaansluitingen moeten passend worden afgedicht zonder het klephuis onnodig te belasten.
- Controleer de toepassing. Medium, druk en temperatuur moeten binnen de productspecificaties vallen.
- Controleer de pijl. Plaats de keerklep in de bedoelde stromingsrichting.
- Controleer de montagepositie. Vooral bij swingkleppen kan horizontaal of verticaal gebruik bepalend zijn.
- Gebruik passende afdichting. Stem draadafdichting af op medium, draadtype en toepassing.
- Controleer na montage. Test de installatie op lekkage en controleer of de keerklep correct opent en sluit.
Lees ook keerklep monteren – stromingsrichting en montagepositie.
Welke keerklep past bij uw installatie?
Kies eerst op toepassing
Bepaal of de keerklep wordt gebruikt in een normale water-/cv-leiding, pompinstallatie, zuigleiding of hoge-temperatuurtoepassing. Dat bepaalt welk type constructie en temperatuurbereik nodig zijn.
Kies daarna aansluiting en maat
Controleer FF, FM, MF of MM, de benodigde draadmaat en vooral de stromingsrichting. Kies daarna pas de passende uitvoering en insert.
Gebruik voor een volledige beslisstructuur de keuzehulp welke keerklep heb ik nodig?.
Veelgemaakte fouten bij keerkleppen
| Fout | Waarom / gevolg | Beter |
|---|---|---|
| Pijl negeren | De klep werkt niet zoals bedoeld of blokkeert de stroming | Monteer altijd in de richting van de pijl |
| FM en MF als hetzelfde behandelen | Aansluitzijde en stromingsrichting kunnen verkeerd uitkomen | Controleer beide aansluitzijden én de pijl |
| Alleen naar messing huis kijken | Insert of afdichting kan de temperatuurgrens bepalen | Controleer de volledige productspecificatie |
| Standaard keerklep in solar gebruiken | Onderdelen kunnen buiten hun temperatuurklasse worden belast | Gebruik een expliciet geschikte hoge-temperatuuruitvoering |
| Pomp zonder passend filter gebruiken | Grof vuil kan worden aangezogen en de installatie belasten | Gebruik waar nodig een aanzuigfilter of zuigkorf |
Veelgestelde vragen over keerkleppen
Meer weten over keerkleppen, montage en toepassingen?
De juiste keerklep begint bij de toepassing. Voor een cv-leiding kan een compacte veerbelaste uitvoering logisch zijn, terwijl een zuigleiding van een waterpomp andere eisen stelt aan doorlaat, montage en filtering.
Let daarnaast op de aansluitcombinatie. Bij FF, FM, MF en MM gaat het om de combinatie van binnen- en buitendraad. Omdat een keerklep richtinggebonden is, moet de aansluiting altijd samen met de pijl op het huis worden beoordeeld.
Voor pomp- en broninstallaties kan een keerklep worden gecombineerd met een aanzuigfilter of zuigkorf. Daarmee voorkomt u niet alleen terugstroming, maar beperkt u ook het aanzuigen van grover vuil.
EnergyBy: keerkleppen voor water-, cv- en pompinstallaties
Bij EnergyBy vindt u verschillende keerkleppen voor installatiewerk. Kies de uitvoering op basis van toepassing, draadaansluiting, stromingsrichting, materiaal van de insert en de toegestane druk en temperatuur.
Voor pomp- en aanzuigtoepassingen zijn daarnaast combinaties met filters of voetkleppen relevant. Controleer bij iedere toepassing de technische gegevens van het specifieke product.
