Keerklep met kunststof of messing insert – wat is het verschil?
Keerkleppen
Bij veel keerkleppen wordt onderscheid gemaakt tussen een uitvoering met een kunststof insert en een uitvoering met een messing insert. Binnen deze EnergyBy-serie is daarnaast het afdichtingsmateriaal belangrijk: zowel kunststof als messing is verkrijgbaar met NBR, terwijl de hoge-temperatuuruitvoering een messing insert met Viton/FKM-afdichting gebruikt. De insert is onderdeel van het interne afsluitmechanisme dat opent bij stroming in de juiste richting en weer sluit wanneer het medium probeert terug te stromen.
Een messing insert betekent niet automatisch dat de complete keerklep geschikt is voor hogere temperaturen. Binnen deze EnergyBy-serie hebben zowel kunststof + NBR als messing + NBR een maximale werktemperatuur van 95 °C en een piektemperatuur van 110 °C. De uitvoering met messing insert + Viton/FKM is bedoeld voor hogere temperaturen en heeft een maximale werktemperatuur van 150 °C en een piektemperatuur van 175 °C.
- Kunststof insert + NBR → maximaal 95 °C werktemperatuur en 110 °C piektemperatuur.
- Messing insert + NBR → eveneens maximaal 95 °C werktemperatuur en 110 °C piektemperatuur.
- Messing insert + Viton/FKM → hoge-temperatuuruitvoering: maximaal 150 °C werktemperatuur en 175 °C piektemperatuur.
- Belangrijk → messing betekent dus niet automatisch hoge temperatuur; controleer altijd insert, afdichting, medium, druk en productspecificaties.
Wat is de insert in een keerklep?
Met de insert wordt bij deze keerkleppen het interne bewegende deel of een belangrijk onderdeel daarvan bedoeld. Bij voorwaartse stroming beweegt het afsluitelement van de zitting zodat het medium kan passeren. Wanneer de stroming wegvalt of omkeert, sluit het element weer tegen de zitting.
De insert werkt dus samen met andere onderdelen. Denk aan de veer, de zitting en de afdichting. Daarom kan het materiaal van de insert op zichzelf nooit de volledige druk-, temperatuur- of mediumgeschiktheid van een keerklep bepalen.
Voor de complete werking lees je hoe een keerklep werkt en is opgebouwd.
Kunststof, messing en afdichting vergeleken

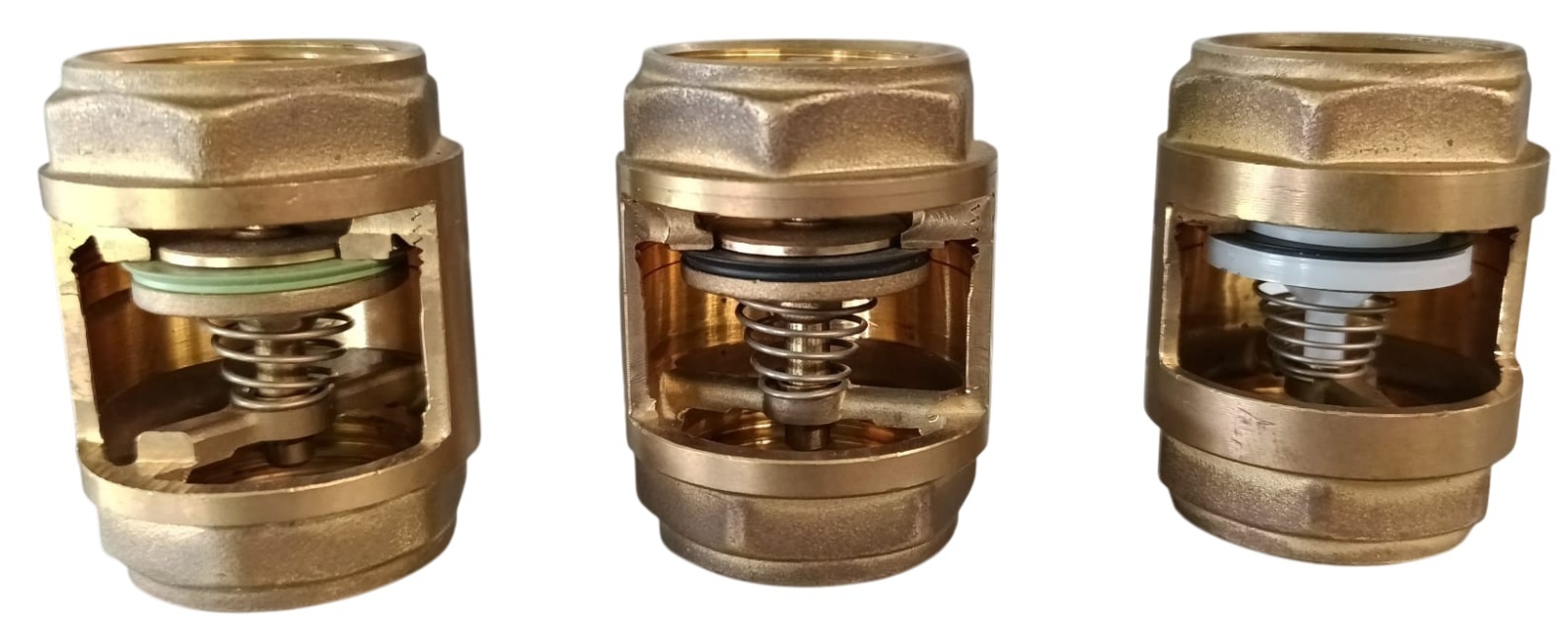

De doorsnede hieronder laat de drie uitvoeringen uit deze EnergyBy-serie naast elkaar zien. Daardoor is direct zichtbaar waarom alleen het onderscheid kunststof of messing niet voldoende is.
Links: messing insert met Viton/FKM-afdichting. Midden: messing insert met NBR-afdichting. Rechts: kunststof insert met NBR-afdichting.
| Uitvoering | Insert | Afdichting | Max. werktemperatuur | Piektemperatuur |
|---|---|---|---|---|
| Hoge temperatuur | Messing | Viton/FKM | 150 °C | 175 °C |
| Standaard messing | Messing | NBR | 95 °C | 110 °C |
| Standaard kunststof | Kunststof | NBR | 95 °C | 110 °C |
Is een messing insert beter voor hoge temperaturen?
Niet automatisch. Binnen deze EnergyBy-serie hebben de uitvoering met kunststof insert + NBR en de uitvoering met messing insert + NBR hetzelfde temperatuurbereik: maximaal 95 °C werktemperatuur en 110 °C piektemperatuur.
Voor hogere temperaturen is er een uitvoering met messing insert + Viton/FKM-afdichting. Deze heeft een maximale werktemperatuur van 150 °C en een piektemperatuur van 175 °C. De afdichting maakt hier dus een essentieel verschil. Daarom is de aanduiding “messing insert” op zichzelf geen temperatuurklasse.
Heeft het materiaal van de insert invloed op de werking?
Het gedrag van een keerklep wordt niet alleen door het materiaal van de insert bepaald. De vorm en massa van het bewegende deel, de veerkracht, de vrije doorlaat en de constructie van de zitting beïnvloeden samen hoe de klep opent, sluit en hoeveel stromingsweerstand ontstaat.
Wil je de openingsdruk of het drukverlies exact weten, gebruik dan de technische gegevens van de specifieke keerklep. Twee modellen met hetzelfde aansluitformaat kunnen intern anders zijn opgebouwd.
Welke insert past bij welke toepassing?
De juiste keuze begint bij de installatie en niet bij de aanname dat één materiaal altijd beter is. Controleer achtereenvolgens het medium, de normale en maximale temperatuur, de werkdruk en de gewenste aansluiting.
Tot 95 °C werktemperatuur
Binnen deze serie kunnen zowel kunststof + NBR als messing + NBR worden toegepast wanneer ook medium, druk en overige productspecificaties bij de installatie passen. Beide uitvoeringen hebben een maximale werktemperatuur van 95 °C en een piektemperatuur van 110 °C.
Hoge temperatuur / solar
Voor temperaturen boven het bereik van de NBR-uitvoeringen is de messing insert + Viton/FKM-uitvoering de hoge-temperatuurvariant binnen deze serie: maximaal 150 °C werktemperatuur en 175 °C piektemperatuur. Controleer daarnaast medium, glycolgeschiktheid, werkdruk en overige productspecificaties.
Welke combinatie van insert en afdichting kies je?
- Bepaal het medium. Controleer of de complete keerklep daarvoor geschikt is.
- Bepaal de temperatuur. Kijk naar normale bedrijfstemperatuur én mogelijke piektemperatuur.
- Controleer de werkdruk. De maximale druk geldt voor de complete keerklep.
- Vergelijk insert én afdichting. Kies tussen kunststof + NBR, messing + NBR of messing + Viton/FKM op basis van de werkelijke installatie-eisen.
- Kies aansluiting en maat. Controleer FF, FM, MF of MM, de inchmaat en de stromingspijl.
Voor de aansluitingen lees je keerklep FF, FM, MF of MM – welke aansluiting heb ik nodig?
Fouten bij de keuze van de insert
| Fout | Waarom / gevolg | Beter |
|---|---|---|
| Messing automatisch als “beter” zien | De toepassing kan een messing insert helemaal niet vereisen | Kies op technische eisen van de installatie |
| Messing insert gelijkstellen aan solar | Afdichtingen of andere delen kunnen de temperatuur begrenzen | Controleer de complete temperatuur- en mediumspecificatie |
| Alleen naar temperatuur kijken | Druk, medium of aansluiting kan alsnog ongeschikt zijn | Controleer alle relevante productspecificaties |
| Insert verwarren met het complete klephuis | Verkeerde conclusie over materiaal en geschiktheid | Bekijk insert en klephuis als afzonderlijke onderdelen |
Veelgestelde vragen over kunststof en messing inserts
Van insert naar de juiste keerklep
Het materiaal van de insert is één selectiecriterium. Controleer daarnaast de aansluiting, maat, stromingsrichting, montagepositie, werkdruk en het temperatuurbereik van de complete keerklep.
Bekijk het complete overzicht in keerkleppen – werking, soorten en toepassingen.
EnergyBy: keerkleppen met kunststof en messing insert
Bij EnergyBy vind je keerkleppen in verschillende uitvoeringen, waaronder kunststof insert + NBR, messing insert + NBR en een hoge-temperatuuruitvoering met messing insert + Viton/FKM. Daarnaast zijn er verschillende combinaties van binnen- en buitendraad.
Selecteer de keerklep op basis van de complete toepassing. Controleer naast het insertmateriaal ook de maat, aansluiting, stromingsrichting en technische specificaties voor druk en temperatuur.
