Keerkleppen vergelijken – EnergyBy, ITAP York en Europa

Keerkleppen lijken aan de buitenkant vaak vergelijkbaar, maar intern kunnen ze sterk verschillen. Het materiaal van het klepdeel, de afdichting, de maximale werktemperatuur en vooral de toegestane werkdruk per maat bepalen welke uitvoering het beste bij een installatie past.

In deze vergelijking zetten we de verschillende EnergyBy-uitvoeringen naast de ITAP York 103 en ITAP Europa 100. Daarmee wordt duidelijk waarom alleen kijken naar de aansluitmaat niet voldoende is. Voor een algemene uitleg over de werking leest u keerkleppen – werking, soorten en toepassingen.

Kort uitgelegdDe EnergyBy-uitvoeringen onderscheiden zich vooral door het klepdeel en de afdichting: POM + NBR, messing + NBR of messing + Viton/FKM. De ITAP York gebruikt een polymeer klepdeel met NBR; de ITAP Europa een RVS klepplaat met NBR. Daardoor verschillen de series in temperatuurklasse, drukklasse en constructie.

✓

Constructie

POM, messing of RVS klepdeel

✓

Afdichting

NBR of Viton/FKM

✓

Druk

Afhankelijk van serie én maat

✓

Temperatuur

Tot 95, 100 of 150 °C

Snel antwoord: welke uitvoering springt eruit?

Normale water- en verwarmingsinstallaties: de kunststof + NBR-uitvoering is een praktische standaardkeuze wanneer druk en temperatuur binnen de specificaties vallen.
Hogere werkdruk: de EnergyBy messing-uitvoeringen hebben bij de FF-aansluiting duidelijk hogere drukklassen dan de kunststof uitvoering.
Hoge temperatuur / solar: EnergyBy messing + Viton/FKM gaat tot 150 °C werktemperatuur en 175 °C piektemperatuur.
ITAP: York is opgebouwd met een polymeer klepdeel; Europa heeft een RVS klepplaat en een hogere drukklasse dan York.

Hoofdvergelijking

EnergyBy, ITAP York en ITAP Europa naast elkaar

Onderstaande tabel laat de belangrijkste constructieve en technische verschillen zien. Bij werkdruk is een bereik vermeld, omdat de maximaal toegestane druk afneemt naarmate de aansluitmaat groter wordt.

Uitvoering	Huis	Klepdeel	Afdichting	Veer	Maten	Max. werkdruk	Temperatuur
EnergyBy FF kunststof + NBR	CW617N messing	POM	NBR	RVS AISI 302	G 1/4–G 4	8–16 bar	0–95 °C piek 110 °C
EnergyBy FF messing + NBR	CW617N messing	CW614N / CW617N messing	NBR	RVS AISI 302	G 1/4–G 4*	12–35 bar	0–95 °C piek 110 °C
EnergyBy FF messing + Viton/FKM	CW617N messing	CW614N / CW617N messing	Viton/FKM	RVS AISI 302	G 3/8–G 2 standaard groter op aanvraag	25–35 bar (standaardmaten)	0–150 °C piek 175 °C
ITAP York 103	Messing	Polymeer	NBR	RVS	G 3/8–G 4	8–12 bar	-20–100 °C
ITAP Europa 100	Messing	RVS klepplaat	NBR	RVS	G 3/8–G 4	12–25 bar	-20–100 °C

* De EnergyBy-waarden in deze hoofdvergelijking gelden voor de FF-uitvoering (2 x binnendraad). Andere aansluituitvoeringen kunnen andere drukklassen hebben. Viton/FKM is standaard opgenomen van G 3/8 t/m G 2; grotere maten zijn op aanvraag mogelijk.

Constructie

Wat verschilt er aan de binnenkant?

Het huis is bij de EnergyBy-uitvoeringen van messing EN 12165 CW617N. Het verschil zit vooral in het bewegende klepdeel en de afdichting. De kunststof uitvoering gebruikt een POM-obturator. Bij de messing uitvoeringen is het klepdeel van CW614N messing in G 1/4 t/m G 1/2 en CW617N messing vanaf G 3/4 t/m G 4. De veer is RVS AISI 302.

Bij de twee messing EnergyBy-uitvoeringen is het verschil in temperatuurklasse dus niet simpelweg te verklaren door het messing klepdeel: de afdichting is bepalend. Met NBR bedraagt de maximale werktemperatuur 95 °C; met Viton/FKM 150 °C. Lees hierover meer in keerklep met kunststof of messing insert en keerklep voor hoge temperaturen en solar.

ITAP kiest bij York voor een polymeer klepdeel met NBR-afdichting. De Europa is anders opgebouwd en gebruikt een RVS klepplaat met NBR-afdichting. Beide ITAP-series hebben een messing huis en RVS veer.

Werkdruk en maat

EnergyBy FF: maximale werkdruk per maat

Voor een zuivere vergelijking gebruiken we hieronder de EnergyBy FF-keerkleppen met 2 x binnendraad. Zo worden verschillende aansluituitvoeringen niet door elkaar gehaald. De maximale werkdruk is afhankelijk van het klepdeel en de aansluitmaat.

FF-maat	Kunststof + NBR	Messing + NBR	Messing + Viton/FKM
G 1/4	16 bar	35 bar	—
G 3/8	16 bar	35 bar	35 bar
G 1/2	16 bar	35 bar	35 bar
G 3/4	16 bar	35 bar	35 bar
G 1	16 bar	35 bar	35 bar
G 1 1/4	10 bar	25 bar	25 bar
G 1 1/2	10 bar	25 bar	25 bar
G 2	10 bar	25 bar	25 bar
G 2 1/2	8 bar	12 bar	Op aanvraag
G 3	8 bar	12 bar	Op aanvraag
G 4	8 bar	12 bar	Op aanvraag

BelangrijkViton/FKM is standaard opgenomen van G 3/8 t/m G 2. Grotere maten zijn op aanvraag mogelijk. Voor deze op-aanvraagmaten wordt de drukklasse niet afgeleid van de standaardmaten.

Temperatuur

Welke keerklep kan de hoogste temperatuur aan?

Voor normale verwarmings- en watertoepassingen liggen de temperatuurklassen relatief dicht bij elkaar. EnergyBy kunststof + NBR en messing + NBR zijn gespecificeerd tot 95 °C werktemperatuur met een piek van 110 °C. ITAP specificeert York en Europa voor een werktemperatuurbereik van -20 tot 100 °C.

Voor hogere temperaturen ontstaat een duidelijk verschil: EnergyBy messing + Viton/FKM is gespecificeerd tot 150 °C werktemperatuur en 175 °C piektemperatuur. Daarmee is deze uitvoering binnen deze vergelijking de specifieke hoge-temperatuurvariant. Controleer bij solar altijd ook medium, werkdruk en de omstandigheden op de montageplaats.

Bouwmaat vergelijken

EnergyBy FF, ITAP York en ITAP Europa: diameter en lengte

De bouwmaat is een belangrijk verschil tussen deze keerkleppen. Hieronder staan per aansluitmaat de maximale buitendiameter en totale lengte naast elkaar. Bij EnergyBy worden deze maten in het maatblad aangeduid als D en L. Bij ITAP zijn de overeenkomstige maten in de maattekeningen B (diameter/breedte van het huis) en A (totale lengte).

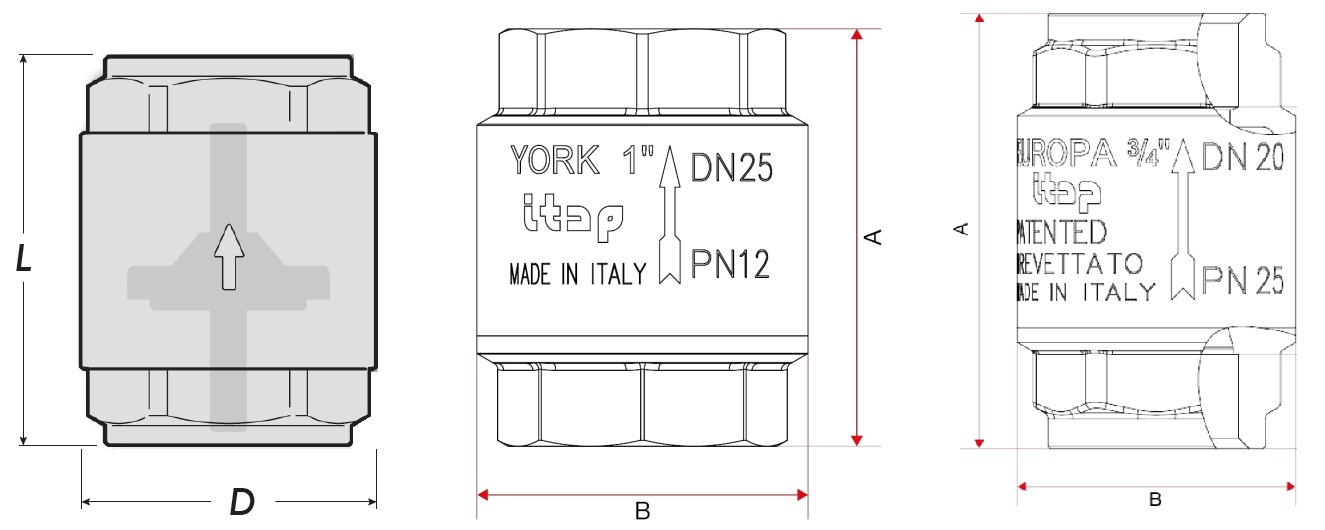

EnergyBy FF: D = buitendiameter, L = totale lengte | ITAP York 103 en Europa 100: B = buitendiameter, A = totale lengte

Vergelijking van de maatvoering van EnergyBy FF, ITAP York 103 en ITAP Europa 100.
Maat EnergyBy FF ITAP York 103 ITAP Europa 100
Diameter D Lengte L Diameter B Lengte A Diameter B Lengte A
3/8" 29 mm 45 mm 35 mm 46,5 mm 34,5 mm 55 mm
1/2" 30 mm 48 mm 35 mm 48 mm 34,5 mm 58,5 mm
3/4" 37 mm 53 mm 42 mm 53 mm 41,5 mm 65 mm
1" 44 mm 59 mm 48 mm 60,5 mm 48 mm 74,5 mm
1 1/4" 56 mm 66 mm 59,5 mm 66,5 mm 60,5 mm 83 mm
1 1/2" 63 mm 71 mm 70,5 mm 74 mm 71 mm 93 mm
2" 78 mm 80 mm 86 mm 80,5 mm 87 mm 101 mm
2 1/2" 104 mm 93 mm 103 mm 98 mm 120 mm 122 mm
3" 121 mm 104 mm 126 mm 103 mm 140 mm 141,5 mm
4" 156 mm 119 mm 154 mm 118,5 mm 172 mm 158,5 mm
Wat valt op?De EnergyBy FF is in vrijwel alle maten compacter in diameter dan York en Europa. De lengte ligt zeer dicht bij York: bij 1/2" zijn beide 48 mm, bij 3/4" beide 53 mm en bij 2" is EnergyBy 80 mm tegenover 80,5 mm voor York. De ITAP Europa is duidelijk langer: bijvoorbeeld 74,5 mm bij 1" tegenover 59 mm voor EnergyBy en 60,5 mm voor York. Bij 4" is Europa 158,5 mm lang tegenover 119 mm voor EnergyBy en 118,5 mm voor York.
Let op: de letteraanduidingen van EnergyBy en ITAP zijn niet hetzelfde. Daarom zijn de waarden hierboven functioneel vertaald naar diameter en totale lengte. Vergelijk voor inbouwruimte altijd de maatvoering van de exacte uitvoering.

Maat	EnergyBy FF	ITAP York 103	ITAP Europa 100
3/8"	29 mm	45 mm	35 mm	46,5 mm	34,5 mm	55 mm
1/2"	30 mm	48 mm	35 mm	48 mm	34,5 mm	58,5 mm
3/4"	37 mm	53 mm	42 mm	53 mm	41,5 mm	65 mm
1"	44 mm	59 mm	48 mm	60,5 mm	48 mm	74,5 mm
1 1/4"	56 mm	66 mm	59,5 mm	66,5 mm	60,5 mm	83 mm
1 1/2"	63 mm	71 mm	70,5 mm	74 mm	71 mm	93 mm
2"	78 mm	80 mm	86 mm	80,5 mm	87 mm	101 mm
2 1/2"	104 mm	93 mm	103 mm	98 mm	120 mm	122 mm
3"	121 mm	104 mm	126 mm	103 mm	140 mm	141,5 mm
4"	156 mm	119 mm	154 mm	118,5 mm	172 mm	158,5 mm

FF-maat	D	L	Kunststof + NBR	Messing + NBR	Messing + Viton/FKM
G 1/4	29 mm	45 mm	105 g	110 g	—
G 3/8	29 mm	45 mm	90 g	94 g	94 g
G 1/2	30 mm	48 mm	102 g	114 g	114 g
G 3/4	37 mm	53 mm	155 g	177 g	177 g
G 1	44 mm	59 mm	225 g	266 g	266 g
G 1 1/4	56 mm	66 mm	350 g	392 g	392 g
G 1 1/2	63 mm	71 mm	470 g	510 g	510 g
G 2	78 mm	80 mm	710 g	834 g	834 g
G 2 1/2	104 mm	93 mm	1.260 g	1.534 g	Op aanvraag
G 3	121 mm	104 mm	1.810 g	2.148 g	Op aanvraag
G 4	156 mm	119 mm	3.100 g	3.756 g	Op aanvraag

Situatie	Logische uitvoering om te bekijken	Waarom?
Reguliere water-/verwarmingstoepassing	EnergyBy kunststof + NBR / ITAP York	Standaard temperatuurklasse; controleer benodigde druk en maat.
Hogere werkdruk	EnergyBy messing + NBR	Bij de FF-uitvoering tot 35 bar; andere aansluituitvoeringen kunnen een andere drukklasse hebben.
RVS klepplaat gewenst	ITAP Europa 100	RVS klepplaat en hogere drukklasse dan York.
Solar / hoge temperatuur	EnergyBy messing + Viton/FKM	Tot 150 °C werktemperatuur en 175 °C piek.

Fout	Waarom/gevolg	Beter
Alleen op inchmaat vergelijken	Dezelfde maat kan een totaal andere drukklasse en constructie hebben.	Vergelijk maat, druk, temperatuur en interne materialen samen.
Messing gelijkstellen aan hoge temperatuur	Messing + NBR blijft binnen de EnergyBy-serie op 95 °C werktemperatuur.	Controleer vooral de afdichting: NBR of Viton/FKM.
Eén drukwaarde voor de hele serie gebruiken	De maximale druk neemt bij grotere maten af.	Controleer de drukklasse van de exacte maat.
York en Europa als dezelfde ITAP-keerklep zien	Ze verschillen in klepdeel, drukklasse en bouwmaat.	Vergelijk York en Europa als afzonderlijke series.

Afmetingen en gewicht
Afmetingen en gewicht van EnergyBy FF-keerkleppen
De FF-uitvoeringen met kunststof en messing klepdeel hebben per aansluitmaat dezelfde buitenmaten. Het gewicht verschilt door het interne klepdeel. D is de buitendiameter van het huis en L de totale lengte.
FF-maat D L Kunststof + NBR Messing + NBR Messing + Viton/FKM
G 1/4 29 mm 45 mm 105 g 110 g —
G 3/8 29 mm 45 mm 90 g 94 g 94 g
G 1/2 30 mm 48 mm 102 g 114 g 114 g
G 3/4 37 mm 53 mm 155 g 177 g 177 g
G 1 44 mm 59 mm 225 g 266 g 266 g
G 1 1/4 56 mm 66 mm 350 g 392 g 392 g
G 1 1/2 63 mm 71 mm 470 g 510 g 510 g
G 2 78 mm 80 mm 710 g 834 g 834 g
G 2 1/2 104 mm 93 mm 1.260 g 1.534 g Op aanvraag
G 3 121 mm 104 mm 1.810 g 2.148 g Op aanvraag
G 4 156 mm 119 mm 3.100 g 3.756 g Op aanvraag
De waarden gelden voor de EnergyBy FF-uitvoeringen uit het maatblad. Voor Viton/FKM groter dan G 2 geldt levering op aanvraag; zonder productspecifieke gegevens worden daarvoor geen afmetingen of gewichten geëxtrapoleerd.
Keuzehulp
Welke keerklep kiest u?
Situatie Logische uitvoering om te bekijken Waarom?
Reguliere water-/verwarmingstoepassing EnergyBy kunststof + NBR / ITAP York Standaard temperatuurklasse; controleer benodigde druk en maat.
Hogere werkdruk EnergyBy messing + NBR Bij de FF-uitvoering tot 35 bar; andere aansluituitvoeringen kunnen een andere drukklasse hebben.
RVS klepplaat gewenst ITAP Europa 100 RVS klepplaat en hogere drukklasse dan York.
Solar / hoge temperatuur EnergyBy messing + Viton/FKM Tot 150 °C werktemperatuur en 175 °C piek.
Wilt u stap voor stap selecteren op toepassing, medium, temperatuur, type, aansluiting en maat? Gebruik dan de complete keuzehulp voor keerkleppen.
Veelgemaakte fouten
Waar gaat het vergelijken van keerkleppen vaak mis?
Fout Waarom/gevolg Beter
Alleen op inchmaat vergelijken Dezelfde maat kan een totaal andere drukklasse en constructie hebben. Vergelijk maat, druk, temperatuur en interne materialen samen.
Messing gelijkstellen aan hoge temperatuur Messing + NBR blijft binnen de EnergyBy-serie op 95 °C werktemperatuur. Controleer vooral de afdichting: NBR of Viton/FKM.
Eén drukwaarde voor de hele serie gebruiken De maximale druk neemt bij grotere maten af. Controleer de drukklasse van de exacte maat.
York en Europa als dezelfde ITAP-keerklep zien Ze verschillen in klepdeel, drukklasse en bouwmaat. Vergelijk York en Europa als afzonderlijke series.
Veelgestelde vragen
Veelgestelde vragen over het vergelijken van keerkleppen
Welke keerklep heeft de hoogste werkdruk?
Binnen deze vergelijking halen bepaalde EnergyBy-uitvoeringen met messing klepdeel maximaal 50 bar bij G 3/8 t/m G 1. De toegestane druk is echter afhankelijk van de exacte uitvoering en maat.
Wat is het verschil tussen ITAP York en Europa?
York gebruikt een polymeer klepdeel en heeft een maximale druk van 12, 10 of 8 bar afhankelijk van de maat. Europa gebruikt een RVS klepplaat en is gespecificeerd op 25, 18 of 12 bar. Beide hebben een NBR-afdichting en een werktemperatuurbereik van -20 tot 100 °C.
Is een messing klepdeel altijd beter dan kunststof?
Niet automatisch. De juiste keuze hangt af van druk, temperatuur, medium en toepassing. Voor veel reguliere installaties kan een kunststof klepdeel prima geschikt zijn. Een messing uitvoering biedt binnen de EnergyBy-series wel hogere beschikbare drukklassen.
Welke uitvoering is geschikt voor hoge temperaturen?
De EnergyBy-uitvoering met messing klepdeel en Viton/FKM-afdichting heeft binnen deze vergelijking de hoogste temperatuurklasse: maximaal 150 °C werktemperatuur en 175 °C piektemperatuur.
Kunnen ITAP York en Europa in verschillende montageposities worden geplaatst?
Ja. ITAP geeft voor beide series aan dat ze verticaal, horizontaal en schuin kunnen worden gemonteerd. De stromingsrichting op het klephuis moet daarbij altijd worden gevolgd.
Verder lezen en combineren
Meer over keerkleppen kiezen en toepassen
De technische vergelijking is één deel van de keuze. Controleer daarnaast altijd de gewenste stromingsrichting, aansluiting, montagepositie en het medium van de installatie.
Bekijk voor een bredere uitleg keerkleppen – werking, soorten en toepassingen.
Handige linksWelke keerklep heb ik nodig?Kunststof of messing insert Keerklep voor hoge temperaturen Keerklep monteren
Kort uitgelegd
Keerklep selecteren bij EnergyBy
De beste keerklep is niet automatisch de zwaarste uitvoering of de uitvoering met de hoogste drukklasse. Selecteer op de omstandigheden waarin de klep daadwerkelijk wordt gebruikt: medium, temperatuur, werkdruk, aansluiting, maat en beschikbare montageruimte.
EnergyBy biedt verschillende uitvoeringen, van compacte keerkleppen met POM klepdeel tot messing hoge-drukuitvoeringen en een Viton/FKM-uitvoering voor hogere temperaturen.
