Een keerklep in een solar- of andere hoge-temperatuurinstallatie moet niet alleen de juiste aansluiting en stromingsrichting hebben. Vooral de maximale werktemperatuur van de complete keerklep is belangrijk. Binnen het EnergyBy-assortiment zijn er duidelijke verschillen tussen de uitvoeringen.
Binnen deze EnergyBy-serie zijn er drie relevante combinaties. De uitvoering met kunststof insert + NBR-afdichting en de uitvoering met messing insert + NBR-afdichting hebben beide een maximale werktemperatuur van 95 °C en een piektemperatuur van 110 °C. Voor hogere temperaturen is er een uitvoering met messing insert + Viton/FKM-afdichting: maximaal 150 °C werktemperatuur en 175 °C piektemperatuur.
- Kunststof + NBR: maximaal 95 °C werktemperatuur en 110 °C piektemperatuur.
- Messing + NBR: eveneens maximaal 95 °C werktemperatuur en 110 °C piektemperatuur.
- Messing + Viton/FKM: maximaal 150 °C werktemperatuur en 175 °C piektemperatuur.
- Solar / hoge temperatuur: kies de Viton/FKM-uitvoering wanneer het vereiste temperatuurbereik boven dat van de NBR-uitvoeringen ligt en controleer daarnaast medium, druk en overige productspecificaties.
Waarom is de temperatuur bij een solarinstallatie belangrijk?
Een thermische solarinstallatie kan onder andere bedrijfsomstandigheden werken dan een normale cv-installatie. Daardoor moet een keerklep bestand zijn tegen de temperatuur die op de plaats van montage daadwerkelijk kan optreden.
Een maximale werktemperatuur is geen advieswaarde die je structureel mag overschrijden. Het is een grens uit de productspecificatie. Verwacht je op de montageplaats temperaturen boven de toegestane waarde, dan is die uitvoering daar niet geschikt.
95 °C of 150 °C: de afdichting maakt het verschil
Bij deze EnergyBy-keerkleppen is goed te zien waarom messing insert op zichzelf geen temperatuurklasse is. Zowel de kunststof als de standaard messing uitvoering gebruikt een NBR-afdichting en is geschikt tot maximaal 95 °C werktemperatuur. De hoge-temperatuuruitvoering combineert een messing insert met een Viton/FKM-afdichting en gaat tot maximaal 150 °C werktemperatuur.

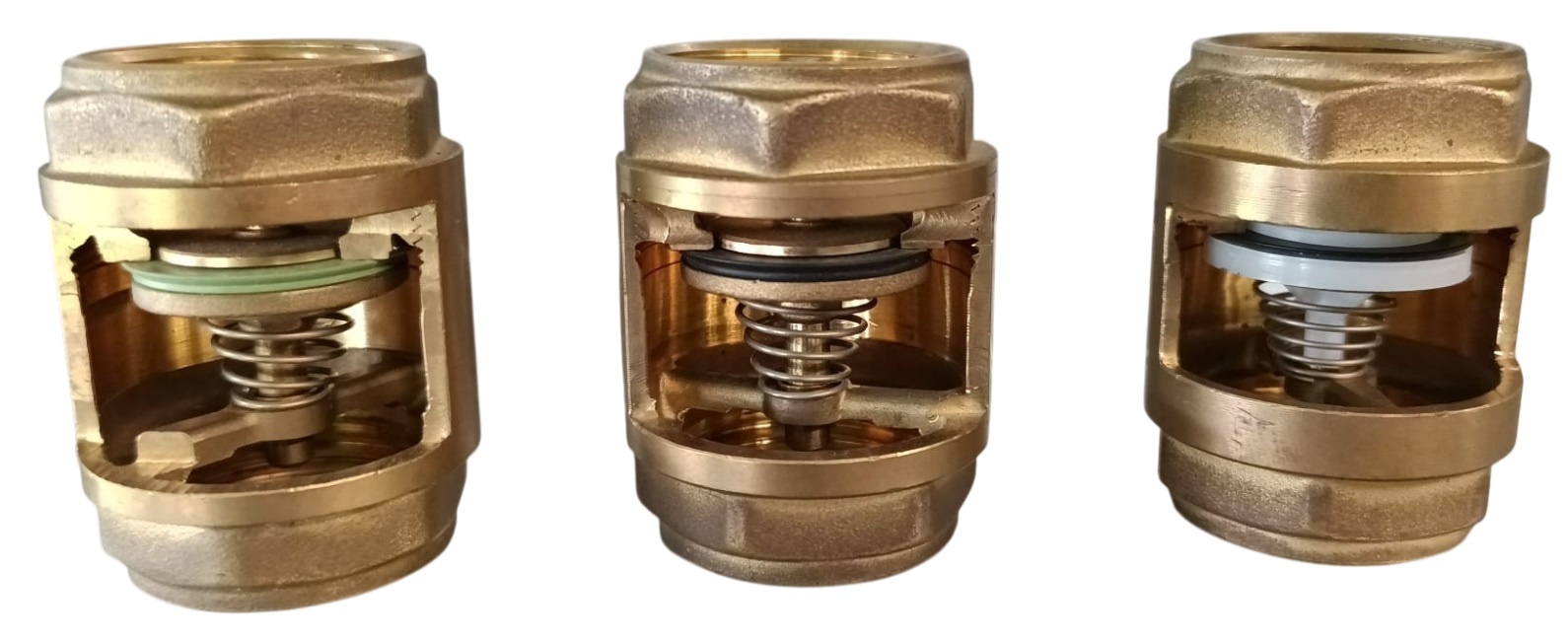

Links: messing insert met Viton/FKM-afdichting. Midden: messing insert met NBR-afdichting. Rechts: kunststof insert met NBR-afdichting.
| Uitvoering | Insert | Afdichting | Max. werktemperatuur | Piektemperatuur |
|---|---|---|---|---|
| Hoge temperatuur | Messing | Viton/FKM | 150 °C | 175 °C |
| Standaard messing | Messing | NBR | 95 °C | 110 °C |
| Standaard kunststof | Kunststof | NBR | 95 °C | 110 °C |
De genoemde temperatuurgrenzen gelden voor deze EnergyBy-uitvoeringen. Controleer bij bestelling altijd ook medium, werkdruk, maat en overige productspecificaties van de gekozen keerklep.
Betekent een messing insert automatisch dat de keerklep hittebestendiger is?
Nee. Messing zelf is een materiaal dat hoge temperaturen aankan, maar een keerklep bestaat uit meer onderdelen dan alleen de insert. De constructie, zitting, afdichting en andere interne componenten bepalen samen de specificatie van het complete product.
Dat is binnen deze serie concreet zichtbaar: messing + NBR is gespecificeerd tot 95 °C werktemperatuur en 110 °C piek, terwijl messing + Viton/FKM tot 150 °C werktemperatuur en 175 °C piek gaat. De afdichting is dus essentieel voor het verschil in temperatuurbereik. Lees voor de materiaalvergelijking keerklep met kunststof of messing insert – wat is het verschil?
Welke keerklep gebruik je in een thermische solarinstallatie?
Kies eerst op de omstandigheden op de plaats waar de keerklep wordt gemonteerd. Bepaal de te verwachten temperatuur, werkdruk en het medium. Selecteer daarna een keerklep waarvan de complete productspecificatie deze omstandigheden dekt.
EnergyBy vermeldt thermische zonnesystemen als toepassing bij meerdere keerklepuitvoeringen. Dat betekent niet dat iedere uitvoering op iedere positie in ieder solarsysteem uitwisselbaar is. Een uitvoering met een grens van 95 °C mag niet worden gekozen voor een montagepunt waar hogere temperaturen kunnen optreden.
- maximale werktemperatuur én mogelijke piektemperatuur van de keerklep;
- insert- en afdichtingsmateriaal, bijvoorbeeld NBR of Viton/FKM;
- maximale werkdruk;
- geschiktheid voor het gebruikte medium;
- de juiste aansluitmaat en FF-, FM-, MF- of MM-uitvoering;
- de stromingspijl en toegestane montagepositie.
Keerklep voor hoge temperatuur kiezen in 6 stappen
- Bepaal de maximale temperatuur. Kijk naar de werkelijke temperatuur op het montagepunt, niet alleen naar de normale systeemtemperatuur.
- Controleer insert en afdichting. NBR en Viton/FKM hebben binnen deze serie een verschillend temperatuurbereik.
- Controleer het medium. De complete keerklep moet voor het gebruikte medium geschikt zijn.
- Controleer de werkdruk. Temperatuurgeschiktheid zegt niets over de toegestane druk.
- Kies de aansluiting. Bepaal FF, FM, MF of MM en de juiste inchmaat.
- Controleer de pijl. De keerklep moet ook mechanisch in de juiste stromingsrichting kunnen worden gemonteerd.
Zie voor de aansluitingen keerklep FF, FM, MF of MM – welke aansluiting heb ik nodig?
Fouten bij keerkleppen voor solar en hoge temperatuur
| Fout | Gevolg | Beter |
|---|---|---|
| “Messing insert” gelijkstellen aan 150 °C | Een messing + NBR-uitvoering is binnen deze serie eveneens begrensd op 95 °C werktemperatuur | Controleer of de keerklep NBR of Viton/FKM gebruikt |
| Alleen naar de normale bedrijfstemperatuur kijken | Hogere temperaturen op het montagepunt worden niet meegenomen | Bepaal de maximaal te verwachten temperatuur |
| Alleen op temperatuur selecteren | Medium, druk of aansluiting kan ongeschikt zijn | Controleer de complete productspecificatie |
| De stromingsrichting vergeten | De gewenste stroming wordt geblokkeerd | Controleer altijd de pijl op het huis |
Veelgestelde vragen over keerkleppen en hoge temperaturen
Meer over de juiste keerklep
Voor hoge temperaturen is de productspecificatie leidend. Daarna moeten ook aansluiting, stromingsrichting, montagepositie en het type keerklep bij de installatie passen.
Bekijk het complete overzicht in keerkleppen – werking, soorten en toepassingen.
EnergyBy: keerkleppen voor verwarming en thermische solar
EnergyBy heeft veerbelaste keerkleppen met kunststof + NBR, messing + NBR en messing + Viton/FKM, naast verschillende aansluitingen en maten. Daardoor kan gericht worden geselecteerd op het vereiste temperatuurbereik en de technische eisen van de installatie.
Voor toepassingen met hogere temperaturen is vooral de combinatie van insert en afdichting belangrijk. Een messing insert met NBR blijft binnen deze serie op 95 °C werktemperatuur; voor maximaal 150 °C is de messing uitvoering met Viton/FKM bedoeld.
