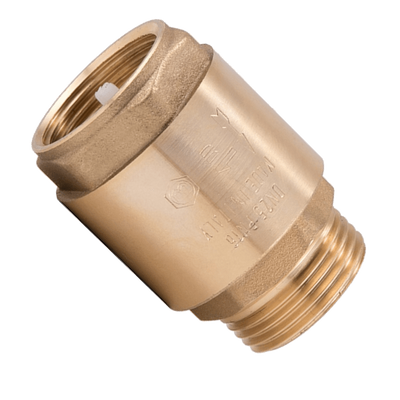

Keerklep FM met kunststof insert – binnendraad x buitendraad

Hoe werkt een veerbelaste keerklep?

Een veerbelaste keerklep bevat een beweegbaar klepelement dat door een veer tegen de zitting wordt gedrukt. Wanneer de druk aan de instroomzijde voldoende hoog is, opent de klep en kan het medium in de toegestane richting doorstromen.

Zodra de stroming stopt of omkeert, drukt de veer het klepelement terug tegen de zitting. Daardoor wordt de leiding automatisch afgesloten tegen terugstroming. Dit is het belangrijkste verschil met een swing terugslagklep, waarbij een scharnierende klep of schijf wordt gebruikt.

Meer weten over de opbouw, zitting, veer, afdichting en openingsdruk? Lees dan Hoe werkt een keerklep? – werking en opbouw uitgelegd.

Wat betekent FM bij een terugslagklep?

FM staat voor Female x Male. In het Nederlands betekent dit binnendraad x buitendraad. De keerklep heeft dus aan de ene zijde binnendraad en aan de andere zijde buitendraad.

Een FM-uitvoering is praktisch wanneer je in het leidingwerk direct van een binnendraadaansluiting naar een buitendraadaansluiting wilt overgaan. FM zegt echter alleen iets over de draadaansluitingen. De toegestane stromingsrichting wordt bepaald door de constructie van de specifieke keerklep en wordt op de behuizing aangegeven met een pijl of markering.

Lees voor het verschil tussen de aansluitvarianten het kennisbankartikel Keerklep FF, FM, MF of MM – welke aansluiting heb ik nodig?

Keerklep FM met kunststof insert: van DN15 tot DN100

De keerkleppen met kunststof insert en binnendraad x buitendraad zijn verkrijgbaar in verschillende DN- en inchmaten. Kies de aansluitmaat die overeenkomt met het leidingwerk en controleer daarnaast de werkdruk, temperatuur, het medium en de overige productspecificaties van de gekozen uitvoering. Meer uitleg over DN-maten, inchmaten en leidingdiameters vind je in onze kennisbank: leidingmaten uitgelegd.

Twijfel je over het verschil tussen DN en inch of over de juiste leidingmaat? Lees dan onze uitleg over leidingmaten uitgelegd.

Waarvoor gebruik je een keerklep FM met kunststof insert?

Veerbelaste terugslagkleppen worden toegepast op plaatsen waar terugstroming in een leiding ongewenst is. De exacte toepassing hangt af van het gekozen model, het medium en de technische specificaties van de keerklep.

Kunststof insert of messing insert in een keerklep?

Bij deze terugslagkleppen is een deel van de interne klepconstructie uitgevoerd als kunststof insert. Binnen dezelfde productgroep zijn ook uitvoeringen met een messing insert verkrijgbaar. Het materiaal van de insert is één van de technische kenmerken waarop je de keerklep kunt selecteren.

Een kunststof insert betekent niet automatisch dat de complete keerklep geschikt is voor een lagere druk of temperatuur. Andersom betekent een messing insert niet automatisch dat een uitvoering altijd een hogere druk of temperatuur aankan. De maximale werkdruk, werktemperatuur, toegestane media en toepassingsgrenzen worden bepaald door de specificaties van de complete keerklep.

Bekijk ook de keerkleppen FM met messing insert of lees de uitgebreide uitleg over het verschil tussen een kunststof en messing insert.

Keerklep binnendraad x buitendraad monteren

Controleer vóór montage de pijl of stromingsmarkering op de behuizing. Deze geeft de toegestane stromingsrichting aan. Leid de stromingsrichting dus niet alleen af uit de volgorde binnendraad en buitendraad.

Controleer daarnaast of de gekozen montagepositie is toegestaan voor het betreffende model en gebruik een afdichtmethode die geschikt is voor de schroefdraad, het medium en de installatie.

Lees de volledige uitleg in Keerklep monteren – stromingsrichting en montagepositie.

Keerklep, terugslagklep of terugstroombeveiliging?

De termen keerklep en terugslagklep worden in het dagelijks gebruik vaak voor hetzelfde type product gebruikt: een klep die stroming in één richting toestaat en terugstroming verhindert.

Een terugstroombeveiliging is echter een breder begrip en kan afhankelijk van de toepassing aan specifieke beveiligingsklassen, keurmerken of drinkwaterregels moeten voldoen. Een standaard veerbelaste keerklep is daarom niet automatisch geschikt als gecertificeerde terugstroombeveiliging.

Lees meer in Keerklep of terugstroombeveiliging – wat is het verschil?.
