FF, FM, MF en MM geven aan welke draadaansluitingen een keerklep aan beide zijden heeft. F staat voor female (binnendraad) en M voor male (buitendraad). Zo heeft een FF-keerklep aan beide zijden binnendraad en een MM-keerklep aan beide zijden buitendraad.
Bij FM en MF zit aan de ene zijde binnendraad en aan de andere zijde buitendraad. Kijk daarbij niet alleen naar de letters: de pijl op het huis van de keerklep bepaalt de stromingsrichting. Controleer daarom vóór montage zowel de aansluitingen als de pijl op het product.
- FF → wanneer aan beide zijden een buitendraad in de keerklep moet worden geschroefd.
- MM → wanneer aan beide zijden een fitting of component met binnendraad wordt aangesloten.
- FM of MF → wanneer je aan één zijde binnendraad en aan de andere zijde buitendraad nodig hebt.
- Altijd controleren → de pijl op de keerklep bepaalt de toegestane stromingsrichting.
Wat betekenen FF, FM, MF en MM bij een keerklep?
De letters zijn een compacte aanduiding voor de draadaansluitingen. Hieronder zie je per uitvoering hoe de keerklep is uitgevoerd. Voeg bij ieder blok de bijbehorende EnergyBy-productafbeelding toe.

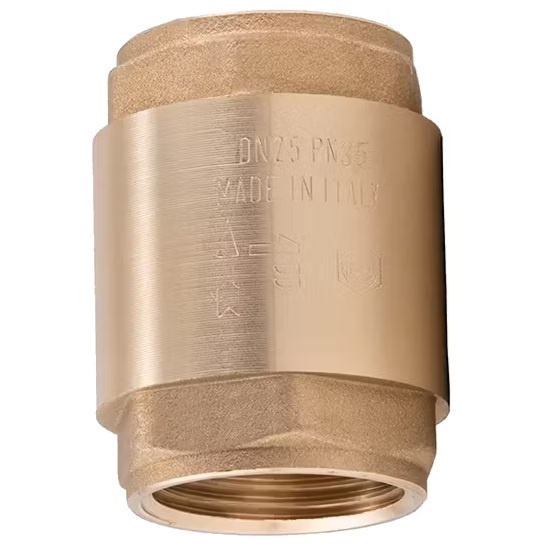

Female × Female
Binnendraad × binnendraad

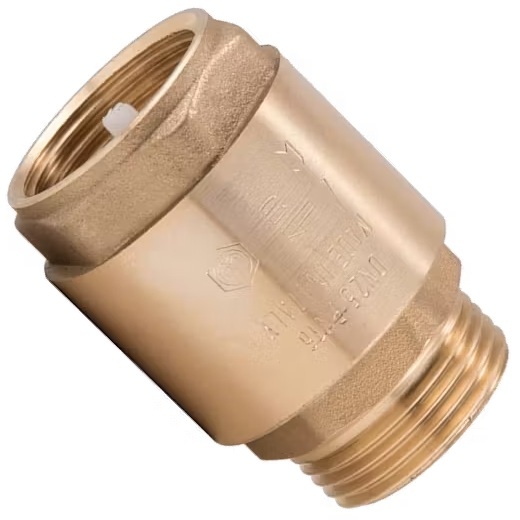

Female × Male
Binnendraad × buitendraadMF

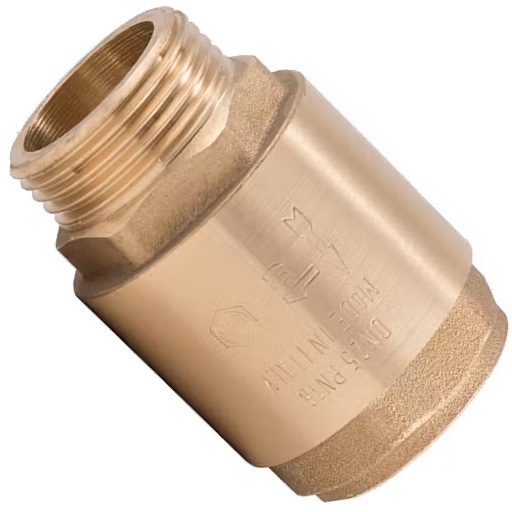

Male × Female
Buitendraad × binnendraadMM

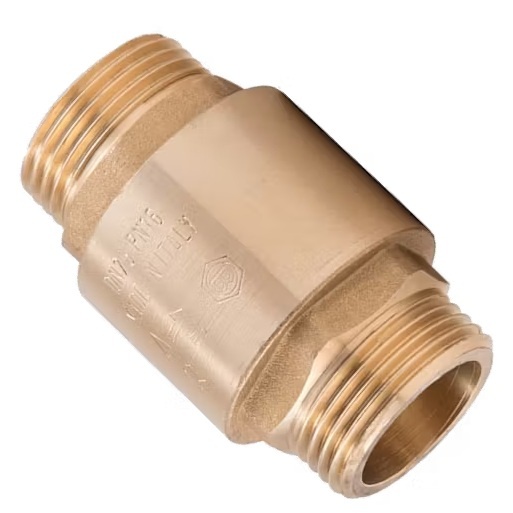

Male × Male
Buitendraad × buitendraad
FF, FM, MF en MM naast elkaar
| Uitvoering | Betekenis | Aansluiting 1 | Aansluiting 2 | Praktische situatie |
|---|---|---|---|---|
| FF | Female × Female | Binnendraad | Binnendraad | Tussen twee aansluitingen met buitendraad |
| FM | Female × Male | Binnendraad | Buitendraad | Overgang tussen buiten- en binnendraadaansluiting |
| MF | Male × Female | Buitendraad | Binnendraad | Overgang tussen binnen- en buitendraadaansluiting |
| MM | Male × Male | Buitendraad | Buitendraad | Tussen twee aansluitingen met binnendraad |
Hoe bepaal je welke draadaansluiting je nodig hebt?
Begin niet bij de letters op de keerklep, maar bij de twee onderdelen waartussen de keerklep moet komen. Controleer van beide aansluitpunten of ze binnen- of buitendraad hebben. De keerklep moet aan iedere zijde de passende tegenaansluiting hebben.
- Bepaal waar de keerklep komt. Bijvoorbeeld tussen twee fittingen, direct op een pomp of in een leidingtraject.
- Controleer aansluiting A. Heeft deze binnen- of buitendraad?
- Controleer aansluiting B. Heeft deze binnen- of buitendraad?
- Kies de passende keerklep. Binnendraad wordt gecombineerd met passende buitendraad en andersom.
- Controleer vóór montage de pijl. De gekozen aansluitingen moeten óók passen bij de benodigde stromingsrichting.
Waarom is het verschil tussen FM en MF belangrijk?
FM en MF hebben allebei één binnendraad en één buitendraad. Toch zijn ze niet automatisch dezelfde uitvoering voor jouw montage. De positie van de twee draadaansluitingen ten opzichte van de stromingspijl bepaalt welke variant in een specifieke leidingopbouw past.
Stel dat aan de instroomzijde van jouw installatie een component met buitendraad zit. Dan heeft de aansluitende zijde van de keerklep binnendraad nodig. Aan de andere zijde kan juist buitendraad nodig zijn. Controleer vervolgens of de pijl op die gekozen keerklep dezelfde richting op wijst als de gewenste waterstroming.
De juiste draadsoort is niet genoeg: controleer ook de maat
FF, FM, MF en MM vertellen alleen welk type draad aan beide zijden aanwezig is. Ze zeggen niets over de aansluitmaat. Controleer daarom ook de inchmaat van de keerklep en de aansluitende componenten.
Een keerklep met de juiste FF-, FM-, MF- of MM-uitvoering maar een verkeerde draadmaat past alsnog niet. Selecteer de keerklep daarom altijd op uitvoering én maat.
Welke keerklep kies je: FF, FM, MF of MM?
Dezelfde aansluiting aan beide zijden
FF als beide tegenaansluitingen buitendraad hebben.
MM als beide tegenaansluitingen binnendraad hebben.
Verschillende aansluiting aan beide zijden
Kies FM of MF wanneer één zijde binnendraad en de andere buitendraad nodig heeft. Controleer welke aansluiting aan welke zijde zit én kijk naar de stromingspijl.
Moet je behalve de aansluiting ook het type, de insert of de toepassing bepalen? Gebruik dan de complete keuzehulp voor keerkleppen.
Fouten bij het kiezen van FF, FM, MF of MM
| Fout | Gevolg | Beter |
|---|---|---|
| F en M verwisselen | De keerklep past niet op de tegenaansluiting | Onthoud: F = binnendraad, M = buitendraad |
| FM en MF als identiek behandelen | De aansluitingen kunnen aan de verkeerde zijde zitten | Controleer beide zijden én de pijl |
| Alleen de letters controleren | De draadmaat kan alsnog verkeerd zijn | Controleer uitvoering én inchmaat |
| De pijl negeren | De keerklep blokkeert de gewenste stroming | Monteer met de pijl in de normale stromingsrichting |
Veelgestelde vragen over FF, FM, MF en MM
Van aansluiting naar de juiste keerklep
De draadaansluiting bepaalt of de keerklep fysiek in het leidingtraject past. Voor de technische keuze spelen daarnaast de werking, insert, temperatuur, openingsdruk en montagepositie een rol.
Bekijk voor het complete overzicht keerkleppen – werking, soorten en toepassingen.
EnergyBy: keerkleppen met binnen- en buitendraad
Bij EnergyBy vind je keerkleppen in verschillende draadaansluitingen, waaronder uitvoeringen met binnen- en buitendraad. Zo kan de keerklep passend worden gekozen voor het bestaande leidingwerk en de componenten waarop deze wordt aangesloten.
Controleer naast FF, FM, MF of MM altijd de aansluitmaat, stromingspijl en technische productspecificaties voor druk, temperatuur en toepassing.
