Een swing terugslagklep en een veerbelaste keerklep hebben hetzelfde hoofddoel: stroming in één richting toelaten en terugstroming tegengaan. Toch werken ze intern anders. Bij een swingklep beweegt een scharnierend afsluitelement door de stroming, terwijl bij een veerbelaste keerklep een veer het afsluitelement actief richting de zitting drukt.
Dat verschil heeft gevolgen voor onder andere de montagepositie, openingsgedrag, sluitgedrag en toepassing. De beste keuze wordt daarom niet alleen bepaald door de aansluitmaat, maar door de complete installatie.
Wat is het verschil tussen een swingklep en een veerbelaste keerklep?
| Eigenschap | Swing terugslagklep | Veerbelaste keerklep |
|---|---|---|
| Werkingsprincipe | Scharnierend afsluitelement | Afsluitelement met veer |
| Sluitveer | Nee | Ja |
| Openen | Stroming beweegt klep rond scharnier | Drukverschil overwint veerkracht |
| Sluiten | Klep beweegt terug naar zitting; tegendruk ondersteunt afsluiting | Veer drukt afsluitelement richting zitting; tegendruk ondersteunt afsluiting |
| Montagepositie | Afhankelijk van de specifieke constructie | Universele EnergyBy-uitvoeringen: verschillende posities mogelijk |
| Openingsdruk | Afhankelijk van constructie en stromingscondities | Bij gecontroleerde EnergyBy-uitvoeringen 0,02 bar |
| Drukverlies | Afhankelijk van maat, openingshoek, geometrie en debiet | Afhankelijk van maat, interne geometrie, veer en debiet |
Wanneer is een veerbelaste keerklep een logische keuze?
Bij een veerbelaste keerklep bevindt zich in het huis een afsluitelement met een veer. Zodra voldoende drukverschil in de juiste richting ontstaat, opent de klep. Valt de stroming weg, dan helpt de veer het afsluitelement direct terug richting de zitting.
De door EnergyBy gedocumenteerde universele uitvoeringen hebben een openingsdruk van 0,02 bar. De veer zorgt er bovendien voor dat deze uitvoeringen in verschillende montageposities kunnen worden toegepast, zolang de pijl op het klephuis met de gewenste stromingsrichting mee wijst.
Wanneer is een swing terugslagklep een logische keuze?
Een swing terugslagklep heeft een scharnierend afsluitelement en geen vergelijkbare sluitveer. De voorwaartse stroming beweegt het klepdeel uit de doorgang. Wanneer de stroming afneemt of omkeert, beweegt het klepdeel terug naar de zitting.
Dit principe kan interessant zijn in installaties waarin een swingconstructie hydraulisch goed past. Een swingklep mag echter niet automatisch als de uitvoering met het laagste drukverlies worden beschouwd: daarvoor moeten de gegevens van de specifieke klep bij het gewenste debiet worden vergeleken.
Lees meer over de interne werking en plaatsing in swing terugslagklep – werking en toepassing.
Het grootste praktische verschil: de montagepositie
De montagepositie is één van de duidelijkste verschillen tussen beide constructies. Bij de universele veerbelaste EnergyBy-keerkleppen ondersteunt de veer het sluiten. Daardoor kunnen deze volgens de EnergyBy-productdocumentatie in verschillende posities worden gemonteerd.
Bij een swing terugslagklep moet het scharnierende klepdeel in de gekozen stand vrij kunnen openen én correct terug kunnen bewegen. De toegestane montagepositie moet daarom voor de specifieke swingklep worden gecontroleerd.

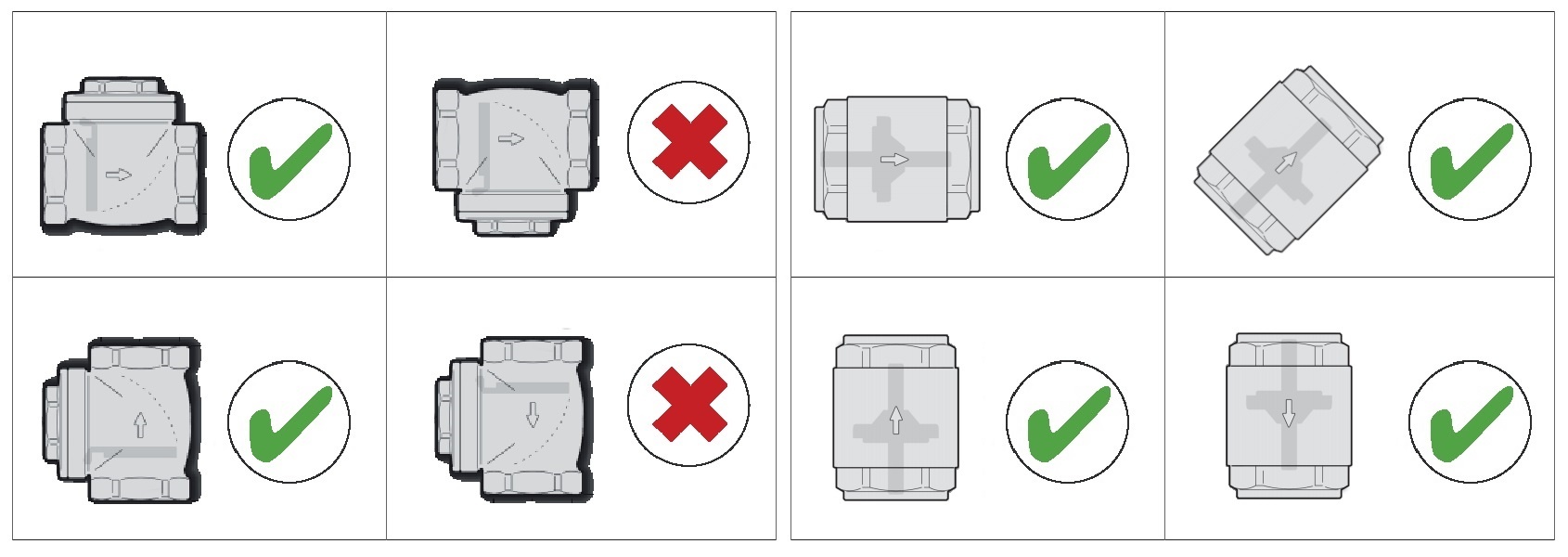

Vergelijking montagepositie swing terugslagklep en veerbelaste keerklep Welke keerklep reageert sneller bij wegvallende stroming?
Bij een veerbelaste keerklep staat het afsluitelement onder veerbelasting. Zodra het drukverschil in voorwaartse richting afneemt, helpt de veer het element terug naar de zitting. Daardoor hoeft niet eerst een duidelijke omgekeerde stroming te ontstaan voordat het sluitproces begint.
Een swingklep heeft een ander dynamisch gedrag: het scharnierende klepdeel moet vanuit zijn geopende stand terugbewegen. Hoe snel dat gebeurt, hangt af van de constructie, montagepositie en stromingscondities.
Welke heeft het minste drukverlies?
Het is verleidelijk om te stellen dat een swing terugslagklep altijd minder weerstand veroorzaakt omdat er geen veer aanwezig is. Zo eenvoudig is de vergelijking niet. Het drukverlies wordt bepaald door de complete interne geometrie en de positie van het afsluitelement bij het actuele debiet.
Vergelijk bij een toepassing waarin drukverlies belangrijk is daarom de technische stromingsgegevens van beide specifieke kleppen bij dezelfde maat en hetzelfde debiet. Alleen dan ontstaat een bruikbare hydraulische vergelijking.
Swing of veerbelast kiezen in 6 stappen
- Bepaal de toepassing. Waar moet terugstroming worden voorkomen?
- Controleer het medium. Materialen en afdichtingen moeten geschikt zijn.
- Controleer druk en temperatuur. Gebruik de specificaties van de exacte uitvoering.
- Bekijk de montagepositie. Is de leiding horizontaal, verticaal of anders georiënteerd?
- Beoordeel de hydraulische situatie. Zijn openingsgedrag of drukverlies kritisch?
- Kies daarna de aansluiting en maat. Controleer draadtype, diameter en beschikbare ruimte.
Wilt u daarna ook bepalen welke aansluiting, insert en uitvoering nodig is? Gebruik dan welke keerklep heb ik nodig? – complete keuzehulp.
Veelgemaakte fouten bij het kiezen tussen swing en veerbelast
| Fout | Waarom / gevolg | Beter |
|---|---|---|
| Alleen op aansluitmaat kiezen | Werkingsprincipe en montage kunnen ongeschikt zijn | Eerst toepassing en montage beoordelen |
| Aannemen dat swing altijd minder drukverlies heeft | Drukverlies is productspecifiek | Vergelijk stromingsgegevens bij hetzelfde debiet |
| Swing in iedere positie monteren | Scharnierend klepdeel kan onjuist functioneren | Controleer toegestane montagepositie |
| Alle veerbelaste kleppen gelijk behandelen | Druk, temperatuur en materialen verschillen per uitvoering | Controleer exacte productspecificaties |
| Stromingspijl vergeten | Klep wordt in de verkeerde richting gemonteerd | Pijl altijd met de normale stroming mee |
Veelgestelde vragen over swing en veerbelaste keerkleppen
Meer over keerkleppen
Na de keuze tussen swing en veerbelast moeten ook de juiste aansluiting, maat, materiaaluitvoering en technische specificaties worden bepaald.
Bekijk het complete overzicht in keerkleppen – werking, soorten en toepassingen.
De juiste terugslagklep kiezen bij EnergyBy
EnergyBy heeft zowel veerbelaste keerkleppen als swing terugslagkleppen. Welke uitvoering past, wordt bepaald door de toepassing en niet alleen door de diameter of draadaansluiting.
Controleer daarom eerst het werkingsprincipe en de montagepositie en kies vervolgens de juiste aansluiting, maat en technische uitvoering.
