Een swing terugslagklep voorkomt dat een vloeistof terugstroomt door middel van een scharnierende klep in het klephuis. Bij stroming in de juiste richting opent de klep door de vloeistofstroming. Zodra de stroming wegvalt of omkeert, beweegt de klep terug naar de zitting en wordt de terugstroomrichting afgesloten.
Het werkingsprincipe verschilt daarmee van een veerbelaste keerklep. Bij een swing terugslagklep speelt de montagepositie een belangrijke rol, omdat het scharnierende klepdeel vrij moet kunnen openen en door zijn constructie weer correct moet kunnen sluiten.
Hoe werkt een swing terugslagklep?
Binnen in een swing terugslagklep bevindt zich een afsluitelement dat om een scharnierpunt kan bewegen. Wanneer vloeistof in de toegestane richting stroomt, ontstaat voldoende kracht om de klep van de zitting weg te bewegen. De doorgang wordt geopend en de vloeistof kan verder door het klephuis stromen.
Neemt de voorwaartse stroming af, dan beweegt het afsluitelement terug richting de zitting. Wanneer de stroming probeert om te keren, helpt de tegendruk om de klep tegen de zitting te drukken. Zo wordt terugstroming tegengegaan.
Ook bij een swing terugslagklep bepaalt de pijl de stromingsrichting
Controleer vóór montage de pijl op het klephuis. Deze geeft de toegestane stromingsrichting aan. De klep moet in die richting kunnen openen en bij terugstroming juist tegen de zitting sluiten.
De pijl vertelt echter niet automatisch of iedere willekeurige stand van het klephuis is toegestaan. Bij een swingklep moeten daarom stromingsrichting én montagepositie samen worden gecontroleerd.

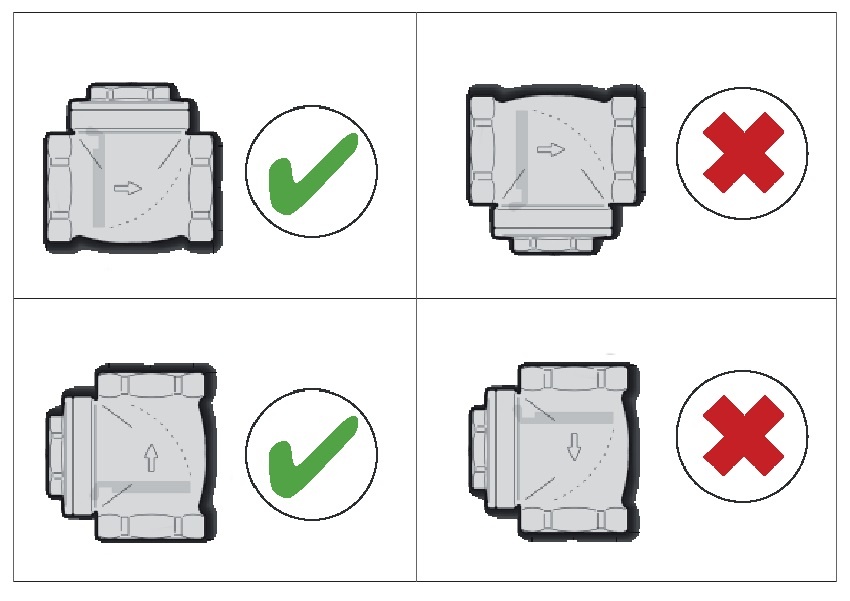

Welke montagepositie is toegestaan bij een swing terugslagklep?
Bij een swing terugslagklep is de stand van het scharniermechanisme belangrijk. Het afsluitelement moet voldoende vrij kunnen bewegen om volledig te openen en daarna weer betrouwbaar naar de zitting terug te keren. Daarom mag de montageruimte van een universele veerbelaste keerklep niet zonder meer worden toegepast op een swingklep.
Controleer bij een swing terugslagklep niet alleen de stromingspijl, maar ook de toegestane stand van het scharnierende klepmechanisme.
Waarom heeft een swing terugslagklep een andere doorstroming?
Bij een veerbelaste keerklep moet de stroming eerst voldoende kracht leveren om het afsluitelement tegen de veerdruk in te openen. Bij een swing terugslagklep is er geen vergelijkbare sluitveer. De stroming beweegt het scharnierende klepdeel uit de doorgang.
Dat betekent niet automatisch dat iedere swing terugslagklep altijd een lager drukverlies heeft. Het werkelijke drukverlies hangt onder andere af van de maat, de interne geometrie, de openingshoek en het debiet. Voor een hydraulische vergelijking zijn daarom de gegevens van de specifieke klep nodig.
Waar wordt een swing terugslagklep toegepast?
Een swing terugslagklep wordt toegepast in leidinginstallaties waarin vloeistof in één richting moet kunnen stromen en ongewenste terugstroming moet worden voorkomen. Of een specifieke klep geschikt is, hangt niet alleen af van het werkingsprincipe maar ook van het medium, de werkdruk, temperatuur, leidingdiameter en montagepositie.
| Controlepunt | Waarom belangrijk? |
|---|---|
| Medium | Materialen en afdichtingen moeten geschikt zijn voor de vloeistof. |
| Temperatuur | De toegestane temperatuur is afhankelijk van de specifieke uitvoering. |
| Werkdruk | De maximale werkdruk van de klep mag niet worden overschreden. |
| Montagepositie | Het scharnierende afsluitelement moet correct kunnen openen en sluiten. |
| Debiet en drukverlies | Bepalen mede of de klep hydraulisch bij de installatie past. |
Swing terugslagklep of veerbelaste keerklep?
Beide uitvoeringen hebben hetzelfde hoofddoel: stroming in één richting toelaten en terugstroming tegengaan. De manier waarop zij openen en sluiten verschilt echter duidelijk.
| Eigenschap | Swing terugslagklep | Veerbelaste keerklep |
|---|---|---|
| Afsluitelement | Scharnierende klep | Insert/afsluitelement met veer |
| Sluitveer | Nee | Ja |
| Montagepositie | Extra aandacht nodig; uitvoering controleren | Universele EnergyBy-uitvoeringen kunnen in verschillende posities worden gemonteerd |
| Openen | Stroming beweegt klep rond scharnier | Stroming overwint veerkracht |
| Selectie | Let sterk op positie en stromingscondities | Let onder andere op openingsdruk, materiaal en temperatuur |
Voor een uitgebreidere afweging lees je swing terugslagklep of veerbelaste keerklep?
Vervuiling en onderhoud van een swing terugslagklep
Net als bij andere keerkleppen kan vervuiling de afdichting beïnvloeden. Vuil op de zitting kan voorkomen dat het klepdeel volledig sluit. Ook moet het scharniermechanisme vrij kunnen blijven bewegen.
Spoel nieuw of aangepast leidingwerk daarom vóór ingebruikname goed door. Bij installaties waarin vaste verontreinigingen kunnen voorkomen kan een passend filter helpen om componenten te beschermen. Meer hierover lees je in filter voor keerklep – werking en toepassing.
2. Sluit de klep volledig tegen de zitting wanneer de stroming wegvalt of omkeert?
Is een swing terugslagklep geschikt voor uw installatie?
- Bepaal het medium. Controleer of materialen en afdichtingen geschikt zijn.
- Controleer druk en temperatuur. Gebruik de waarden van de specifieke uitvoering.
- Bepaal de montagepositie. Controleer of de swingklep in deze stand correct kan functioneren.
- Controleer de stromingspijl. Deze moet met de gewenste stroming mee wijzen.
- Kijk naar de hydraulische situatie. Debiet en toegestaan drukverlies kunnen de keuze beïnvloeden.
- Vergelijk met veerbelast. Vooral wanneer compacte bouw of flexibelere montage belangrijk is.
Voor de complete selectie op type, aansluiting, temperatuur en toepassing gebruik je de keuzehulp voor keerkleppen.
Veelgemaakte fouten bij een swing terugslagklep
| Fout | Waarom / gevolg | Beter |
|---|---|---|
| Alleen naar de pijl kijken | De stromingsrichting kan goed zijn terwijl de montagepositie ongeschikt is | Controleer pijl én toegestane montagepositie |
| Regels van een veerbelaste keerklep overnemen | De interne werking is anders | Volg de gegevens van de swingklep |
| Vervuiling negeren | Klep kan niet volledig tegen de zitting sluiten | Spoel leidingen en pas waar nodig filtering toe |
| Alle swingkleppen als hydraulisch gelijk beschouwen | Doorlaat en drukverlies verschillen per maat en constructie | Controleer technische gegevens van de uitvoering |
Veelgestelde vragen over swing terugslagkleppen
Meer over terugslagkleppen
De swing terugslagklep is één van de uitvoeringen waarmee terugstroming kan worden tegengegaan. Welke keerklep het beste past, hangt af van de toepassing, aansluiting, montagepositie, temperatuur en gewenste hydraulische eigenschappen.
Bekijk het complete overzicht in keerkleppen – werking, soorten en toepassingen.
Swing terugslagkleppen bij EnergyBy
Bij EnergyBy vindt u verschillende keerkleppen en terugslagkleppen voor leidinginstallaties. Bij een swing terugslagklep zijn vooral de stromingsrichting, montagepositie en technische geschiktheid van de gekozen uitvoering belangrijk.
Twijfelt u tussen een swing terugslagklep en een veerbelaste uitvoering? Vergelijk eerst de werking en montagevoorwaarden en controleer daarna de productspecificaties voor uw installatie.
