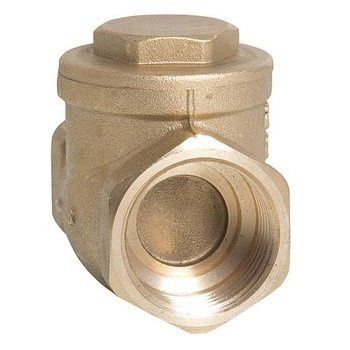

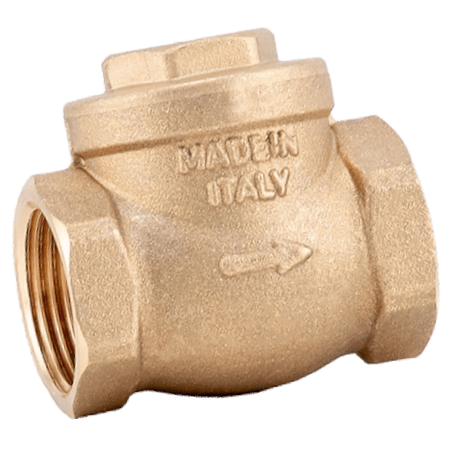

EnergyBy swing terugslagklep FF met messing insert - DN20 (3/4inch)
Bekijk alles uit de categorie Swing terugslagklep FF met messing insert
Omschrijving
De EnergyBy swing terugslagklep FF met messing insert (zwaaiende obturator) DN20 (3/4 inch) voorkomt dat water terugstroomt in een leiding of installatie. Deze swing keerklep heeft een FF-aansluiting: female x female, oftewel binnendraad x binnendraad. Door de lage openingsdruk en de swingwerking is deze terugslagklep geschikt voor onder andere sanitaire installaties, verwarmingssystemen, pompsystemen en andere waterinstallaties.
Dit is de juiste keerklep wanneer je in een DN20 / 3/4 inch leiding wilt voorkomen dat water terugstroomt. De klep opent bij stroming in de juiste richting en sluit automatisch wanneer de stroming stopt of omkeert. De uitvoering heeft 2 x binnendraad (FF) en een messing insert (zwaaiende obturator).
- Ja → als je een DN20 / 3/4 inch keerklep nodig hebt
- Ja → als je binnendraad x binnendraad (FF) nodig hebt
- Ja → als je terugstroming van water wilt voorkomen
- Ja → als een lage openingsdruk van 0,05 bar gewenst is
- Nee → als je een andere maat of andere aansluitcombinatie nodig hebt
Wat is een terugslagklep FF DN20?
Een terugslagklep, ook wel keerklep genoemd, zorgt ervoor dat water of een andere geschikte vloeistof slechts in één richting door de leiding kan stromen. Bij stroming in de juiste richting opent het afsluitende deel van de klep. Wanneer de stroming stopt of omkeert, sluit de veer de klep opnieuw.
Deze uitvoering is een FF-keerklep. FF staat voor female x female: aan beide zijden heeft de klep binnendraad. Bij deze maat gaat het om DN20 / 3/4 inch. De messing insert (zwaaiende obturator) vormt het bewegende afsluitende deel binnen de klep.
Monteer een terugslagklep altijd volgens de stromingsrichting die op de behuizing is aangegeven. Bij montage in de verkeerde richting kan de klep de stroming blokkeren in plaats van terugstroming voorkomen.
Waarom kiezen voor deze EnergyBy terugslagklep DN20?
- Voorkomt ongewenste terugstroming van water
- FF-uitvoering: female x female / binnendraad x binnendraad
- DN20 met 3/4 inch binnendraadaansluitingen
- Veerbelaste werking voor automatisch sluiten
- Messing insert
- Lage openingsdruk van 0,05 bar
- Maximale werkdruk van 16 bar
- Werktemperatuur van 0 tot 95 °C, zonder vorst
Deze keerklep is vooral geschikt wanneer je in een 3/4 inch leiding een compacte, swing terugslagklep met twee binnendraadaansluitingen zoekt. Heb je buitendraad nodig of werk je met een andere leidingmaat? Kies dan een uitvoering met de juiste aansluiting en nominale diameter.
Waar gebruik je deze DN20 terugslagklep voor?
Deze 3/4 inch terugslagklep wordt toegepast op plaatsen waar vloeistof wel vooruit mag stromen, maar niet terug mag lopen.
- Sanitaire waterinstallaties
- CV- en verwarmingsinstallaties
- Centrale verwarmingssystemen
- Warmtepompsystemen
- Verwarmingsketels
- Booster- en drukverhogingspompen
- Thermische zonnesystemen
- Industriële waterinstallaties
- Landbouw- en watersystemen
Werk je met meerdere onderdelen binnen dezelfde installatie? Bekijk dan ook onze keerkleppen en bijpassende filters voor keerkleppen en voetkleppen.
Materiaal en opbouw
Deze terugslagklep is uitgevoerd als een swing keerklep met een messing insert (zwaaiende obturator). De insert is het interne bewegende onderdeel dat de doorlaat opent wanneer de vloeistof in de juiste richting stroomt en door de veer weer wordt gesloten wanneer de stroming stopt of omkeert.
| Onderdeel | Functie |
|---|---|
| Messing insert | Intern afsluitend deel dat opent en sluit met de stromingsrichting |
| Messing inspectieplug | Geeft toegang tot het binnenwerk voor inspectie en reiniging |
| FF-aansluitingen | Female x female: binnendraad aan beide zijden |
| DN20 / 3/4 inch | Nominale maat en aansluitmaat van deze uitvoering |
Kort samengevat: deze uitvoering combineert een swingwerking met een messing insert (zwaaiende obturator) en twee 3/4 inch binnendraadaansluitingen voor betrouwbare terugstroombeveiliging.
Aansluiting en compatibiliteit van DN20 / 3/4 inch
Deze keerklep heeft aan beide zijden een 3/4 inch binnendraadaansluiting. Controleer altijd of de buitendraad van de aan te sluiten fitting, nippel of leidingcomponent overeenkomt met deze maat.
FF betekent bij deze klep altijd female x female: beide aansluitingen zijn binnendraad. Dit onderscheid is belangrijk ten opzichte van uitvoeringen met male x male of male x female aansluitingen.
Gebruik een geschikt afdichtmiddel voor de schroefdraadverbinding en voorkom dat afdichtmateriaal in het binnenwerk van de klep terechtkomt.
Swing terugslagklep of swing terugslagklep?
Twijfel je tussen een swing terugslagklep en een swing terugslagklep? Een swing keerklep sluit actief door veerkracht zodra de stroming stopt of omkeert. Een swing terugslagklep werkt met een scharnierende obturator die door de stroming wordt geopend en bij wegvallende of tegengestelde stroming terug richting de zitting beweegt.
| Eigenschap | Swing terugslagklep | Swing terugslagklep |
|---|---|---|
| Sluitmechanisme | Veerbelast | Scharnierende klep |
| Openingsdruk | Bij deze uitvoering 0,05 bar | Afhankelijk van constructie en stroming |
| Sluiten | Actief door veerkracht | Door zwaartekracht en terugstroming |
| Gebruik | Breed inzetbaar in compacte installaties | Veel toegepast waar lage stromingsweerstand gewenst is |
Wil je precies weten welk type het beste bij jouw installatie past? Bekijk dan ook onze kennisbank over swing terugslagkleppen met uitleg over keerkleppen en terugslagkleppen.
Twijfel je of dit de juiste DN20 keerklep is?
Deze keerklep is geschikt als:
- je werkt met DN20 / 3/4 inch aansluitingen
- je binnendraad aan beide zijden nodig hebt
- je terugstroming van water wilt voorkomen
- je een swing keerklep zoekt
Kies liever een ander type keerklep als:
- je een andere aansluitmaat nodig hebt
- je buitendraad nodig hebt
- je specifiek een swing terugslagklep zoekt
- je een voetklep voor een aanzuigleiding wilt opbouwen
Voordelen van een swing terugslagklep DN20
Een swing terugslagklep is bedoeld om automatisch te reageren op de stromingsrichting. Daardoor hoeft de klep niet handmatig te worden bediend en wordt ongewenste terugstroming direct tegengegaan.
- Automatische werking zonder handmatige bediening
- Snelle sluiting door de ingebouwde veer
- Lage openingsdruk van 0,05 bar
- Geschikt voor uiteenlopende water- en verwarmingsinstallaties
- Compacte 3/4 inch FF-aansluiting

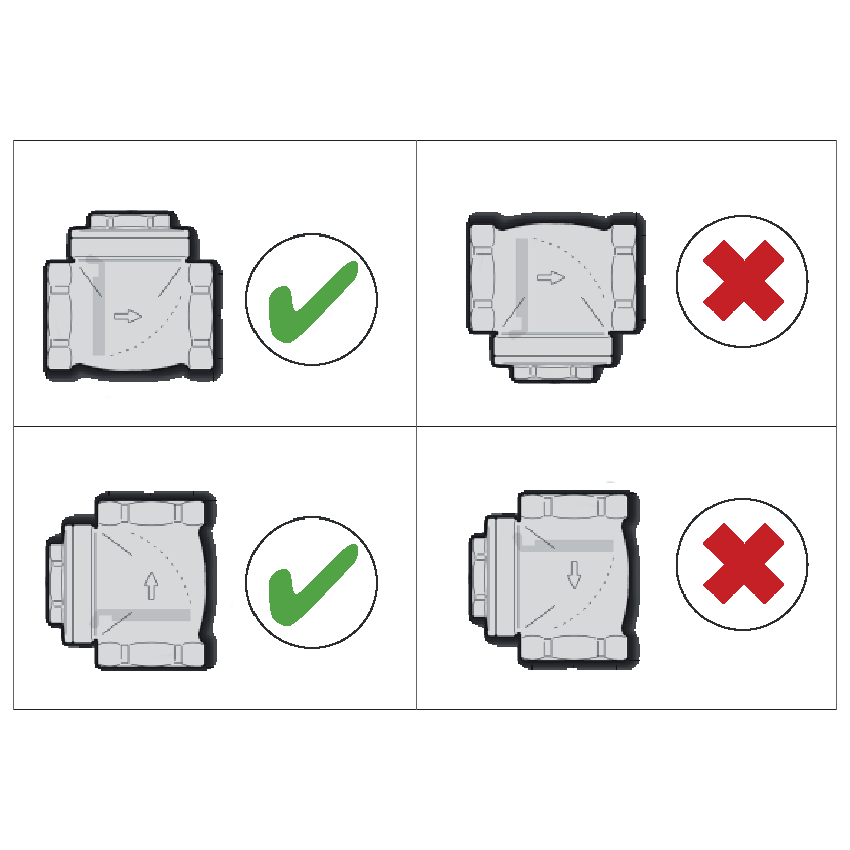

Montage van een swing terugslagklep
Bij een swing terugslagklep is de montagepositie belangrijk, omdat de klep zonder sluitveer werkt. De zwaaiende obturator moet vrij kunnen openen en door zwaartekracht en teruggaande stroming correct naar de zitting kunnen terugkeren.
- Controleer altijd de stromingspijl.
Monteer de klep in de stromingsrichting die op de behuizing staat aangegeven. - Horizontale montage: inspectieplug naar boven.
Bij horizontale montage moet de inspectieplug aan de bovenzijde zitten. In een verkeerde positie kan de obturator niet correct functioneren. - Verticale montage: stroming van beneden naar boven.
Bij verticale montage werkt een swing terugslagklep normaal gesproken alleen correct wanneer de stroming van beneden naar boven loopt. - Controleer de aansluiting.
Deze uitvoering is FF: female x female, oftewel 2 x 3/4 inch binnendraad. - Gebruik passend afdichtmateriaal.
Dicht de schroefdraadverbinding correct af en voorkom dat overtollig afdichtmateriaal in het binnenwerk terechtkomt.
Praktijktip van onze productspecialist
Bij swing terugslagkleppen bepaalt de montagepositie direct of de obturator goed kan openen en sluiten. Controleer daarom niet alleen de maat en stromingsrichting, maar ook of de inspectieplug bij horizontale montage naar boven wijst.
De inspectieplug maakt het mogelijk om de obturator en afdichting te controleren en vervuiling te verwijderen. Maak het betreffende leidingdeel altijd eerst drukloos en leeg voordat de klep wordt geopend voor inspectie of onderhoud.
Meer weten over keerkleppen en direct de juiste uitvoering kiezen?
Wil je beter begrijpen hoe een terugslagklep werkt, wanneer je voor een veerbelaste uitvoering kiest en wat het verschil is met een swing terugslagklep of voetklep? Bekijk dan onze kennisbank over keerkleppen.
Een keerklep lijkt op het eerste gezicht een eenvoudig product, maar in de praktijk hangt de juiste keuze samen met aansluitmaat, draadsoort, stromingsrichting, werkdruk, temperatuur en het type afsluitmechanisme.
Wie zoekt op termen als wat is een terugslagklep, verschil keerklep en terugslagklep of welke keerklep heb ik nodig, wil meestal niet alleen een product bestellen, maar ook zeker weten dat de uitvoering technisch klopt.
Deze FF-terugslagklep wordt aangesloten op componenten met passende 3/4 inch buitendraad. Wil je de klep gebruiken aan de aanzuigzijde van een pomp, controleer dan ook of een passend filter nodig is om een voetklep samen te stellen.
Gerelateerde producten voor een complete installatie
Een terugslagklep wordt in de praktijk meestal als onderdeel van een complete leiding- of pompinstallatie toegepast. Afhankelijk van de situatie combineer je deze DN20-uitvoering met passende draadfittingen, afsluiters en andere installatiecomponenten.
Bij een pompaanzuiging kan een filter aan de keerklep worden toegevoegd om een voetklep te maken. Het filter helpt voorkomen dat grover vuil via de aanzuigleiding de pomp bereikt.
Zoek je dus niet alleen deze 3/4 inch terugslagklep, maar een complete oplossing? Controleer dan direct welke aansluitmaterialen en aanvullende componenten je nodig hebt.
Deze swing terugslagklep is een praktische keuze voor wie terugstroming wil voorkomen in een DN20-leiding met 3/4 inch binnendraadaansluitingen. Controleer vóór bestelling altijd of FF / female x female de juiste aansluitcombinatie is voor jouw installatie.
Past deze EnergyBy swing terugslagklep FF DN20 bij jouw installatie?
Deze DN20 terugslagklep is vooral interessant wanneer je werkt met 3/4 inch schroefdraadaansluitingen en wilt voorkomen dat water in de verkeerde richting terugstroomt. Binnen sanitaire installaties, verwarmingssystemen en pompsystemen is dit een veelgebruikte functie.
De uitvoering is FF: female x female, oftewel binnendraad x binnendraad. Het interne afsluitende deel is uitgevoerd met een messing insert (zwaaiende obturator) en wordt door een veer gesloten. De openingsdruk bedraagt 0,05 bar.
Met een maximale werkdruk van 16 bar en een werktemperatuur van 0 tot 95 °C is deze keerklep geschikt voor uiteenlopende water- en verwarmingsinstallaties, mits het medium en de overige installatievoorwaarden passen bij de toepassing.
Technische specificaties
| Artikelnummer | EBSV24.020000 |
| EAN nummer | 7423453295244 |
| Merk | EnergyBy |
| Model | Swing terugslagklep ff met messing insert |
| Aansluiting | RpRp (binnendraad x binnendraad) |
| Materiaal | Messing |
| Collecties 2 | Keerkleppen |
| Verzendmethode | Pakket |
| Diameter | 3/4inch |
| Lengte | 54 |
