Bij het aanleggen van een water- of CV-installatie is de juiste buisdiameter minstens zo belangrijk als het kiezen van het juiste leidingmateriaal. Een te kleine leiding kan zorgen voor drukverlies, onvoldoende doorstroming, stromingsgeluid of radiatoren die niet goed warm worden.
Een onnodig grote leiding kost meer materiaal, bevat meer water en neemt extra montageruimte in. De juiste diameter wordt daarom niet alleen bepaald door de aansluiting, maar ook door het benodigde debiet, de leidinglengte, het aantal tappunten of radiatoren, de beschikbare druk en het gebruikte leidingmateriaal.
| Zoek je vooral informatie over | Lees dan |
|---|---|
| Veelgebruikte maten voor waterleidingen | Leidingmaten waterleiding |
| Veelgebruikte maten voor CV-installaties | Leidingmaten CV-installatie |
| Een praktische keuzehulp per toepassing | Welke leidingmaat heb ik nodig? |
| Uitleg over mm, inch en DN | Leidingmaten uitgelegd |
Op mobiel kun je horizontaal scrollen voor het volledige overzicht.

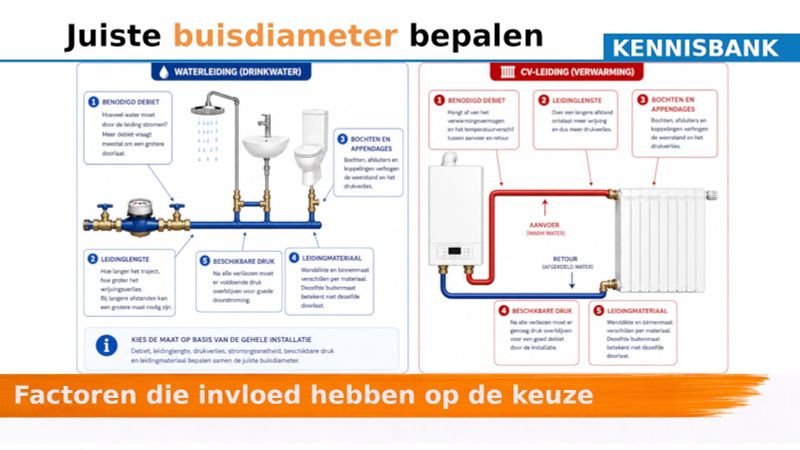

Welke factoren bepalen de juiste buisdiameter?
Een leidingdiameter wordt niet gekozen op basis van één enkele maat of aansluiting. Meerdere factoren bepalen samen hoeveel water door de leiding moet kunnen stromen en hoeveel weerstand daarbij ontstaat.
| Factor | Waarom belangrijk? | Gevolg voor de diameter |
|---|---|---|
| Benodigd debiet | Bepaalt hoeveel water per minuut of uur door de leiding moet stromen | Meer debiet vraagt meestal om een grotere binnendiameter |
| Leidinglengte | Over een langer traject ontstaat meer wrijving | Bij lange trajecten kan een grotere maat nodig zijn |
| Bochten en appendages | Bochten, afsluiters en koppelingen verhogen de weerstand | Meer lokale weerstand kan een grotere doorlaat vragen |
| Beschikbare druk | Na alle verliezen moet voldoende druk overblijven | Bij weinig beschikbare druk is een te kleine leiding sneller problematisch |
| Leidingmateriaal | Wanddikte en binnenmaat verschillen per materiaal | Dezelfde buitenmaat betekent niet dezelfde doorlaat |
| Toepassing | Drinkwater en CV-water worden anders gebruikt en berekend | Iedere toepassing vraagt een eigen dimensionering |
Op mobiel kun je horizontaal scrollen voor het volledige overzicht.
Waarom is het benodigde debiet zo belangrijk?
Debiet geeft aan hoeveel water in een bepaalde tijd door een leiding stroomt. Bij drinkwater wordt dit vaak uitgedrukt in liter per minuut. Bij CV-installaties wordt meestal gerekend met liter per uur of kubieke meter per uur.
Bij waterleidingen
Het benodigde debiet wordt bepaald door het type tappunt en het gelijktijdige gebruik. Een fonteinkraan vraagt minder water dan een douche, badkraan of meerdere tappunten tegelijk.
Bij CV-installaties
Het benodigde debiet hangt af van het verwarmingsvermogen en het temperatuurverschil tussen aanvoer en retour. Meer vermogen of een kleiner temperatuurverschil vraagt om meer waterdebiet.
Waarom heeft de leidinglengte invloed op de diameter?
Water ondervindt tijdens het stromen weerstand langs de binnenwand van de buis. Hoe langer het leidingtraject, hoe groter het totale drukverlies. Een leiding die op korte afstand voldoende capaciteit heeft, kan bij een veel langer traject toch te klein zijn.
- Iedere meter leiding veroorzaakt wrijvingsverlies
- Iedere bocht verandert de stromingsrichting en verhoogt de weerstand
- Afsluiters, terugslagkleppen, filters en koppelingen geven extra drukverlies
- Een vernauwing kan lokaal voor een hogere stromingssnelheid zorgen
Wat is drukverlies in een leiding?
Drukverlies is de afname van druk die ontstaat doordat water weerstand ondervindt in de leiding. Bij een te kleine diameter stijgt de stromingssnelheid en neemt de weerstand sterk toe.
| Gevolg van te veel drukverlies | Bij waterleidingen | Bij CV-installaties |
|---|---|---|
| Onvoldoende capaciteit | Zwakke waterstraal bij meerdere tappunten | Onvoldoende debiet naar radiatoren of groepen |
| Hoge stromingssnelheid | Meer kans op stromingsgeluid | Geluid in leidingen en afsluiters |
| Meer benodigde pompdruk | Niet altijd van toepassing bij de normale huisaansluiting | Circulatiepomp moet meer weerstand overwinnen |
Op mobiel kun je horizontaal scrollen voor het volledige overzicht.
Wat is het verschil tussen water- en CV-leidingen?
Waterleidingen en CV-leidingen transporteren allebei water, maar worden op een andere manier gebruikt. Daardoor verschillen ook de belangrijkste aandachtspunten bij het bepalen van de diameter.
| Kenmerk | Waterleiding | CV-leiding |
|---|---|---|
| Medium | Drinkwater | Verwarmingswater |
| Gebruik | Korte afnamepieken bij tappunten | Circulerende volumestroom tijdens verwarming |
| Belangrijkste invoer | Tappunten, gelijktijdigheid en waterdruk | Vermogen, temperatuurverschil en debiet |
| Gevolg van te kleine leiding | Drukverlies en te weinig water bij tappunten | Onvoldoende warmteverdeling en hoge weerstand |
Op mobiel kun je horizontaal scrollen voor het volledige overzicht.
Waarom heeft het leidingmateriaal invloed op de diameter?
Voor de doorstroming is de binnendiameter belangrijk. Twee leidingen met bijna dezelfde buitendiameter kunnen door een andere wanddikte toch een verschillende doorlaat hebben.
| Materiaal | Voorbeeld van maatvoering | Belangrijk om te weten | Productcategorie |
|---|---|---|---|
| Koper | Bijvoorbeeld 15 of 22 mm | Maat is de buitendiameter; relatief dunne wand | Koperbuizen |
| C-staal | Bijvoorbeeld 15, 22 of 28 mm | Doorlaat hangt af van wanddikte en systeem | CV-buizen |
| Meerlagenbuis | Bijvoorbeeld 16 x 2,0 of 20 x 2,0 mm | Buitenmaat en wanddikte worden beide vermeld | Meerlagenbuizen |
Wanneer kan een grotere buisdiameter nodig zijn?
- Bij lange leidingtrajecten
- Bij meerdere tappunten die gelijktijdig worden gebruikt
- Bij meerdere badkamers of een hoge warmwaterafname
- Bij een grote CV-installatie of een hoog totaalvermogen
- Bij een klein temperatuurverschil tussen aanvoer en retour
- Bij veel bochten, afsluiters of andere weerstanden
- Bij toekomstige uitbreiding van de installatie
Welke normen en richtlijnen zijn relevant?
De leidingberekening moet passen binnen de geldende ontwerp- en installatievoorschriften. Daarnaast moeten buizen, fittingen en andere onderdelen geschikt zijn voor het gebruikte medium en het gekozen leidingsysteem.
| Toepassing | Relevante norm of voorschrift | Waar gaat dit over? |
|---|---|---|
| Drinkwaterinstallaties | NEN 1006 en bijbehorende praktijkrichtlijnen | Ontwerp, aanleg, gebruik en veiligheid van leidingwaterinstallaties |
| Watervoerende verwarmingssystemen | NEN-EN 12828 en NEN-EN 14336 | Ontwerp, installatie en inbedrijfstelling van verwarmingssystemen |
| Drinkwaterproducten | Kiwa Water Mark en relevante beoordelingsrichtlijnen | Producteisen voor onderdelen die met drinkwater in contact komen |
| Systeemspecifieke montage | Voorschriften van de fabrikant | Combinatie van buis, fitting, gereedschap en toegestane toepassing |
Welke fouten worden vaak gemaakt bij het bepalen van de buisdiameter?
| Fout | Mogelijk gevolg | Oplossing |
|---|---|---|
| Alleen naar de buitendiameter kijken | De werkelijke doorlaat valt kleiner uit dan verwacht | Controleer binnendiameter en wanddikte |
| Leidinglengte vergeten | Te veel drukverlies over het traject | Neem de volledige lengte en alle weerstanden mee |
| Alleen de bestaande situatie kopiëren | Nieuwe installatie heeft onvoldoende capaciteit | Herbereken bij uitbreiding of gewijzigd gebruik |
| Koper en meerlagenbuis één op één vergelijken | Doorlaat en drukverlies wijken af | Vergelijk op binnendiameter en berekende capaciteit |
| Te groot dimensioneren | Meer materiaal, grotere waterinhoud en extra montageruimte | Kies de maat op basis van het werkelijk benodigde debiet |
Op mobiel kun je horizontaal scrollen voor het volledige overzicht.

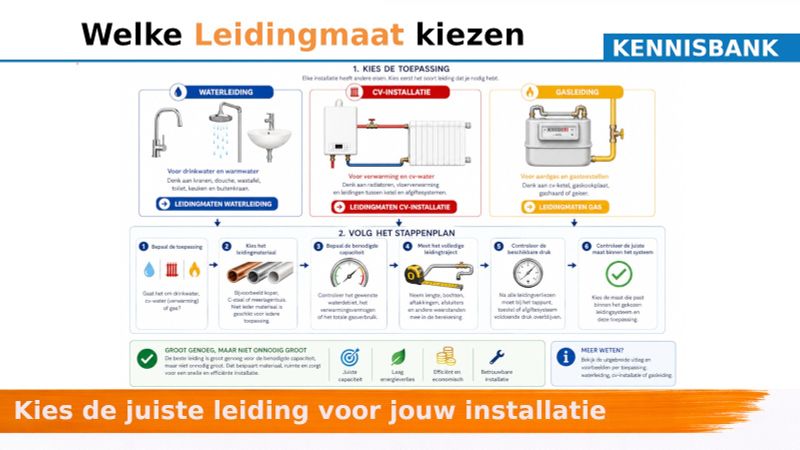

Waar moet je op letten voordat je een buisdiameter kiest?
- Dimensioneer de hoofdleiding op de totale water- of warmtevraag
- Stem aftakkingen af op het werkelijke verbruik of vermogen
- Neem toekomstige uitbreidingen mee wanneer deze al bekend zijn
- Controleer de volledige buismaat en niet alleen de nominale aanduiding
- Gebruik alleen buizen en fittingen die geschikt zijn voor de toepassing
- Volg de montage- en dimensioneringsvoorschriften van het gekozen systeem
- Laat grotere of complexe installaties technisch berekenen
Hoe bepaal je de juiste buisdiameter?
De juiste buisdiameter wordt bepaald door het benodigde debiet, de leidinglengte, het drukverlies, de stromingssnelheid, de beschikbare druk en het leidingmateriaal. Bij waterleidingen kijk je vooral naar tappunten en gelijktijdige waterafname. Bij CV-installaties kijk je naar vermogen, temperatuurverschil en het benodigde waterdebiet.
Kies daarom niet alleen op basis van een veelgebruikte maat of de aansluiting van een toestel. Controleer de complete installatie en gebruik de afzonderlijke artikelen over water- en CV-leidingmaten voor concrete voorbeelden.
