Bij het verbinden van leidingen kun je kiezen uit verschillende verbindingstechnieken. De meest gebruikte zijn knelkoppelingen, perskoppelingen en schroefdraadkoppelingen. Deze koppelingen verschillen in montagemethode, benodigd gereedschap, demonteerbaarheid en toepassing.
Een knelkoppeling klemt de buis vast met een knelring en wartelmoer. Een perskoppeling wordt met een persmachine permanent rondom de buis geperst. Bij een schroefdraadkoppeling worden onderdelen via binnen- en buitendraad met elkaar verbonden.
- Knelkoppeling voor reparaties, renovaties en kleinere leidingaanpassingen
- Perskoppeling voor snelle en permanente montage van grotere installaties
- Schroefdraadkoppeling voor aansluitingen op kranen, pompen, afsluiters en appendages
- Let op: kies altijd een koppeling die past bij de buis, het medium, de druk en de temperatuur
Wat is het verschil tussen knel-, pers- en schroefdraadkoppelingen?
Het belangrijkste verschil zit in de manier waarop de verbinding wordt gemaakt. Een knelkoppeling klemt de buis mechanisch vast. Een perskoppeling wordt permanent rondom de buis geperst. Een schroefdraadkoppeling verbindt twee onderdelen door binnen- en buitendraad in elkaar te draaien.
Deze pagina valt onder onze kennisbank over het kiezen van de juiste koppeling. Daar vind je meer informatie over maten, materialen en toepassingen.
Wat is een knelkoppeling?
Een knelkoppeling bestaat uit een fittinghuis, knelring en wartelmoer. Bij het aandraaien van de wartelmoer wordt de knelring rondom de buis samengedrukt. Hierdoor wordt de buis stevig in de fitting vastgeklemd en ontstaat de afdichting.
Geschikt voor
- Reparaties aan bestaande leidingen
- Renovaties en kleinere uitbreidingen
- Koperen water- en cv-leidingen
- Situaties zonder persgereedschap
Voordelen en aandachtspunten
- Geen persmachine of open vuur nodig
- Praktisch bij enkele verbindingen
- Ruimte nodig voor twee passende sleutels
- Te los of te vast aandraaien kan lekkage veroorzaken
Bekijk voor beschikbare uitvoeringen en maten de categorie messing knelfittingen.
Wat is een perskoppeling?
Een perskoppeling wordt met een persmachine en een passende persbek rondom de buis geperst. Tijdens het persen worden de fitting en afdichtingsring gecontroleerd samengedrukt. Hierdoor ontstaat een permanente leidingverbinding.
Geschikt voor
- Nieuwe leidinginstallaties
- Grotere water- en cv-installaties
- Meerlagenbuis en andere passende perssystemen
- Installaties met veel verbindingen
Voordelen en aandachtspunten
- Snelle montage bij veel verbindingen
- Permanente en consistente verbinding
- Persmachine en passende persbek nodig
- Na het persen niet meer demonteerbaar
Bekijk voor persverbindingen met meerlagenbuis de categorie alu-persfittingen. Voor de montage vind je geschikt gereedschap binnen persgereedschap.
Wat is een schroefdraadkoppeling?

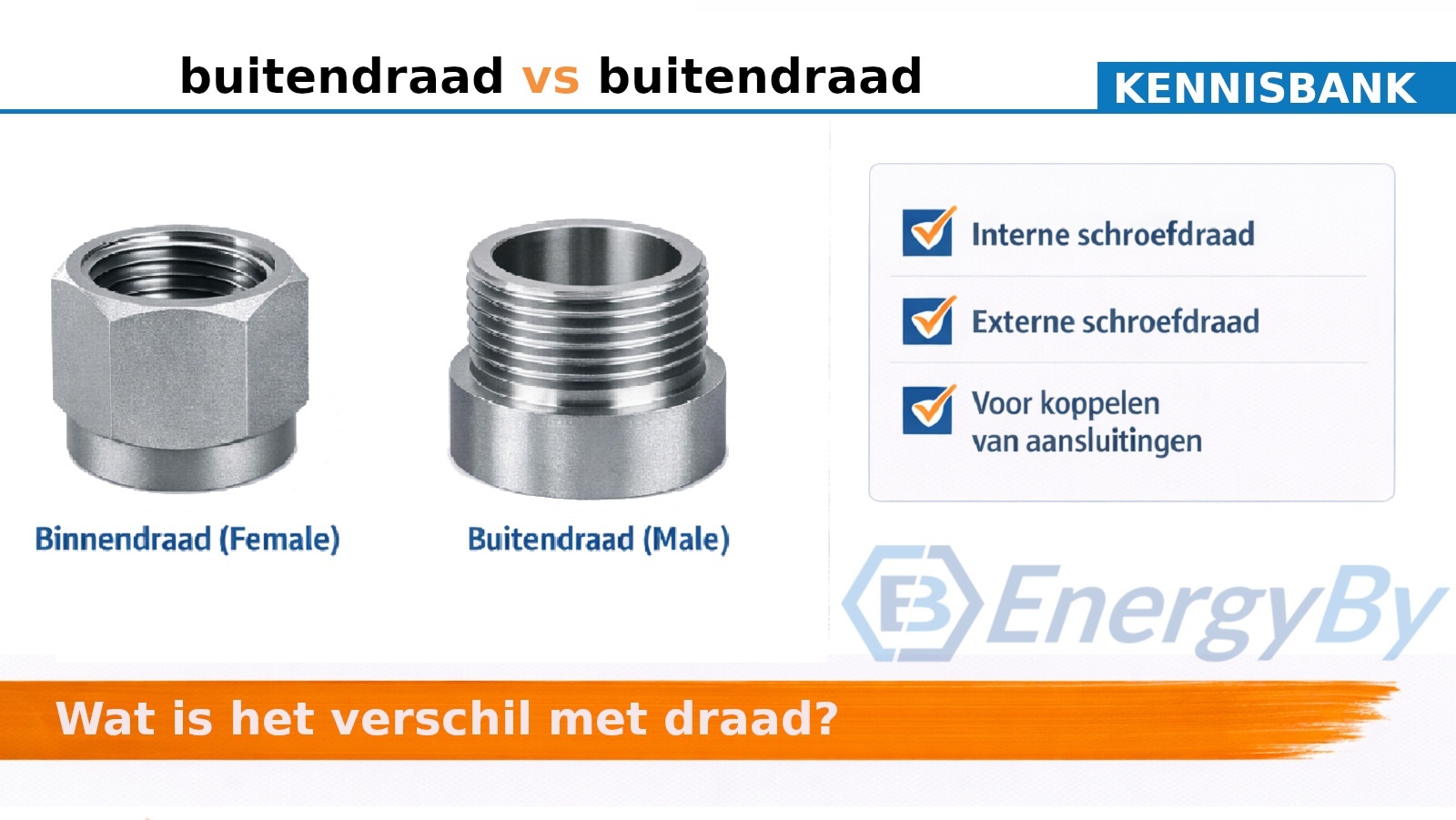

Een schroefdraadkoppeling verbindt twee onderdelen via binnen- en buitendraad. Deze verbinding wordt veel gebruikt voor het aansluiten van kranen, pompen, afsluiters, radiatoren, verdelers, filters en andere appendages.

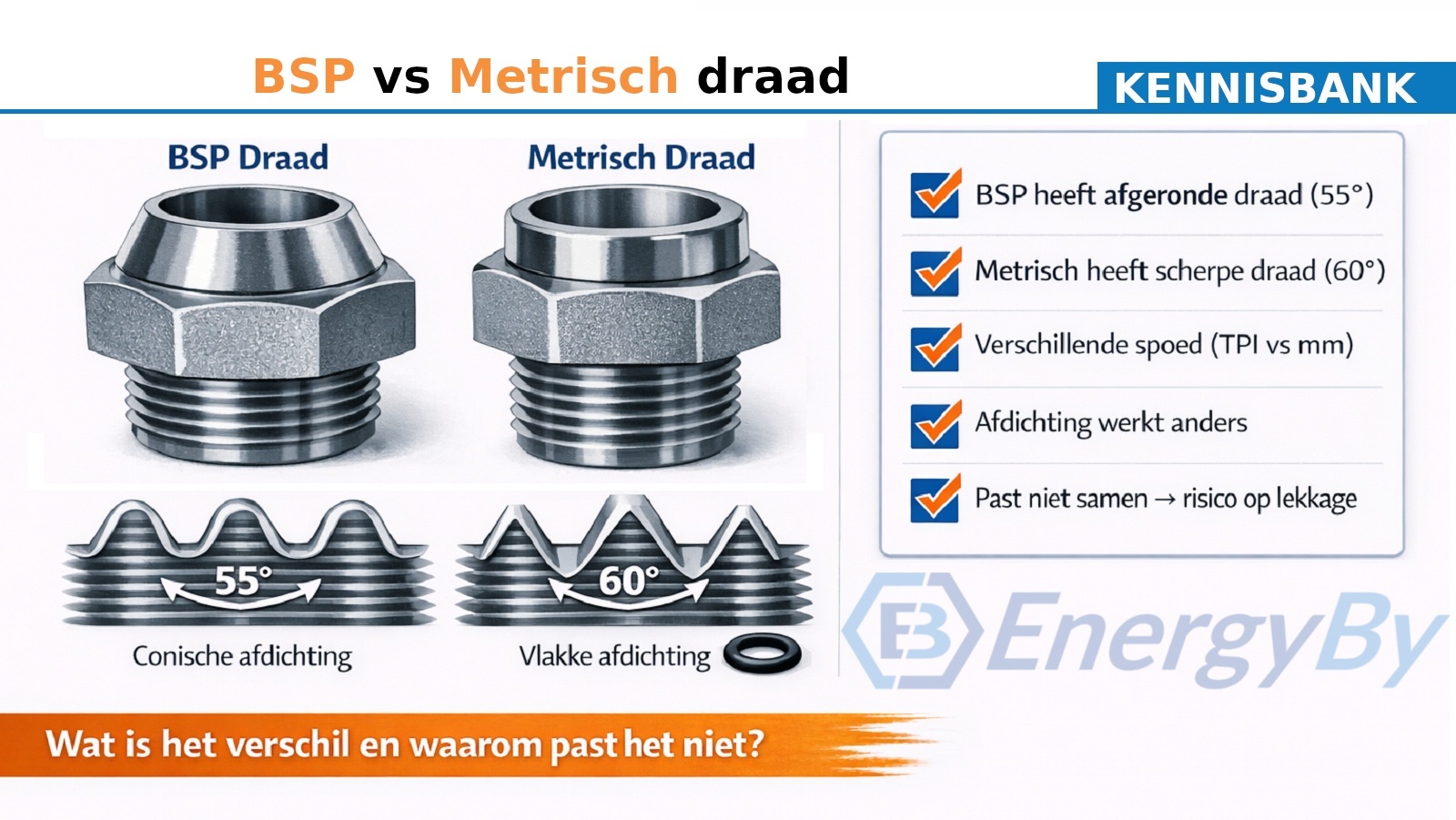

Schroefdraadmaten worden meestal in inch aangegeven. Veel voorkomende maten zijn 1/2 inch, 3/4 inch, 1 inch en 1 1/4 inch. De inchmaat is niet gelijk aan de gemeten buitendiameter van de schroefdraad.
Geschikt voor
- Kranen en afsluiters
- Circulatiepompen
- Radiatoren en verdelers
- Filters, appendages en systeemovergangen
Voordelen en aandachtspunten
- Veel maten en uitvoeringen beschikbaar
- Vaak demonteerbaar voor onderhoud
- Passend afdichtingsmiddel kan nodig zijn
- Niet iedere draadsoort kan worden gecombineerd
Bekijk voor rechte koppelingen, verlopen, sokken, nippels en andere schroefdraadverbindingen de categorie draadfittingen.

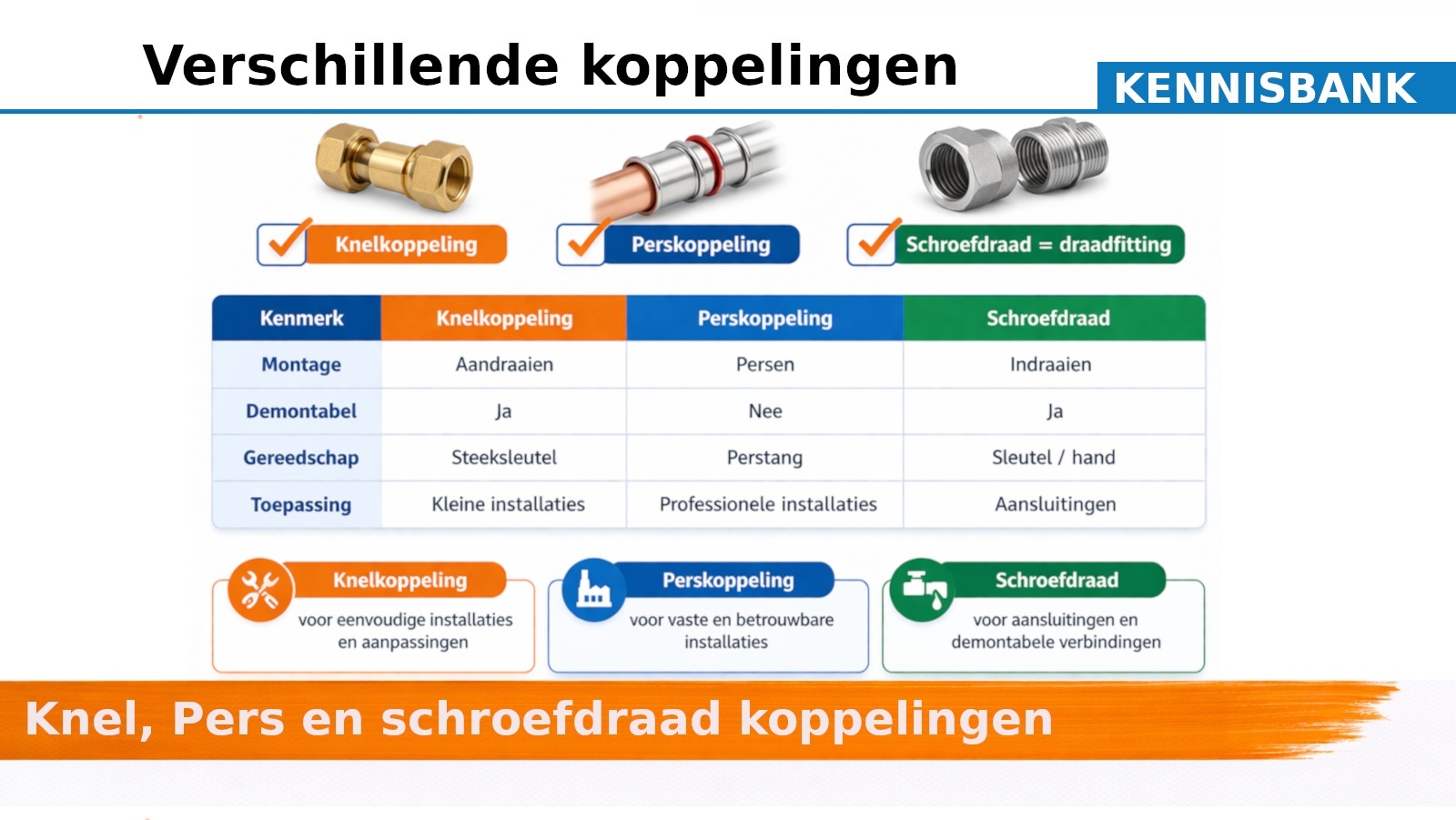

Overzicht van knel-, pers- en schroefdraadkoppelingen
In onderstaande tabel zie je de belangrijkste verschillen tussen de drie verbindingstechnieken.
| Kenmerk | Knelkoppeling | Perskoppeling | Schroefdraadkoppeling |
|---|---|---|---|
| Werking | Knelring wordt rondom de buis vastgeklemd | Fitting wordt permanent rondom de buis geperst | Binnen- en buitendraad worden in elkaar gedraaid |
| Gereedschap | Twee passende sleutels | Persmachine en passende persbek | Passende sleutel of montagegereedschap |
| Demonteerbaar | Gedeeltelijk, vaak met nieuwe knelring | Nee | Meestal wel |
| Afdichtingsmiddel | Niet op de knelverbinding | Niet bij een passend perssysteem | Vaak nodig, afhankelijk van de aansluiting |
| Typische toepassing | Reparaties en kleine uitbreidingen | Nieuwe en grotere leidinginstallaties | Aansluiten van installatieonderdelen |
| Belangrijkste voordeel | Geen persmachine nodig | Snelle montage bij veel verbindingen | Veelzijdig en vaak demonteerbaar |
Op mobiel kun je horizontaal scrollen voor het volledige overzicht.
Wanneer kies je welke koppeling?
De meest geschikte verbinding hangt af van de omvang van de installatie, het type leiding, de bereikbaarheid en de vraag of de verbinding later losgemaakt moet kunnen worden.
| Situatie | Meest logische keuze | Waarom |
|---|---|---|
| Reparatie van een koperen leiding | Knelkoppeling | Snel te monteren zonder persmachine |
| Kleine uitbreiding van een installatie | Knelkoppeling | Praktisch bij een beperkt aantal verbindingen |
| Volledige installatie met meerlagenbuis | Perskoppeling | Snelle en permanente montage bij veel verbindingen |
| Aansluiting op een pomp of afsluiter | Schroefdraad- of wartelverbinding | Het onderdeel kan later worden verwijderd |
| Overgang van leiding naar appendage | Combinatiefitting | Bijvoorbeeld pers aan de buiszijde en schroefdraad aan de aansluitzijde |
Welke koppeling past bij welk type buis?
De verbindingstechniek moet passen bij het gebruikte leidingsysteem. Een fitting voor koper kan niet automatisch worden gebruikt op meerlagenbuis, staal of RVS.
| Type buis | Gebruikelijke verbinding | Aandachtspunt |
|---|---|---|
| Koperen buis | Knel, pers of soldeer | Controleer maat, buishardheid en toepassing |
| Meerlagenbuis | Alu-pers of passende alu-knel | Gebruik een fitting voor de exacte maat en wanddikte |
| Stalen leiding | Pers, schroefdraad of geschikte knelverbinding | Stem de fitting af op materiaal en wanddikte |
| RVS buis | RVS perssysteem of passende schroefdraadverbinding | Gebruik een passend en compatibel systeem |
| Wicu- of zachte koperbuis | Geschikte knel- of persverbinding | Bij een knelverbinding kan een steunhuls nodig zijn |
Bekijk het assortiment leidingen en buizen en combineer de leiding met passende fittingen.

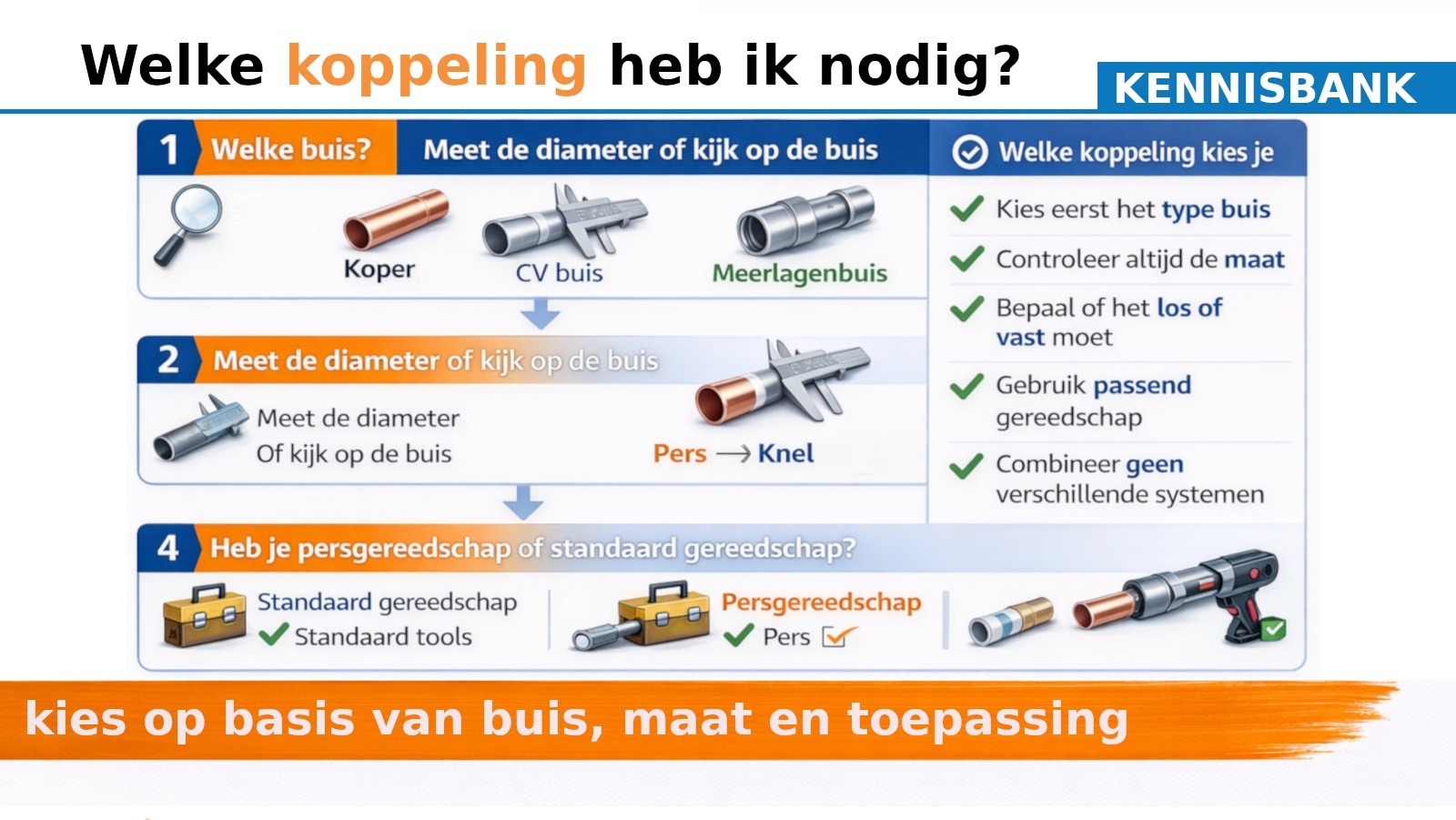

Waar moet je op letten bij het kiezen van een koppeling?
Controleer niet alleen de verbindingstechniek, maar ook de eigenschappen van de complete installatie.
- Controleer het buismateriaal en leidingsysteem.
De fitting moet geschikt zijn voor koper, meerlagenbuis, staal, RVS of het betreffende systeem. - Controleer de maat en wanddikte.
Dezelfde buitendiameter betekent niet dat iedere fitting geschikt is. - Bepaal het medium.
Denk aan drinkwater, verwarmingswater, gas, koelwater of perslucht. - Controleer druk en temperatuur.
De koppeling moet geschikt zijn voor de maximale bedrijfsomstandigheden. - Bepaal of de verbinding demonteerbaar moet zijn.
Pompen, filters en afsluiters moeten later vaak vervangen kunnen worden. - Controleer het beschikbare gereedschap.
Voor persverbindingen is een persmachine met de juiste persbek nodig. - Controleer de montageruimte.
Er moet voldoende ruimte zijn om sleutels, persbekken of andere gereedschappen correct te plaatsen.
Meer hulp nodig? Bekijk dan de bovenliggende kennisbankpagina over het kiezen van de juiste koppeling.
Veelgemaakte fouten bij het kiezen en monteren
Problemen ontstaan meestal doordat een fitting niet bij het leidingsysteem past of niet op de juiste manier wordt gemonteerd.
| Fout | Mogelijk gevolg | Oplossing |
|---|---|---|
| Alleen op diameter kiezen | De fitting past niet bij materiaal of wanddikte | Controleer het complete leidingsysteem |
| Verkeerd persprofiel gebruiken | Onvolledige persing of beschadigde fitting | Controleer profiel en maat van de persbek |
| Knelkoppeling verkeerd aandraaien | Lekkage of beschadiging | Volg het montagevoorschrift en houd de fitting tegen |
| Verkeerde schroefdraadafdichting | De verbinding blijft lekken | Kies afdichting voor de draadsoort en toepassing |
| Demonteerbaarheid en werkruimte vergeten | Onderdeel kan niet worden onderhouden of gemonteerd | Plan de verbinding en montagevolgorde vooraf |
Op mobiel kun je horizontaal scrollen voor het volledige overzicht.
Welke koppeling past het beste bij jouw installatie?
Er is geen koppeling die voor iedere situatie de beste keuze is. Voor een reparatie of kleine uitbreiding is een knelkoppeling vaak praktisch. Voor een complete installatie met veel verbindingen is een perskoppeling meestal sneller. Voor het aansluiten van pompen, afsluiters en andere appendages wordt vaak schroefdraad gebruikt.
Controleer altijd of de fitting past bij het buismateriaal, de maat, het medium, de druk en de temperatuur. Houd daarnaast rekening met het beschikbare gereedschap, de montageruimte en de gewenste demonteerbaarheid.
Veelgestelde vragen over knel-, pers- en schroefdraadkoppelingen
Meer kennis over koppelingen en leidingverbindingen
Binnen een installatie worden knel-, pers- en schroefdraadverbindingen regelmatig gecombineerd. Een leiding kan bijvoorbeeld met persfittingen worden aangelegd en met schroefdraad worden aangesloten op een pomp of afsluiter.
Controleer altijd of alle gebruikte onderdelen geschikt zijn voor hetzelfde leidingsysteem, het medium en de bedrijfsomstandigheden.
