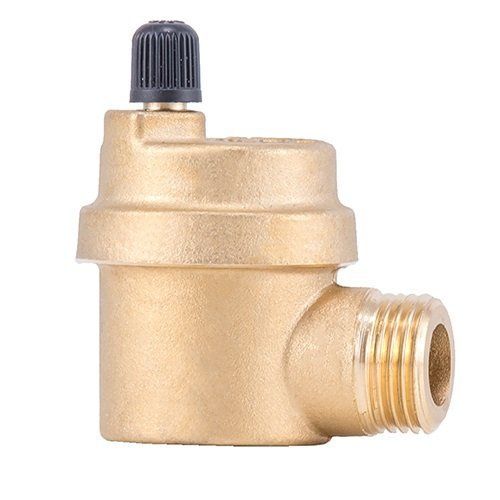

EnergyBy haakse automatische ontluchter 1/2inch met zijaansluiting compact
Bekijk alles uit de categorie Automatische ontluchter
Omschrijving
De EnergyBy haakse automatische ontluchter met zijaansluiting 1/2 inch compact voert lucht automatisch af uit verwarmings- en koelsystemen. Door de compacte bouw is deze uitvoering vooral praktisch op installatiepunten waar weinig ruimte beschikbaar is, maar wel een automatische ontluchter met 1/2 inch buitendraad nodig is.
De ontluchter is geschikt voor water en water-glycolmengsels tot maximaal 30% glycol, met een maximale werkdruk van 10 bar en een maximale werktemperatuur van +95 °C. De vergrendelingsdop maakt het mogelijk de automatische ontluchtingsfunctie af te sluiten wanneer dat nodig is.
Voert verzamelde lucht automatisch af
Voor installaties waar een zijdelingse aansluiting beter uitkomt
Voor passende 1/2 inch binnendraad
Water en glycol tot maximaal 30%
Deze 1/2 inch ontluchter met zijaansluiting voert lucht die tijdens het vullen of normaal gebruik in de installatie aanwezig is automatisch af. De zijaansluiting maakt deze uitvoering praktisch wanneer de aansluitrichting of beschikbare ruimte rond het ontluchtingspunt daarom vraagt. Daarnaast is een handmatige pin aanwezig om de functionaliteit van het ontluchtingsmechanisme te controleren.
- Bij een 1/2 inch aansluiting – de ontluchter heeft 1/2 inch buitendraad.
- Wanneer een haakse zijaansluiting beter uitkomt – bijvoorbeeld door de leidingopbouw of beschikbare montageruimte.
- Voor automatische ontluchting – lucht hoeft niet telkens handmatig te worden afgevoerd.
- Voor water/glycol – geschikt tot maximaal 30% glycol.
- Binnen de toepassingsgrenzen – maximaal 10 bar en +95 °C.
Wat doet een automatische ontluchter met zijaansluiting van 1/2 inch?
Tijdens het vullen van een cv-, verwarmings- of koelsysteem kan lucht achterblijven in leidingen en installatiecomponenten. Ook tijdens normaal gebruik kan zich opnieuw lucht verzamelen. Omdat lucht zich naar hogere punten in de installatie verplaatst, worden op geschikte ontluchtingspunten automatische ontluchters geplaatst.
Deze EnergyBy ontluchter voert verzamelde lucht automatisch af. Je hoeft het ontluchtingspunt daardoor niet iedere keer handmatig te openen. Dat is vooral praktisch op technische punten die tijdens normaal bedrijf zelfstandig ontlucht moeten kunnen worden.
Lucht kan de circulatie en warmteoverdracht verstoren en zich uiten in borrelende of stromende geluiden en luchtzakken. Een goed gekozen en correct geplaatste automatische ontluchter helpt deze lucht uit de installatie te verwijderen.
Lees meer in wat is een automatische ontluchter?
Waarom kiezen voor een compacte 1/2 inch ontluchter met zijaansluiting?
Het belangrijkste onderscheid is de zijaansluiting. Deze geeft de ontluchter een andere aansluitrichting dan een recht uitgevoerde variant. Dat kan praktisch zijn wanneer de leidingopbouw, beschikbare hoogte of positie van het ontluchtingspunt daarom vraagt.
De zijaansluiting verandert de ontluchtingsfunctie niet: verzamelde lucht wordt nog steeds automatisch afgevoerd. Controleer daarom zowel of de 1/2 inch aansluiting past als of de zijdelingse aansluitrichting geschikt is voor de beschikbare montageruimte.
Deze uitvoering heeft daarnaast een handmatige pin voor functionaliteitscontrole. Daarmee kan het ontluchtingsmechanisme bewust worden bediend om de werking te controleren, terwijl de normale luchtafvoer automatisch blijft verlopen. De vergrendelingsdop maakt het mogelijk het ontluchtingsapparaat af te sluiten wanneer dat nodig is.
Waar gebruik je deze EnergyBy automatische ontluchter?
Deze 1/2 inch ontluchter met zijaansluiting is bedoeld voor verwarmings- en koelsystemen met een passend ontluchtingspunt. De 1/2 inch buitendraad moet worden aangesloten op een geschikte 1/2 inch binnendraadaansluiting.
De plaats is minstens zo belangrijk als de aansluitmaat. Een automatische ontluchter hoort op een punt waar lucht zich daadwerkelijk kan verzamelen. Door de zijaansluiting is deze uitvoering vooral interessant wanneer de aansluitrichting beter aansluit op de beschikbare ruimte of constructie rondom het ontluchtingspunt.
Mogelijke toepassingen zijn cv- en verwarmingsinstallaties, vloerverwarmingsverdelers, pompgroepen, technische verdelers, ketelinstallaties, hoge punten in leidingtrajecten en gesloten koelsystemen binnen de opgegeven toepassingsgrenzen.
Bekijk ook waar je een ontluchter plaatst.
Wat zijn de voordelen van de zijaansluiting en controlepin?
Een automatische ontluchter voert lucht af zonder dat het ontluchtingspunt telkens handmatig bediend hoeft te worden. Het afvoeren van verzamelde lucht ondersteunt de circulatie van het systeemwater en helpt luchtgerelateerde geluiden en luchtzakken te beperken.
De zijaansluiting biedt een alternatieve montagerichting, terwijl het compacte formaat de benodigde ruimte rond het ontluchtingspunt beperkt. De automatische werking blijft daarbij hetzelfde: verzamelde lucht wordt zelfstandig afgevoerd.
- Automatische afvoer van verzamelde lucht
- Haakse zijaansluiting voor horizontale montage vanaf de zijkant
- Compacte uitvoering voor beperkte montageruimte
- 1/2 inch buitendraadaansluiting
- Water en glycol tot maximaal 30%
- Maximaal 10 bar en +95 °C
- Voorzien van afsluitdop
Automatisch of handmatig ontluchten bij een 1/2 inch aansluiting?
De aansluitmaat bepaalt niet welk type ontluchter nodig is. Een automatische ontluchter voert verzamelde lucht zelfstandig af. Bij een handmatige ontluchter moet het ventiel bewust worden geopend en weer gesloten.
Voor technische punten waar tijdens normaal bedrijf automatisch lucht moet worden afgevoerd, is een automatische uitvoering bedoeld. Een handmatige ontluchter past juist bij punten die bewust handmatig worden ontlucht, zoals veel radiatoren.
| Eigenschap | Automatisch | Handmatig |
|---|---|---|
| Luchtafvoer | Automatisch | Na bediening |
| Gebruik | Technische ontluchtingspunten | Bewust handmatig ontluchten |
Hoe monteer je een automatische ontluchter met zijaansluiting?
Controleer vóór montage of het installatiepunt geschikt is voor automatische ontluchting, een passende 1/2 inch binnendraadaansluiting heeft én voldoende ruimte biedt voor de zijdelingse aansluiting. Alleen de juiste draadmaat is niet voldoende: de ontluchter moet ook op een positie zitten waar lucht zich kan verzamelen.

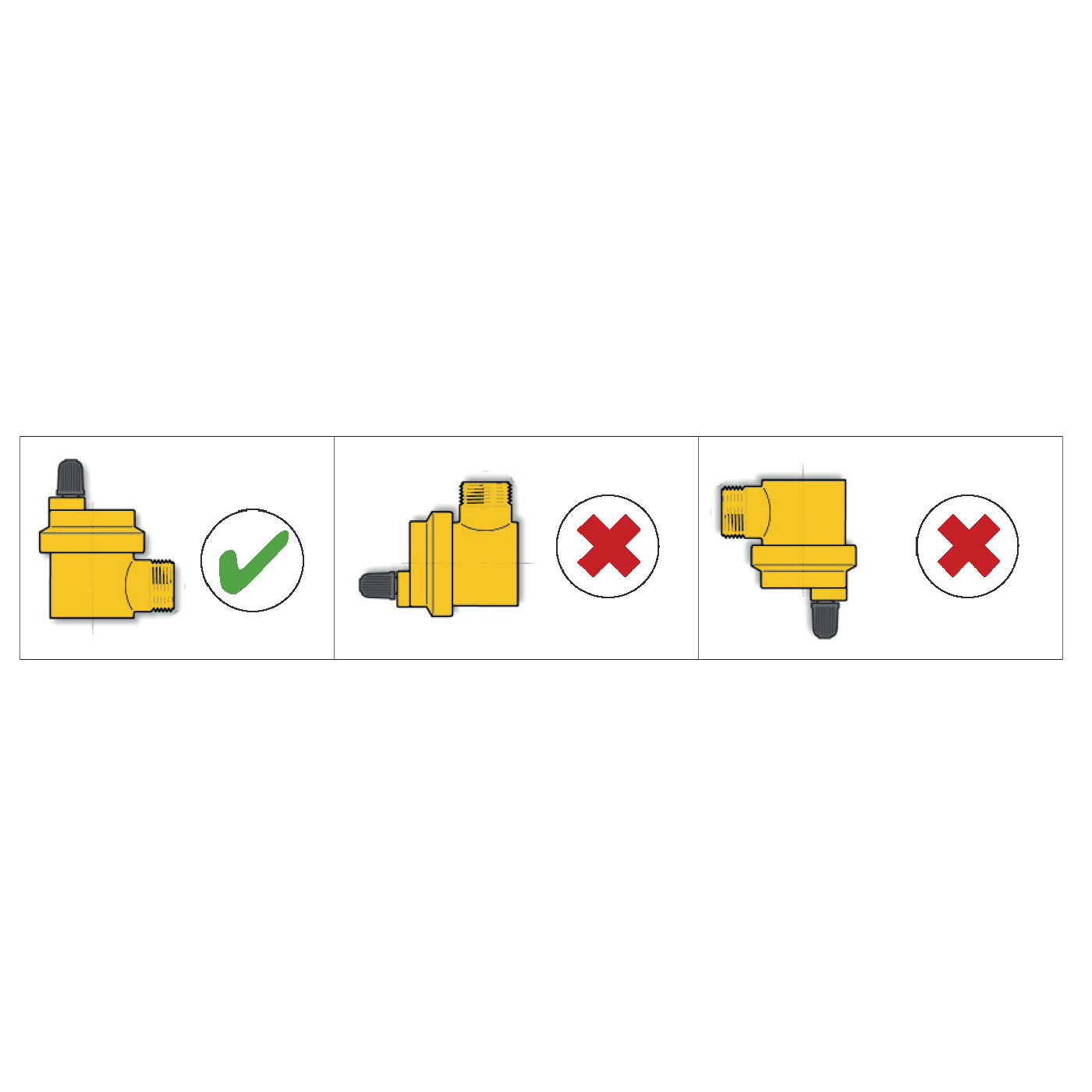

Automatische ontluchters functioneren doorgaans het best verticaal. Houd rekening met de voorschriften van product en installatie en zorg dat de ontluchter bereikbaar blijft voor controle en vervanging.
- Controleer draadmaat, ontluchtingspunt en de ruimte voor de zijaansluiting.
- Dicht de schroefdraad correct af.
- Voorkom vervuiling van het ontluchtingsmechanisme.
- Controleer na vullen de aansluiting op lekkage en correcte werking.
Een passende serviceklep voor de ontluchter kan het, wanneer de combinatie daarvoor geschikt is, eenvoudiger maken om de ontluchter later te verwijderen of vervangen zonder de volledige installatie af te tappen.
Meer weten over automatische ontluchters en de juiste plaatsing?
Een automatische ontluchter kiezen begint bij de juiste aansluiting, maar de werking wordt in de praktijk sterk bepaald door de plaats in het systeem. Lucht verzamelt zich op specifieke punten en juist daar moet een ontluchtingsmogelijkheid aanwezig zijn.
Ook montagestand en bereikbaarheid verdienen aandacht. Bij deze uitvoering speelt ook de aansluitrichting een rol. De zijaansluiting kan praktisch zijn in een specifieke leidingopbouw, maar er moet voldoende ruimte overblijven om de ontluchter correct te positioneren, te controleren en later te vervangen.
In de EnergyBy kennisbank behandelen we daarom de complete situatie: van de werking van automatische ontluchting tot de juiste plaats en vervanging.
Welke ontluchter of serviceklep heb je daarnaast nodig?
Niet ieder ontluchtingspunt heeft dezelfde aansluiting of functie. Controleer per punt welke draadmaat, bouwwijze en manier van ontluchten nodig zijn. Deze uitvoering met zijaansluiting is specifiek interessant bij een 1/2 inch aansluiting waar weinig montageruimte beschikbaar is.
Voor andere aansluitpunten kan een andere automatische ontluchter beter passen. Op plaatsen die bewust handmatig worden ontlucht, kies je juist een handmatige ontluchter.
Een passende serviceklep kan toekomstig onderhoud vereenvoudigen. Kijk daarom naar het complete ontluchtingspunt, niet alleen naar de ontluchter zelf.
Wanneer is deze compacte haakse 1/2 inch ontluchter de juiste uitvoering?
Voor een 1/2 inch ontluchtingspunt waar de zijdelingse aansluitrichting beter past bij de installatieopbouw.
Voor een passend ontluchtingspunt met 1/2 inch binnendraad.
Voor ontluchtingspunten waar een beperkte bouwhoogte of montageruimte belangrijk is.

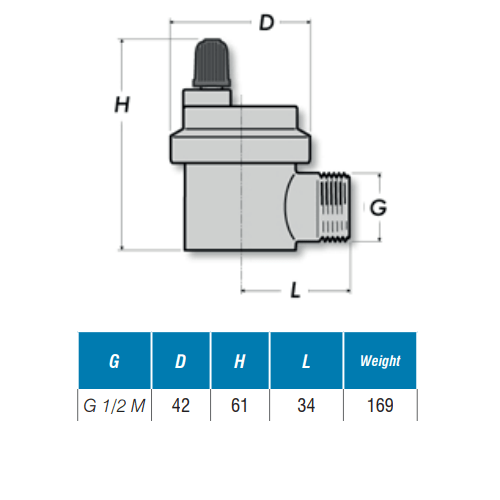

Technische specificaties
| Artikelnummer | EBAV.77.12 |
| EAN nummer | 7423456499427 |
| Merk | EnergyBy |
| Model | Automatische ontluchter |
| Aansluiting | MR (man x buitendraad) |
| Materiaal | Messing |
| Toepassing | Verwarming Biomassaketel Gasketel Houtvergasser Pelletketel Vaste brandstof ketel Koeling |
| Collecties 2 | Ontluchters |
| Verzendmethode | Pakket |
| Diameter | 1/2inch |
| Lengte | 46 |
| Breedte2 | 58 |
