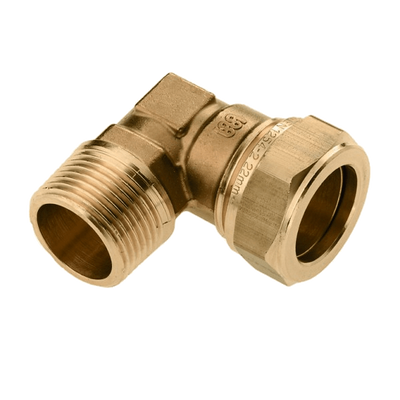

Messing knie koppeling met buitendraad
Een messing knie koppeling met buitendraad is een haakse koppeling van 90 graden waarmee een leiding onder een hoek kan worden aangesloten op een component met binnendraad. Deze fitting heeft aan één zijde een knelverbinding voor de buis en aan de andere zijde een buitendraad aansluiting.
13 artikelen
Nog 4 beschikbaar
Op voorraad
Op voorraad
Op voorraad
Op voorraad
Nog 3 beschikbaar
Op voorraad
Op voorraad
Op voorraad
Op voorraad
Op voorraad
Nog 4 beschikbaar
Deze koppeling wordt ook wel bocht naar buitendraad, kniefitting buitendraad of haakse koppeling buitendraad genoemd. In installaties wordt deze fitting vaak gebruikt wanneer een leiding onder een hoek moet worden aangesloten op bijvoorbeeld een afsluiter, koppeling, kraan of verdeler met binnendraad.
De knelzijde zorgt voor een stevige verbinding rondom de buis, terwijl de buitendraadzijde het mogelijk maakt om de koppeling in een binnendraad aansluiting te draaien. Hierdoor kan een haakse verbinding eenvoudig worden gemaakt zonder dat solderen of persen nodig is.
Meer uitleg over de werking van deze koppelingen vind je in onze kennisbank over
messing knelfittingen.
Bekijk ook alle uitvoeringen binnen de categorie
messing knelfittingen.
Waarvoor gebruik je een knie koppeling met buitendraad?
Een knie koppeling met buitendraad wordt gebruikt wanneer een leiding onder een hoek van 90 graden moet worden aangesloten op een component met binnendraad.
Veel voorkomende toepassingen zijn:
- aansluiting van een waterleiding op een afsluiter of kraan
- aansluiting van leidingen in een CV-installatie
- koppeling naar verdeelstukken of appendages
- aansluiten van technische installaties
- aanpassen van bestaande leidinginstallaties
Door de haakse vorm kan een leiding eenvoudig van richting veranderen terwijl deze tegelijkertijd op een schroefdraad aansluiting wordt aangesloten.
Voordelen van een messing knie koppeling met buitendraad
Messing knelfittingen worden veel gebruikt vanwege hun betrouwbaarheid en eenvoudige montage.
Belangrijke voordelen zijn:
- maakt een haakse bocht van 90 graden mogelijk
- aansluiting op componenten met binnendraad
- montage zonder solderen
- geen persgereedschap nodig
- sterke en lekvrije verbinding
- corrosiebestendig messing
Hierdoor is een kniefitting met buitendraad een praktische oplossing voor installateurs en doe-het-zelvers.
Nadelen van knelfittingen
Hoewel knelfittingen eenvoudig te monteren zijn, zijn er enkele aandachtspunten:
- correcte montage is belangrijk voor een lekvrije verbinding
- schroefdraad moet goed worden afgedicht
- bij demontage kan de knelring vast blijven zitten
Wanneer een knelring vastzit kun je hier lezen hoe je een
knelring van een buis verwijdert.
Beschikbare diameters
Messing knie koppelingen met buitendraad zijn verkrijgbaar in verschillende combinaties van knelmaat en draadmaat.
Veel voorkomende uitvoeringen zijn:
- 10 mm knel x 3/8 inch buitendraad
- 12 mm knel x 1/2 inch buitendraad
- 15 mm knel x 1/2 inch buitendraad
- 15 mm knel x 3/4 inch buitendraad
- 22 mm knel x 3/4 inch buitendraad
- 22 mm knel x 1 inch buitendraad
- 28 mm knel x 1 inch buitendraad
Controleer altijd zowel de buismaat als de draadmaat voordat je een koppeling kiest.
Montage van een knie koppeling met buitendraad
Een knie koppeling met buitendraad kan eenvoudig worden gemonteerd met standaard installateursgereedschap.
De belangrijkste stappen zijn:
- snijd de buis recht af
- braam de buis zorgvuldig af
- schuif wartelmoer en knelring over de buis
- plaats de buis volledig in de knelzijde
- draai de wartelmoer stevig vast
- draai de buitendraad van de koppeling in een binnendraad aansluiting
Lees het volledige stappenplan in onze kennisbank over
knelfitting installeren.
Benodigd gereedschap
Voor het installeren van een knelfitting heb je meestal standaard gereedschap nodig zoals:
- pijpensnijder
- ontbramer
- steeksleutel
- verstelbare sleutel
Met het juiste gereedschap voorkom je beschadiging van de knelring en zorg je voor een betrouwbare verbinding.
Veelgestelde vragen over knie koppelingen met buitendraad
Wat is een knie koppeling met buitendraad precies?
Een knie koppeling met buitendraad is een haakse knelfitting waarmee een buis onder een hoek van 90 graden kan worden aangesloten op een aansluiting met binnendraad. De knelzijde wordt op de buis gemonteerd, terwijl de buitendraadzijde in een binnendraad aansluiting wordt gedraaid. Hierdoor kan een leiding eenvoudig van richting veranderen en tegelijkertijd op een andere component worden aangesloten.
Wanneer gebruik je een bocht naar buitendraad in een installatie?
Een bocht naar buitendraad wordt gebruikt wanneer een leiding onder een hoek moet worden aangesloten op bijvoorbeeld een afsluiter, koppeling, verdeler of kraan met binnendraad. Dit komt veel voor in waterleidingen, CV-installaties en technische installaties waar leidingen niet altijd in een rechte lijn kunnen worden geplaatst.
Is een knie koppeling met buitendraad geschikt voor CV-installaties?
Ja, deze koppelingen worden vaak gebruikt in CV-installaties, bijvoorbeeld bij radiatoraansluitingen of bij het aansluiten van leidingen op afsluiters en verdelers. Het is wel belangrijk om te controleren of de fitting geschikt is voor de druk en temperatuur van de installatie.
Moet de schroefdraad van een knie koppeling worden afgedicht?
Ja, wanneer een buitendraad in een binnendraad aansluiting wordt gedraaid moet de schroefdraad altijd goed worden afgedicht met geschikt afdichtingsmateriaal. Dit voorkomt lekkage en zorgt voor een betrouwbare verbinding.
Kan een knelfitting opnieuw worden gebruikt?
Een knelfitting kan vaak opnieuw worden gebruikt wanneer deze voorzichtig wordt gedemonteerd. In veel gevallen wordt echter aanbevolen om een nieuwe knelring te gebruiken bij herinstallatie, zodat de verbinding weer optimaal kan afdichten.
