Alu-persfittingen zijn perskoppelingen voor het verbinden van meerlagenbuis, ook wel Alu-PEX genoemd. Met een persmachine en de voorgeschreven persbek wordt de fitting permanent op de buis geperst. Dit systeem wordt veel gebruikt in drinkwater-, cv-, radiator-, vloerverwarmings- en waterzijdige warmtepompinstallaties.
Een betrouwbare verbinding ontstaat alleen wanneer buis, fitting, maat, persprofiel en montagewijze bij hetzelfde systeem passen. De buis moet haaks worden afgeknipt, correct worden gekalibreerd en volledig tot de voorgeschreven insteekdiepte in de fitting worden geplaatst.
- Ja → bij een compleet meerlagenbuissysteem
- Ja → wanneer veel verbindingen snel moeten worden gemonteerd
- Ja → voor een permanente, reproduceerbare verbinding
- Niet zonder controle → wanneer buismaat, wanddikte of persprofiel onbekend zijn
- Let op → gebruik voor drinkwater alleen een daarvoor toegelaten systeem
Wat is een alu-persfitting?
Een alu-persfitting is ontworpen voor een specifieke meerlagenbuis. Het insteekdeel gaat in de buis en de metalen pershuls ligt rondom de buitenzijde. Tijdens het persen worden huls, buis en fitting gecontroleerd vervormd. De afdichtringen sluiten de verbinding af.
Fittinglichaam
Vormt de doorlaat en bepaalt of het om een koppeling, bocht, T-stuk of draadovergang gaat.
Pershuls
Wordt door de persbek vervormd en zorgt voor de mechanische verbinding rondom de buis.
Afdichtringen
Dichten tussen fitting en buis af. Materiaal en uitvoering moeten geschikt zijn voor het medium en de temperatuur.
Controlevenster
Bij veel uitvoeringen laat een opening zien of de buis tot de vereiste diepte is ingestoken.
Hoe maak je een alu-persverbinding?
Volg altijd de montage-instructies van de fabrikant. Onderstaande stappen geven de gebruikelijke werkwijze weer.
- Meet en markeer. Bepaal de lengte zonder spanning op de uiteindelijke verbinding.
- Knip de buis haaks af. Gebruik een scherpe buisschaar die bij meerlagenbuis past.
- Kalibreer en ontbraam. Herstel de ronde vorm en maak een invoerschuinte volgens het systeemvoorschrift.
- Controleer de fitting. Kijk of de afdichtringen aanwezig, schoon en onbeschadigd zijn.
- Steek de buis volledig in. Controleer de insteekdiepte via markering of controlevenster.
- Plaats de juiste persbek. Gebruik exact het voorgeschreven profiel en de juiste maat.
- Pers één volledige cyclus. Plaats de bek recht en laat de machine de cyclus volledig afronden.
- Controleer en beproef. Inspecteer de persing en voer de voorgeschreven druk- of dichtheidsproef uit.
Lees voor meer uitleg ook meerlagenbuis installeren.
Welke persbek heb je nodig?
De persbek bepaalt de vorm waarin de pershuls wordt vervormd. TH is een veelvoorkomend profiel bij alu-persfittingen, maar er bestaan ook andere profielen. De juiste keuze volgt altijd uit de documentatie van de fittingfabrikant.
| Controle | Waarom belangrijk? |
|---|---|
| Persprofiel | Een verkeerd profiel vervormt de huls niet volgens de systeemgoedkeuring. |
| Bekmaat | De maat moet exact overeenkomen met de fitting en buis. |
| Persmachine | Bek, machine en benodigde perskracht moeten compatibel zijn. |
| Conditie | Een versleten, vervuilde of beschadigde bek kan een onjuiste persing veroorzaken. |
Bekijk welke persbek je nodig hebt en het overzicht van soorten persbekken.
Waarvoor gebruik je alu-persfittingen?
Alu-persfittingen worden toegepast waar meerlagenbuizen worden gebruikt. De daadwerkelijke geschiktheid hangt af van de productgoedkeuring, druk- en temperatuurklasse en de voorschriften van het complete systeem.
- Drinkwater en sanitair: alleen met een daarvoor toegelaten fitting en buis.
- CV-installaties: voor hoofdleidingen, aftakkingen en radiatoraansluitingen binnen de systeemgrenzen.
- Vloerverwarming: bijvoorbeeld voor aanvoer, retour, verdeleraansluiting en distributieleidingen.
- Waterzijdige warmtepompleidingen: wanneer druk en temperatuur binnen de specificaties vallen.
- Nieuwbouw en renovatie: geschikt voor snelle montage van complete leidingtrajecten.
Alu-persfitting of alu-knelfitting?
| Eigenschap | Alu-persfitting | Alu-knelfitting |
|---|---|---|
| Montage | Persmachine en juiste persbek | Passende sleutels |
| Verbinding | Permanent | Mechanisch en beperkt demontabel |
| Montagesnelheid | Snel bij veel verbindingen | Praktisch bij enkele verbindingen |
| Bereikbaarheid | Volg voorschriften voor weggewerkte montage | Doorgaans bereikbaar houden volgens voorschrift |
| Typische keuze | Complete installaties en seriematige montage | Reparatie, overgang of zichtbare aansluiting |
Lees de volledige vergelijking in alu-persfitting vs alu-knelfitting.
Welke soorten alu-persfittingen zijn er?
Kies eerst het juiste systeem en de juiste maat. Bepaal daarna welke fittingvorm het leidingtraject nodig heeft:
- Rechte koppeling: verbindt twee meerlagenbuizen met dezelfde maat.
- Verloopkoppeling: maakt een overgang tussen twee buisdiameters.
- Bocht: verandert de richting zonder de buis scherp te buigen.
- T-stuk: maakt een aftakking, eventueel met een afwijkende middenmaat.
- Puntstuk of schroefbus: gaat over naar buiten- of binnendraad.
- Muurplaat: maakt een vast aansluitpunt voor kraan of appendage.
- Pers-knelset: maakt een overgang naar een geschikte messing knelaansluiting.
Bekijk het assortiment alu-persfittingen en de alu-pers-knelset.

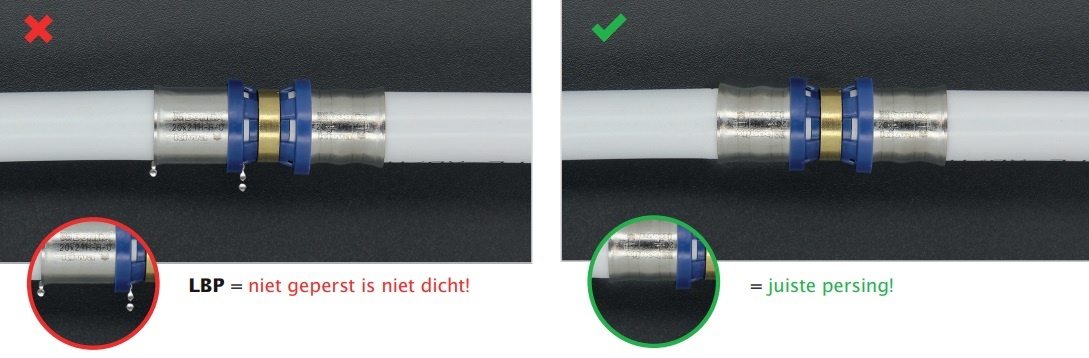

Leak Before Press en drukbeproeving
Sommige persfittingen hebben een Leak Before Press-functie. Een nog niet geperste verbinding is dan binnen de door de fabrikant aangegeven testcondities tijdens een dichtheidsproef herkenbaar. Zo kan een vergeten persing eerder worden gevonden.
- Controleer of de gekozen fitting deze functie daadwerkelijk heeft
- Gebruik de testmethode en het drukbereik uit de systeemdocumentatie
- Beschouw Leak Before Press niet als vervanging voor visuele controle
- Voer na montage altijd de voorgeschreven beproeving uit
Fouten bij het persen van meerlagenbuis
| Fout | Risico | Voorkomen |
|---|---|---|
| Buis niet haaks afknippen | Onjuiste insteek en belasting | Gebruik een scherpe geschikte buisschaar |
| Niet kalibreren of ontbramen | Beschadigde afdichtring of te kleine insteekdiepte | Gebruik het juiste kalibreergereedschap |
| Buis niet volledig insteken | Zwakke of lekkende verbinding | Markeer en controleer de insteekdiepte |
| Verkeerd persprofiel | Foutieve vervorming van de huls | Controleer fittingmerk, profiel en maat |
| Scheef of dubbel persen | Beschadiging of onbetrouwbare verbinding | Plaats de bek recht en pers één volledige cyclus |
| Geen eindcontrole | Vergeten persing blijft onopgemerkt | Inspecteer en beproef de complete installatie |
Veelgestelde vragen over alu-persfittingen
Alu-persfittingen combineren met meerlagenbuis en gereedschap
Een alu-persverbinding bestaat niet alleen uit een fitting. De meerlagenbuis moet qua buitenmaat en wanddikte bij het systeem passen. Daarnaast zijn een geschikte buisschaar, kalibreerder, persmachine en persbek nodig.
Bepaal vooraf het volledige leidingtraject en beperk onnodige verbindingen in vloeren en wanden. Houd rekening met bereikbaarheid, leidingbeweging, bevestiging en de voorschriften voor weggewerkte verbindingen.
Voor een overgang naar een bestaande koperen of stalen installatie kun je een draadovergang, knelfitting of geschikte pers-knelset gebruiken. Controleer beide aansluitzijden afzonderlijk.
EnergyBy: alu-persfittingen voor meerlagenbuizen
Bij EnergyBy vind je alu-persfittingen voor het verbinden, vertakken en aansluiten van meerlagenbuizen. Het assortiment bevat onder meer rechte koppelingen, verlopen, bochten, T-stukken, muurplaten en overgangen naar schroefdraad of een knelaansluiting.
Selecteer de fitting op basis van de exacte buismaat, uitvoering en het benodigde persprofiel. Combineer de fittingen met passende meerlagenbuizen en het juiste montagegereedschap.
