Soorten persbekken verschillen in formaat, persprofiel en toepassing. De juiste keuze wordt bepaald door het perssysteem van de fitting, de leidingdiameter en de persmachine die je gebruikt. Een persbek met de juiste diameter is dus niet automatisch geschikt wanneer het profiel niet overeenkomt.
In de praktijk kom je onder andere mini- of compacte persbekken, standaard/heavy-duty persbekken en perskettingen tegen. Daarnaast bestaan verschillende persprofielen, zoals M, V, TH, U en H. Deze profielen horen bij specifieke fittingsystemen en mogen niet zonder controle worden uitgewisseld.
- Weinig werkruimte → compacte persmachine met passende mini-persbek
- Veel verschillende diameters → standaard/heavy-duty persmachine met passende persbekken
- Grote leidingdiameters → vaak persketting of persring met tussenbek
- Twijfel over profiel → controleer altijd de fittingserie en fabrikantdocumentatie
- Nieuwe persbek nodig → bekijk het assortiment persgereedschap
Welke soorten persbekken zijn er?
Persbekken kun je grofweg indelen op basis van de persmachine en de diameter waarvoor ze bedoeld zijn. De meest voorkomende hoofdgroepen zijn compacte persbekken, standaard persbekken en perskettingen of persringen voor grotere diameters.
- Mini- of compacte persbekken – voor compacte persmachines en kleinere tot middelgrote diameters.
- Standaard of heavy-duty persbekken – voor grotere persmachines en een brede reeks diameters.
- Perskettingen / persringen – voor grotere diameters waarbij een gewone tweedelige persbek minder praktisch of niet geschikt is.
Meer uitleg over wat een persbek doet en hoe deze samenwerkt met een persmachine lees je in persbekken.
Wat zijn mini- of compacte persbekken?
Mini- of compacte persbekken zijn ontworpen voor kleinere persmachines. Ze zijn lichter en nemen minder ruimte in, waardoor ze prettig werken in technische ruimtes, woningen, krappe leidingkokers en boven het hoofd.
- compacte afmetingen;
- lager gewicht;
- goed manoeuvreerbaar in kleine ruimtes;
- geschikt voor veel voorkomende kleinere en middelgrote leidingmaten;
- alleen te gebruiken met compatibele compacte persmachines.
Wat zijn standaard of heavy-duty persbekken?
Standaard of heavy-duty persbekken worden gebruikt met grotere persmachines en bieden meestal een bredere inzet over verschillende leidingdiameters. Ze worden veel toegepast bij grotere installaties, utiliteit en leidingwerk waar meer perskracht of een grotere diameter nodig is.
- geschikt voor een brede reeks diameters;
- geschikt voor zwaardere en grotere installaties;
- veel profiel- en maatvarianten beschikbaar;
- vaak inzetbaar in combinatie met persringen of perskettingen;
- groter en zwaarder dan compacte persmachines.
Bij grote diameters wordt niet altijd meer met een klassieke tweedelige persbek gewerkt. Dan kan een persketting of persring nodig zijn.
Wat is een persketting of persring?
Voor grotere buisdiameters worden vaak perskettingen of persringen gebruikt. Deze bestaan uit meerdere scharnierende segmenten die rondom de fitting worden geplaatst. De ring wordt vervolgens met een passende tussenbek of adapter door de persmachine aangedreven.
Het voordeel is dat de kracht rondom een grotere fitting gecontroleerd kan worden aangebracht. Welke diameter vanaf een persring wordt gebruikt, verschilt per systeem en persmachine.
- grotere cv- en verwarmingsleidingen;
- utiliteitsinstallaties;
- industriële leidingnetten;
- grotere koper-, staal- of andere metalen perssystemen.

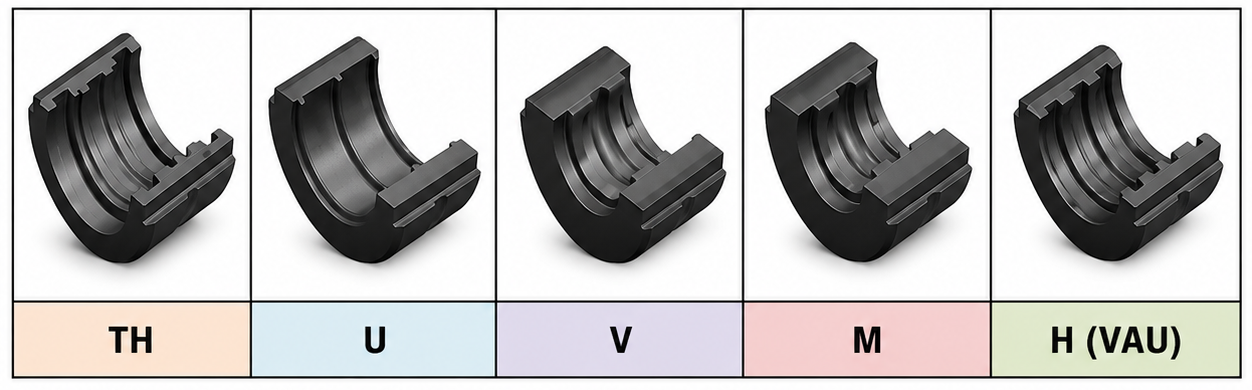

Welke persprofielen bestaan er?
Naast het formaat van de persbek is vooral het persprofiel belangrijk. Het profiel bepaalt waar en hoe de persbek de fitting vervormt. Veel voorkomende profielen zijn onder andere:
- M-profiel
- V-profiel
- TH-profiel
- U-profiel
- H-profiel
Wanneer kom je M- en V-profiel tegen?
M- en V-profiel worden veel gebruikt bij metalen perssystemen, waaronder koper en verzinkt staal. Welke van beide profielen nodig is, wordt bepaald door de specifieke fittingserie.
Bij roodkoperen persfittingen kan bijvoorbeeld M-profiel of V-profiel voorkomen. De diameter zegt niets over het profiel: een M22- en V22-persbek zijn allebei bedoeld voor 22 mm verbindingen, maar hebben een andere perscontour.
Lees meer over deze toepassingen bij roodkoperen persfittingen voor water en cv, roodkoperen persfittingen voor gas en staalverzinkte persfittingen.
Wanneer kom je TH-, U- en H-profiel tegen?
TH-, U- en H-profielen komen veel voor bij perssystemen voor meerlagenbuis en andere kunststof/metalen leidingsystemen. Ook hier geldt dat het profiel niet op basis van de buisdiameter alleen kan worden gekozen.
- TH-profiel – veel toegepast bij verschillende meerlagenbuissystemen;
- U-profiel – eveneens veel gebruikt bij meerlagenbuis, afhankelijk van merk en fittingserie;
- H-profiel – komt voor bij specifieke systemen en fabrikanten.
Meer over de bijbehorende fittingtechniek lees je bij alu-persfittingen.
Wat is het verschil tussen M-, V-, TH-, U- en H-profiel?
Persprofielen verschillen in de vorm van de perscontour en de manier waarop de fitting wordt vervormd. Het profiel is gekoppeld aan het ontwerp van de fitting. Gebruik deze tabel daarom als praktische vergelijking, maar controleer voor montage altijd welk profiel de fabrikant van de specifieke fittingserie voorschrijft.
| Persprofiel | Komt vaak voor bij | Veel voorkomende leiding-/fittingsoorten | Belangrijk om te weten |
|---|---|---|---|
| M-profiel | Verschillende metalen perssystemen | Onder andere koper en staal, afhankelijk van fittingserie | Niet uitwisselbaar met V-profiel tenzij de fabrikant dit expliciet toestaat |
| V-profiel | Verschillende metalen perssystemen | Onder andere koper en staal, afhankelijk van fittingserie | Heeft een andere perscontour dan M-profiel; controleer altijd de systeemdocumentatie |
| TH-profiel | Veel meerlagenbuissystemen | Alu-meerlagenbuis en kunststof/metalen perssystemen | Een gelijke buisdiameter betekent niet dat iedere TH-fitting uitwisselbaar is |
| U-profiel | Verschillende meerlagenbuissystemen | Meerlagenbuis en specifieke kunststof/metalen fittingsystemen | Lijkt qua toepassing op TH, maar heeft een andere perscontour |
| H-profiel | Specifieke meerlagen- en fabrikantgebonden systemen | Afhankelijk van merk en fittingserie | Altijd controleren of H-profiel expliciet voor de fitting is vrijgegeven |
Mini-persbek, standaard persbek of persketting?
| Eigenschap | Mini / compact | Standaard / heavy-duty | Persketting / persring |
|---|---|---|---|
| Persmachine | Compacte machine | Standaard/heavy-duty machine | Machine met passende tussenbek/adaptor |
| Werkruimte | Zeer geschikt voor krappe ruimtes | Meer ruimte nodig | Voldoende ruimte rondom grotere fitting nodig |
| Diameters | Klein tot middelgroot, systeemafhankelijk | Brede diameterrange | Vooral grotere diameters |
| Gewicht | Lichter | Zwaarder | Afhankelijk van ring en machine |
| Typische toepassing | Woningbouw en krappe installatieruimtes | Woningbouw, utiliteit en grotere installaties | Grote metalen leidingsystemen en utiliteit |
Welke persbek heb je nodig?
Gebruik onderstaande volgorde om een verkeerde persbek te voorkomen. De fitting bepaalt het profiel; daarna pas kies je diameter en type persgereedschap.
Controleer eerst het perssysteem
- welke fittingserie gebruik je?
- welk persprofiel schrijft de fabrikant voor?
- welke diameter heeft de fitting?
- is een gewone persbek of persring vereist?
- welke perskracht of machineklasse is nodig?
Controleer daarna het gereedschap
- past de persbek mechanisch op de persmachine?
- is de bek geschikt voor de gebruikte machineklasse?
- is de bekmaat exact gelijk aan de fittingmaat?
- zijn persbek en scharnier schoon en onbeschadigd?
- is de persmachine onderhouden en gebruiksklaar?
Past iedere persbek op iedere persmachine?
Nee. Persbekken verschillen niet alleen in profiel en maat, maar ook in aansluiting, machineklasse en toegestane perskracht. Een compacte persbek hoort niet automatisch op een standaard heavy-duty persmachine en andersom.
- controleer merk en type persmachine;
- controleer de toegestane persbekserie;
- controleer eventuele adapter of tussenbek;
- controleer of de fabrikant de combinatie expliciet toestaat.
Bekijk beschikbare machines, bekken en accessoires in de categorie persgereedschap.
Wanneer moet je een persbek controleren of vervangen?
Een persbek is slijtagegevoelig gereedschap. Vuil, corrosie, beschadigde scharnierpunten of afwijkende persvlakken kunnen de persing beïnvloeden. Controleer daarom de staat van de bek regelmatig en volg de onderhouds- en keuringsvoorschriften van de fabrikant.
- houd de perscontour schoon;
- controleer scharnierpunten en borging;
- gebruik geen bek met zichtbare schade of vervorming;
- respecteer inspectie- en onderhoudsintervallen;
- gebruik geen onbekende combinatie van machine en bek.
Welke fouten worden gemaakt bij het kiezen van persbekken?
| Fout | Mogelijk gevolg | Voorkomen |
|---|---|---|
| Alleen op diameter kiezen | Verkeerd persprofiel | Fittingserie en profiel controleren |
| Verkeerd profiel gebruiken | Onjuiste vervorming van de fitting | Fabrikantvoorschrift volgen |
| Mini-bek op niet-compatibele machine gebruiken | Onjuiste of onveilige gereedschapscombinatie | Machinecompatibiliteit controleren |
| Versleten bek blijven gebruiken | Afwijkende perscontour | Inspecteren, onderhouden en tijdig vervangen |
| Persring zonder juiste tussenbek gebruiken | Systeem werkt niet correct | Complete gereedschapscombinatie controleren |
Veelgestelde vragen over soorten persbekken
Persbek kiezen bij het gebruikte fittingsysteem
De persbek staat nooit los van het fittingsysteem. Bepaal daarom eerst welk type fitting wordt gemonteerd en welk profiel daarvoor is vrijgegeven. Controleer daarna de diameter en de persmachine.
Bij meerlagenbuis lees je verder bij alu-persfittingen. Voor metalen systemen zijn onder andere roodkoperen persfittingen voor water en cv, roodkoperen persfittingen voor gas en staalverzinkte persfittingen relevant.
Wil je eerst weten hoe een persbek precies werkt? Lees dan het algemene artikel persbekken.
Persbekken en persgereedschap kiezen bij EnergyBy
Bij EnergyBy vind je persgereedschap voor verschillende leiding- en fittingsystemen. Kies een persbek nooit alleen op de diameter, maar controleer altijd het voorgeschreven persprofiel en de compatibiliteit met de gebruikte persmachine.
Voor grotere diameters kan een persketting of persring nodig zijn. Controleer dan ook welke tussenbek of adapter nodig is en of de complete combinatie door de fabrikant is toegestaan.
