Roodkoperen persfittingen voor water en cv: werking, montage en keuzehulp
Fittingen
Roodkoperen persfittingen voor water en cv verbinden passende koperen buizen snel en permanent met een persmachine. Tijdens het persen wordt de fitting gecontroleerd om de buis vervormd. De afdichtring in de fitting zorgt samen met de geperste verbinding voor een dichte installatie.
Deze roodkoperen persfittingen worden gebruikt voor drinkwater, warm en koud water, cv-installaties en andere expliciet toegestane waterzijdige toepassingen. Voor een betrouwbare verbinding moeten buis, fitting, afdichtring, persprofiel en persgereedschap exact bij elkaar passen.
- Voor een goedgekeurd koperen leidingsysteem
- Wanneer snelle en reproduceerbare montage belangrijk is
- Voor drinkwater, cv en andere toegestane waterzijdige toepassingen
- Wanneer je beschikt over een geschikte, onderhouden persmachine en de juiste profielbek
Wat is een roodkoperen persfitting?
Een roodkoperen persfitting is een metalen fitting met een pershuls of persuiteinde en een geïntegreerde afdichtring. De fitting wordt over een passende buis geschoven en daarna met een persmachine vervormd. Daardoor kan de verbinding niet zoals een schroef- of knelkoppeling worden losgedraaid.
De uitvoeringen voor water en cv zijn gemaakt van roodkoper en meestal voorzien van een zwarte EPDM-ring. BONFIX gebruikt binnen dit systeem M-profiel; in het assortiment komen daarnaast V-profiel uitvoeringen voor. Lees voor het algemene onderscheid ook wat zijn fittingen?
Wat doet de EPDM-afdichtring?
De zwarte EPDM-ring ligt in een gevormde zitting in de fitting. Wanneer de verbinding wordt geperst, wordt de fitting rondom buis en afdichtring vervormd. De ring moet schoon, onbeschadigd en correct geplaatst zijn.
- Controleer vóór montage of de ring aanwezig is.
- Verwijder metaalspanen en vuil uit buis en fitting.
- Beschadig de ring niet met een braam of scherp buiseinde.
- Gebruik geen olie, vet, lijm of willekeurig smeermiddel.
- Vervang de ring alleen volgens het voorschrift van de systeemfabrikant.
Wat betekent Leak Before Pressed?
Leak Before Pressed, afgekort LBP, helpt een vergeten persverbinding tijdens de voorgeschreven druk- of dichtheidsproef te herkennen. Een correct gemonteerde maar nog niet geperste fitting laat tijdens de test lekkage zien. Na correct persen wordt de verbinding dicht.
LBP vervangt de druktest niet. Iedere verbinding moet visueel worden gecontroleerd en de complete installatie moet volgens het geldende voorschrift worden beproefd.
Waarvoor worden roodkoperen persfittingen gebruikt?
- Drinkwaterinstallaties
- Warm- en koudwaterleidingen
- CV-installaties en radiatorleidingen
- Behandeld water en geschikte koelwaterinstallaties
- Droge perslucht en technische toepassingen binnen de productspecificatie
Welke buis en maat heb je nodig?
Roodkoperen persfittingen moeten worden gecombineerd met koperen buizen die door de fabrikant voor het systeem zijn goedgekeurd, veelal buis volgens EN 1057. De maat van de fitting verwijst naar de buitendiameter van de buis in millimeters.
| Voorbeeld | Betekenis | Extra controle |
|---|---|---|
| 22 x 22 mm | Twee perszijden voor 22 mm buis | M- of V-profielbek 22 mm volgens fitting |
| 28 mm x buitendraad | Persovergang naar draadaansluiting | Draadsoort, inchmaat en afdichting |
| Verlopend | Twee verschillende buisdiameters | Persbek per perszijde |
De technische reeks loopt breed; EnergyBy toont binnen deze productgroep gangbare maten voor cv-installaties. Lees ook buismaten in mm uitgelegd en koperbuizen.
Welke persbek gebruik je voor koper?
Het juiste persprofiel wordt bepaald door het merk en het specifieke perssysteem. De BONFIX-roodkoperen persfittingen voor water en cv gebruiken volgens de technische documentatie een M-profiel. Binnen het assortiment komen ook V-profiel uitvoeringen voor, onder andere bij specifieke AesPRES-producten. Een M22-persbek past alleen bij een 22 mm M-profielverbinding; een V22-persbek alleen bij een 22 mm V-profielverbinding.
- Gebruik nooit een ander profiel omdat de maat hetzelfde lijkt.
- Controleer of persmachine en persbek onderling compatibel zijn.
- Inspecteer de bek op vuil, slijtage en beschadiging.
- Laat machine en bekken volgens voorschrift onderhouden en kalibreren.
- Zorg vóór montage voor voldoende manoeuvreerruimte.
Meer uitleg vind je in wat zijn persbekken? en soorten persbekken.

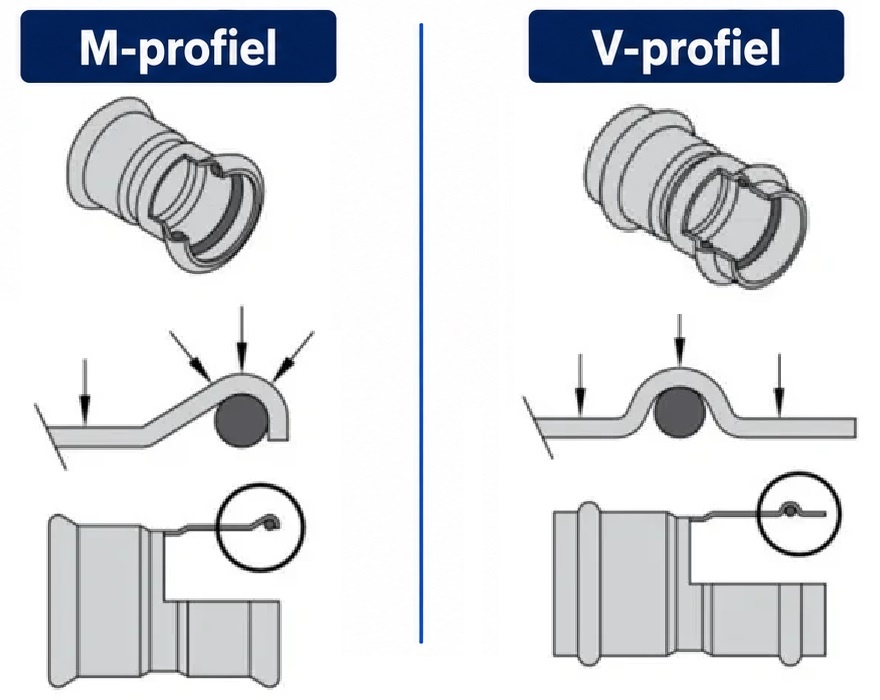

Wat is het verschil tussen een M-profiel en V-profiel?
M- en V-profiel zijn verschillende vormen van perscontour. De persbek grijpt daardoor op een andere manier rondom de fitting aan en vervormt andere zones. Ze kunnen allebei voorkomen bij metalen perssystemen, waaronder koperen persfittingen, maar zijn niet onderling uitwisselbaar.
| Eigenschap | M-profiel | V-profiel |
|---|---|---|
| Vorm persbek | M-vormige perscontour | V-vormige perscontour |
| Perszone | Vervormt de zones die voor een M-fitting zijn ontworpen | Vervormt de zones die voor een V-fitting zijn ontworpen |
| Toepassing | Alleen bij systemen die M voorschrijven | Alleen bij systemen die V voorschrijven |
| Herkennen | Markering en technische gegevens van fitting | Markering en technische gegevens van fitting |
Hoe monteer je een roodkoperen persfitting?
- Controleer systeem en maat. Gebruik een goedgekeurde buis, fitting en perscombinatie.
- Kort de buis haaks af. Gebruik geschikt gereedschap zonder het uiteinde te vervormen.
- Ontbraam binnen en buiten. Verwijder iedere scherpe rand en alle metaalspanen.
- Controleer fitting en EPDM-ring. Ze moeten schoon, aanwezig en onbeschadigd zijn.
- Schuif tot de aanslag. Breng de buis met een lichte draaiende beweging volledig in.
- Markeer de insteekdiepte. Zo zie je of de buis voor of tijdens het persen verschuift.
- Plaats de voorgeschreven profielbek. Gebruik afhankelijk van de fitting de passende M- of V-profielbek en positioneer deze exact om de gevormde perscontour.
- Voltooi één perscyclus. Onderbreek de persgang niet en pers niet onnodig opnieuw.
- Controleer en beproef. Bekijk markering en persing en voer de voorgeschreven druktest uit.
Welke soorten roodkoperen persfittingen zijn er?
- Rechte en overschuifkoppelingen
- Verloop- en insteekverloopkoppelingen
- Bochten van 45 en 90 graden
- T-stukken en verlopende T-stukken
- Puntstukken en schroefbussen met draadaansluiting
- Eindkoppelingen
- Wartel-, driedelige en flenskoppelingen
- Passeerbochten en speciale renovatie-uitvoeringen
Bekijk het actuele aanbod bij roodkoperen persfittingen. Heeft een fitting schroefdraad? Controleer dan ook binnendraad en buitendraad.
Waar let je op bij koperen leidingen?
Koper is duurzaam en corrosiebestendig, maar de installatie moet wel passen bij de waterkwaliteit, omgeving en andere gebruikte materialen. Bescherm leidingen tegen beschadiging, condens en ongewenst contact met materialen die het koper kunnen aantasten.
- Gebruik uitsluitend geschikte koperen buizen en systeemfittingen.
- Voorkom vervuiling van buis, fitting en afdichtring.
- Houd rekening met materiaalcombinaties en stromingsrichting.
- Isoleer warmte- en koudeleidingen volgens ontwerp en regelgeving.
- Houd rekening met thermische uitzetting en juiste bevestigingspunten.
Roodkoperen persfitting, solderen of knellen?
| Eigenschap | Persfitting | Solderen of knellen |
|---|---|---|
| Montage | Persmachine en voorgeschreven M- of V-profielbek | Brander en soldeermateriaal of wartelmoer met sleutels |
| Verbinding | Permanent geperst | Permanent gesoldeerd of mechanisch gekneld |
| Snelheid | Hoog bij veel verbindingen | Afhankelijk van vakmanschap en aantal verbindingen |
| Typisch gebruik | Nieuwe trajecten en seriemontage | Reparatie, renovatie en situaties zonder persmachine |
Lees meer over een mechanisch alternatief in messing knelfittingen. Wil je beide systemen direct vergelijken? Lees dan messing knelfitting versus koperen persfitting.
Wanneer kies je roodkoperen persfittingen voor water en cv?
Roodkoperen persfittingen zijn vooral interessant wanneer je snel, reproduceerbaar en permanent met koper wilt werken. Toch is persen niet in iedere situatie automatisch de beste keuze. Kijk altijd naar het complete leidingtraject, het beschikbare gereedschap en de eisen van de toepassing.
Kies meestal roodkoperen persfittingen wanneer:
- je een nieuwe water- of cv-installatie met koper aanlegt
- veel verbindingen moeten worden gemaakt
- montagesnelheid en herhaalbaarheid belangrijk zijn
- een permanente verbinding gewenst is
- de juiste persmachine en M- of V-profielbek beschikbaar zijn
- buis, fitting en toepassing aantoonbaar bij het toegelaten systeem passen
Kies eerder een andere verbinding wanneer:
- je slechts één of enkele bereikbare verbindingen maakt
- geen geschikte persmachine of juiste persbek beschikbaar is
- een losneembare verbinding functioneel gewenst is
- je aansluit op bestaand leidingwerk waarvoor knellen of een andere techniek praktischer is
- de gebruikte koperbuis niet aantoonbaar bij het gekozen perssysteem hoort
- medium, temperatuur of toepassing buiten de vrijgave van de persfitting vallen
Waarom lekt een koperen persverbinding?
| Oorzaak | Gevolg | Voorkomen |
|---|---|---|
| Verkeerd persprofiel | Onjuiste vervorming | Controleer M- of V-profiel per fitting |
| Braam aan buis | Beschadigde EPDM-ring | Binnen en buiten ontbramen |
| Onvoldoende insteekdiepte | Onvolledige verbinding | Tot aanslag insteken en markeren |
| Vuile of beschadigde ring | Lekpad bij afdichting | Voor montage controleren |
| Onderbroken perscyclus | Onvolledige persing | Cyclus volledig afmaken |
| Versleten gereedschap | Afwijkende perscontour | Onderhouden en kalibreren |
Veelgestelde vragen over roodkoperen persfittingen
Roodkoperen persfittingen combineren met buis en gereedschap
Een persverbinding is een systeemverbinding. De fitting werkt alleen betrouwbaar met de juiste buis, afdichtring, insteekdiepte, persbek en onderhouden persmachine.
Plan ook leidingbevestiging, thermische uitzetting, isolatie en bereikbaarheid van de persmachine voordat je het leidingtraject monteert.
EnergyBy: roodkoperen persfittingen voor water en cv
Bij EnergyBy vind je onder andere BONFIX en AesPRES roodkoperen persfittingen. Kies uitvoering, maat en afdichtring op basis van het leidingontwerp en gebruik altijd het voorgeschreven M- of V-persprofiel.
Controleer altijd de actuele productspecificaties voor medium, druk, temperatuur, buis en gereedschap.
