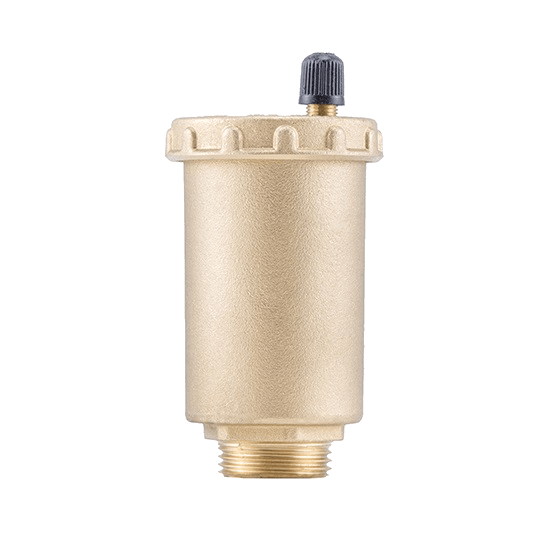

EnergyBy automatische ontluchter 3/4inch met handmatige pin voor functionaliteitscontrole

De EnergyBy automatische ontluchter 3/4 inch met handmatige controlepin verwijdert automatisch lucht uit verwarmings- en koelsystemen. De handmatige pin biedt daarnaast de mogelijkheid om de functionaliteit van het ontluchtingsmechanisme te controleren.

Deze uitvoering heeft een 3/4 inch buitendraadaansluiting, is geschikt voor water en water-glycolmengsels tot maximaal 30% glycol en heeft een maximale werkdruk van 10 bar en werktemperatuur van +95 °C. De afsluitdop op het ontluchtingsapparaat maakt het mogelijk de automatische ontluchting af te sluiten wanneer dat nodig is.

Waarvoor dient deze 3/4 inch automatische ontluchter?

Bij het vullen van een cv-, verwarmings- of koelsysteem kan lucht achterblijven in leidingen, verdelers en andere installatiecomponenten. Ook tijdens normaal gebruik kan zich opnieuw lucht verzamelen. Deze automatische ontluchter voert die lucht zelfstandig af op een geschikt ontluchtingspunt.

Het verwijderen van lucht helpt luchtzakken en borrelende, klotsende of ruisende geluiden te beperken. Omdat lucht de watercirculatie en warmteoverdracht kan verstoren, ondersteunt goed ontluchten bovendien een gelijkmatige werking van het verwarmings- of koelsysteem.

De 3/4 inch aansluiting maakt deze uitvoering geschikt voor technische ontluchtingspunten met een passende 3/4 inch binnendraadaansluiting. De grotere draadmaat betekent op zichzelf niet dat de ontluchter meer lucht afvoert; de juiste aansluiting en plaatsing zijn bepalend.

Hoe werkt het vlottermechanisme?

In de automatische ontluchter bevindt zich een vlottermechanisme met ventiel. Wanneer lucht zich in het ontluchterhuis verzamelt, daalt het waterniveau en zakt de vlotter. Hierdoor opent het ventiel en kan de verzamelde lucht ontsnappen.

Zodra de lucht is afgevoerd, stijgt het waterniveau weer. De vlotter beweegt omhoog en sluit het ventiel, zodat systeemwater binnen de installatie blijft. Dit proces herhaalt zich automatisch wanneer opnieuw lucht bij het ontluchtingspunt terechtkomt.

De handmatige controlepin is een aanvullende voorziening waarmee het mechanisme bewust kan worden bediend voor een functionele controle. Tijdens normaal gebruik blijft de luchtafvoer automatisch verlopen.

Lees ook wat een automatische ontluchter is en hoe deze werkt.

Waarom kiezen voor de uitvoering met handmatige controlepin?

Een standaard automatische ontluchter is vooral bedoeld om tijdens normaal bedrijf zelfstandig lucht af te voeren. Bij deze uitvoering is daar een handmatige pin voor functionaliteitscontrole aan toegevoegd. Daarmee kan het ontluchtingsmechanisme bewust worden bediend om te controleren of de ontluchtingsfunctie reageert.

Dat is met name praktisch tijdens ingebruikname en bij onderhoud of controle van de installatie. Je hoeft voor zo'n functionele controle niet te wachten tot zich vanzelf voldoende lucht in de ontluchter heeft verzameld. De controlepin geeft dus een extra controlemogelijkheid, terwijl de normale ontluchting automatisch blijft verlopen.

Deze combinatie is interessant wanneer je op het ontluchtingspunt niet alleen automatische luchtafvoer wilt, maar de werking later ook eenvoudig wilt kunnen controleren. De aanwezige afsluitdop geeft daarnaast de mogelijkheid het ontluchtingsapparaat af te sluiten wanneer dat nodig is.

Waar wordt een automatische ontluchter met 3/4 inch aansluiting toegepast?

Deze uitvoering is bedoeld voor verwarmings- en koelsystemen met een passend ontluchtingspunt en een 3/4 inch binnendraadaansluiting. De maat is dus niet alleen een productkenmerk: de bestaande of geplande aansluiting in de installatie bepaalt of deze ontluchter daadwerkelijk past.

Een automatische ontluchter plaats je bij voorkeur op een punt waar lucht zich door de opbouw van de installatie kan verzamelen. Denk aan hoge punten in leidingtrajecten, verdelers, pompgroepen of andere technische installatieonderdelen waar automatische luchtafvoer gewenst is.

Alleen een grotere aansluiting kiezen omdat deze ontluchter 3/4 inch is, heeft geen voordeel. De aansluitmaat moet aansluiten bij het betreffende installatiepunt; de juiste positie en toepassing bepalen vervolgens of de ontluchter zijn functie goed kan uitvoeren.

• CV- en verwarmingsinstallaties
• Vloerverwarming en vloerverwarmingsverdelers
• Buffervaten en hygiëneboilers
• Ketelinstallaties
• Pompgroepen en technische verdelers
• Hoge punten in leidingtrajecten
• Gesloten koelsystemen binnen de opgegeven productspecificaties

Twijfel je over het juiste montagepunt? Lees waar je een ontluchter plaatst.

Wat zijn de voordelen van automatische ontluchting met controlefunctie?

Het belangrijkste voordeel is dat twee functies worden gecombineerd: de installatie wordt tijdens normaal gebruik automatisch ontlucht, terwijl de werking van het ontluchtingsmechanisme met de handmatige pin kan worden gecontroleerd. Dat maakt deze uitvoering vooral praktisch op technische ontluchtingspunten die niet telkens handmatig bediend moeten worden.

Door verzamelde lucht af te voeren, help je de watercirculatie en warmteoverdracht in het systeem te behouden. Dit kan luchtgerelateerde geluiden en problemen door luchtzakken beperken en voorkomt dat pompen en andere installatiecomponenten onnodig met lucht in het systeem moeten werken.

Goed ontluchten ondersteunt daarmee een gelijkmatige werking van de installatie. Het werkelijke rendement en energieverbruik blijven afhankelijk van de complete installatie, regeling en afstelling. De controlepin voegt geen extra ontluchtingscapaciteit toe, maar biedt wel een praktische mogelijkheid om de functie te controleren.

Samengevat biedt deze uitvoering de volgende eigenschappen en voordelen:

• Verzamelde lucht wordt automatisch uit de installatie afgevoerd
• Handmatige pin voor controle van de ontluchtingsfunctie
• 3/4 inch buitendraadaansluiting
• Geschikt voor water en glycol tot maximaal 30%
• Maximale werkdruk water van 10 bar
• Maximale werktemperatuur van +95 °C
• Voorzien van afsluitdop op het ontluchtingsapparaat
• Helpt luchtgerelateerde geluiden en problemen met circulatie te beperken

Wat is het verschil met een gewone handmatige ontluchter?

De woorden handmatige pin kunnen verwarrend zijn, omdat deze uitvoering daardoor op een handmatige ontluchter kan lijken. Het verschil zit in de normale werking: bij deze EnergyBy ontluchter wordt verzamelde lucht automatisch afgevoerd. De pin is uitsluitend een extra mogelijkheid om het mechanisme handmatig te bedienen voor functionaliteitscontrole.

Een echte handmatige ontluchter werkt anders. Daarbij moet je het ontluchtingspunt zelf openen wanneer lucht moet worden afgevoerd en daarna weer sluiten. Dat type wordt bijvoorbeeld veel gebruikt op radiatoren. Een automatische ontluchter wordt juist toegepast op plaatsen waar lucht tijdens normaal bedrijf zelfstandig uit de installatie moet kunnen verdwijnen.

De keuze tussen beide typen hangt daarom niet af van de aanwezigheid van een bedienbaar onderdeel, maar van de gewenste werking op het betreffende ontluchtingspunt.

Vergelijk onze automatische ontluchters met de handmatige ontluchters.

Hoe plaats en controleer je deze 3/4 inch ontluchter?

Een automatische ontluchter werkt alleen goed wanneer zowel de aansluiting als de plaatsing klopt. Controleer daarom vóór montage of het ontluchtingspunt een passende 3/4 inch binnendraadaansluiting heeft en of dit daadwerkelijk een plaats is waar lucht zich in het systeem kan verzamelen.

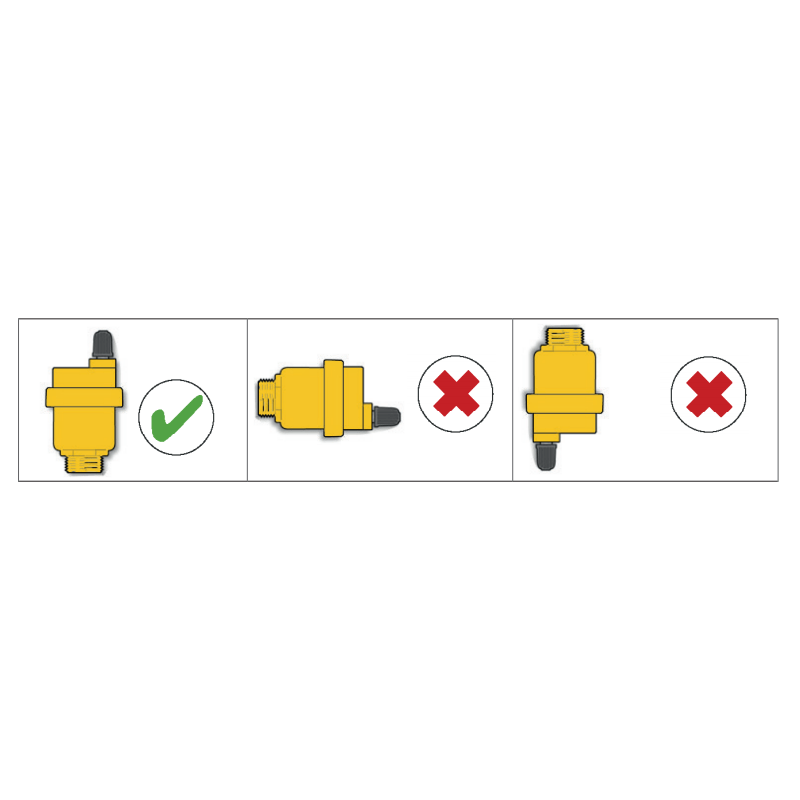

Automatische ontluchters worden doorgaans verticaal gemonteerd, zodat het interne ontluchtingsmechanisme correct kan functioneren. Houd daarbij altijd rekening met de voorschriften van het product en de installatie. Zorg bovendien dat de ontluchter na montage bereikbaar blijft voor controle, onderhoud of vervanging.

Na het vullen en op druk brengen van de installatie controleer je de schroefdraadaansluiting op lekkage. De handmatige pin kan vervolgens worden gebruikt voor de daarvoor bedoelde functionaliteitscontrole van het ontluchtingsmechanisme.

• Controleer de aansluiting. Gebruik een passende 3/4 inch binnendraadaansluiting.
• Kies het juiste punt. Plaats de ontluchter waar lucht zich in de installatie verzamelt.
• Let op de montagestand. Automatische ontluchters functioneren doorgaans verticaal; volg de voorschriften van product en installatie.
• Dicht de schroefdraad correct af. Voorkom dat afdichtmateriaal het ontluchtingsmechanisme vervuilt.
• Controleer de werking. Controleer na montage op lekkage en gebruik de handmatige pin voor de daarvoor bedoelde functionaliteitscontrole.
