Een expansievat is een belangrijk onderdeel van elke gesloten centrale verwarmingsinstallatie. Het vangt volumeverlies en volumetoename van het verwarmingswater op, zodat de druk in het systeem stabiel blijft. Dit voorkomt onnodige slijtage aan de cv-ketel, drukproblemen en lekkages bij overdruk.
Op deze pagina lees je hoe een expansievat wordt aangesloten, waar je op moet letten bij de montage en hoe je een expansievat veilig kunt vervangen. Wil je eerst begrijpen hoe een expansievat precies werkt in een CV-installatie? Bekijk dan onze uitleg over Hoe werkt een expansievat in een CV-installatie?.
- Plaatsing → meestal in de retourleiding van de CV-installatie
- Locatie → zo dicht mogelijk bij de cv-ketel
- Bevestiging → gebruik een muurbeugel of expansievatconsole
- Aansluiting → meestal via een 3/4 inch buitendraad aansluiting
- Onderhoud → gebruik bij voorkeur een expansievatkoppeling
- Controle → controleer voordruk, werkdruk, afdichting en lekkages
Wat doet een expansievat?
Wanneer water wordt verwarmd, zet het uit. In een gesloten CV-systeem kan dit leiden tot drukverhoging. Het expansievat vangt deze volumevergroting op via een flexibel membraan, waardoor de druk in het systeem stabiel blijft.
Zonder goed werkend expansievat kan de installatie:
- Drukverlies of drukpieken vertonen
- Regelmatig bijgevuld moeten worden
- Lekkage of schade oplopen
Hoe werkt een expansievat in de CV-installatie?
De werking van een expansievat is gebaseerd op het opvangen van volumeverandering. Het membraan in het vat scheidt het verwarmingswater van de lucht- of gaszijde. Wil je dit onderwerp uitgebreider bekijken? Lees dan ook onze uitleg over hoe een expansievat werkt in een CV-installatie.
Proces in de installatie
- De cv-ketel verwarmt het water
- Het verwarmingswater zet uit
- De druk in het systeem stijgt
- Het membraan in het expansievat beweegt
- De lucht- of gaszijde wordt samengedrukt
- De systeemdruk blijft stabiel
Waarom dit belangrijk is
- Voorkomt te hoge systeemdruk
- Beschermt leidingen en koppelingen
- Vermindert slijtage aan de cv-ketel
- Beperkt de kans op lekkages
- Zorgt voor een stabiel werkende CV-installatie
Waar plaats je een expansievat?

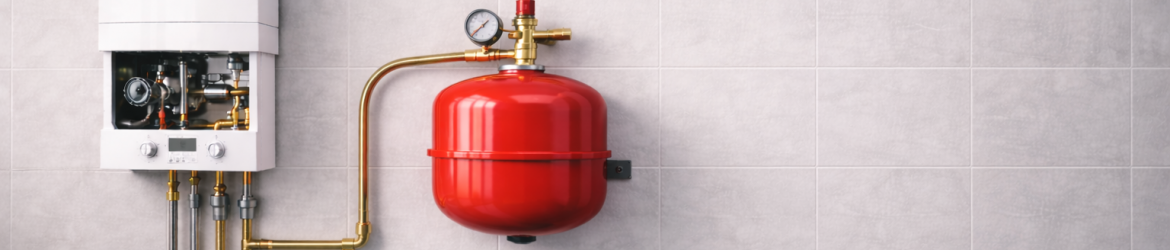

Een expansievat wordt doorgaans geplaatst in de retourleiding van de CV-installatie, zo dicht mogelijk bij de cv-ketel. Kies altijd een vorstvrije locatie die goed toegankelijk is voor inspectie en onderhoud.
Retourleiding
Plaatsing in de retourleiding wordt vaak toegepast omdat de watertemperatuur hier lager is dan in de aanvoerleiding.
Dicht bij de cv-ketel
Door plaatsing dichtbij de cv-ketel kan het expansievat drukveranderingen in de installatie goed opvangen.
Vorstvrije locatie
Plaats het expansievat op een vorstvrije locatie om schade door bevriezing te voorkomen.
Toegankelijk voor onderhoud
Zorg dat het expansievat bereikbaar blijft voor inspectie, controle van de voordruk en eventuele vervanging.
Welke onderdelen heb je nodig voor een expansievat?
De meeste expansievaten voor CV-installaties zijn standaard uitgevoerd met een 3/4 inch buitendraad aansluiting. Deze aansluiting wordt verbonden met de CV-installatie, doorgaans op de retourleiding, met behulp van geschikt aansluitmateriaal voor expansievaten.
Alle benodigde onderdelen zijn verkrijgbaar binnen ons assortiment expansievat onderdelen.
Expansievat
- Vangt volumeverandering van verwarmingswater op
- Helpt de systeemdruk stabiel te houden
- Leverbaar in verschillende inhoudsmaten
Expansievatkoppeling
- Voor een betrouwbare aansluiting op de CV-leiding
- Maakt vervangen eenvoudiger
- Kan aftappen van de hele installatie beperken
Muurbeugel of expansievatconsole
- Voor stevige wandmontage
- Ondersteunt het gewicht van het vat
- Voorkomt belasting op leidingwerk
Aansluitmateriaal
- T-stuk of koppeling in de retourleiding
- Geschikt afdichtmateriaal zoals hennep, teflon of afdichtpasta
- Leidingwerk naar de expansievatconsole
Montage en ondersteuning van het expansievat
Een muurbeugel of expansievatconsole zorgt ervoor dat het expansievat veilig en stabiel wordt bevestigd. Dit is met name belangrijk bij expansievaten met een grotere inhoud, waarbij het gewicht aanzienlijk kan toenemen wanneer het vat gevuld is. Goede ondersteuning voorkomt schade aan leidingen en verlengt de levensduur van de CV-installatie.
Stappenplan: expansievat installeren
Volg onderstaand stappenplan om een expansievat correct aan te sluiten op een CV-installatie. Raadpleeg altijd de installatievoorschriften van de fabrikant.
- Schakel de CV-installatie uit en laat deze volledig afkoelen.
- Sluit indien nodig de watertoevoer naar de installatie af.
- Tap de installatie gedeeltelijk af zodat je drukloos kunt werken.
- Plaats een koppeling of T-stuk in de retourleiding, bij voorkeur zo dicht mogelijk bij de cv-ketel.
- Verbind het T-stuk met een leiding naar de te plaatsen expansievatconsole of muurbeugel.
- Monteer de expansievatkoppeling op de expansievatconsole.
- Bevestig het expansievat aan de expansievatkoppeling en zorg dat deze stevig op de muurbeugel of expansievatconsole is gemonteerd.
- Controleer of alle verbindingen correct zijn aangesloten en goed zijn afgedicht.
- Vul de installatie opnieuw met water en breng de systeemdruk op het juiste niveau.
- Controleer op lekkages en ontlucht de installatie indien nodig.
Video: expansievat installeren met expansievatkoppeling
In de video hieronder zie je hoe je met een expansievatkoppeling eenvoudig een expansievat installeert. Hiermee kun je het expansievat later vervangen zonder de volledige CV-installatie af te tappen.
Waar moet je op letten bij het installeren?
Bij het installeren van een expansievat zijn de volgende punten belangrijk:
- Controleer of de voordruk overeenkomt met de installatie-eisen
- Controleer de maximale werkdruk van het expansievat
- Gebruik geschikt afdichtmateriaal zoals hennep, teflon of afdichtpasta
- Zorg voor voldoende draagkracht bij wandmontage
- Monteer het expansievat spanningsvrij
| Aandachtspunt | Waarom belangrijk? |
|---|---|
| Voordruk controleren | Een verkeerde voordruk kan drukproblemen veroorzaken. |
| Maximale werkdruk controleren | Het expansievat moet passen bij de druk van de installatie. |
| Geschikt afdichtmateriaal gebruiken | Dit voorkomt lekkages bij schroefdraadverbindingen. |
| Voldoende draagkracht | Een gevuld expansievat kan aanzienlijk zwaarder zijn dan een leeg vat. |
| Spanningsvrij monteren | Dit voorkomt schade aan leidingen, koppelingen en bevestigingspunten. |
Wanneer moet een expansievat vervangen worden?
Een expansievat heeft gemiddeld een levensduur van 5 tot 10 jaar. Vervanging is nodig bij:
- Wisselende of te hoge systeemdruk
- Regelmatig bijvullen van de installatie
- Lekkage bij het ventiel
- Een vol of zwaar aanvoelend vat
Twijfel je? Laat de installatie controleren door een erkend installateur.
| Signaal | Mogelijke oorzaak | Advies |
|---|---|---|
| Wisselende systeemdruk | Expansievat functioneert mogelijk niet goed | Controleer voordruk en membraan |
| Regelmatig bijvullen | Drukverlies of defect expansievat | Laat de installatie controleren |
| Lekkage bij ventiel | Mogelijke schade aan het vat | Vervangen indien nodig |
| Vol of zwaar aanvoelend vat | Membraan mogelijk defect | Expansievat vervangen |
Stappenplan: expansievat vervangen voor CV
Het vervangen van een expansievat is vaak nodig wanneer de druk in de CV-installatie onstabiel wordt of het expansievat defect is. Volg onderstaand stappenplan om het expansievat veilig te vervangen.
- CV-installatie uitschakelen: Schakel de cv-ketel uit en laat de installatie volledig afkoelen voordat je begint.
- Watertoevoer afsluiten: Sluit indien mogelijk de watertoevoer naar de CV-installatie af om ongewenst bijvullen te voorkomen.
- Installatie drukloos maken: Tap de installatie gedeeltelijk af totdat er geen druk meer op staat. Is het expansievat aangesloten via een expansievatkoppeling, dan hoeft de installatie niet volledig te worden afgetapt.
- Oude expansievat verwijderen: Draai het expansievat los van de expansievatkoppeling of aansluiting. Ondersteun het vat goed, vooral bij grotere expansievaten.
- Aansluitmateriaal controleren: Controleer de expansievatkoppeling, muurbeugel of expansievatconsole op slijtage of beschadigingen en vervang deze indien nodig.
- Nieuw expansievat monteren: Bevestig het nieuwe expansievat op de expansievatkoppeling en zorg dat het stevig is gemonteerd op de muurbeugel of expansievatconsole.
- Voordruk controleren: Controleer of de voordruk van het nieuwe expansievat overeenkomt met de eisen van de installatie en stel deze zo nodig bij voordat je de installatie vult.
- Installatie opnieuw vullen: Vul de CV-installatie met water en breng de systeemdruk op het juiste niveau.
- Installatie ontluchten: Ontlucht radiatoren, vloerverwarming en andere ontluchtingspunten om lucht uit het systeem te verwijderen.
- Controle en ingebruikname: Controleer alle aansluitingen op lekkages en zet de CV-installatie weer in bedrijf. Houd de systeemdruk de eerste dagen extra in de gaten.
Expansievat installeren of expansievat vervangen?
Of je een expansievat installeert of vervangt, hangt af van de situatie. Bij een nieuwe CV-installatie wordt het expansievat direct opgenomen in het leidingwerk. Bij een bestaande installatie wordt het oude vat verwijderd en vervangen door een nieuw exemplaar.
| Situatie | Wat doe je? | Belangrijk aandachtspunt |
|---|---|---|
| Nieuwe CV-installatie | Expansievat installeren | Juiste plaatsing en voordruk bepalen |
| Defect expansievat | Expansievat vervangen | Installatie drukloos maken |
| Aansluiting zonder expansievatkoppeling | Installatie gedeeltelijk aftappen | Rekening houden met meer werk bij vervanging |
| Aansluiting met expansievatkoppeling | Vat eenvoudiger vervangen | Niet altijd hele installatie aftappen |
Veiligheid en regelgeving
Een expansievat moet voldoen aan de geldende Europese richtlijnen en voorzien zijn van CE-markering. Installatie dient te gebeuren volgens de geldende voorschriften, installatie-instructies van de fabrikant en relevante NEN-normen.
Bij twijfel over installatie of veiligheid wordt montage door een erkend installateur aanbevolen.
Veelgestelde vragen over expansievat installeren en vervangen
Expansievat combineren met de juiste onderdelen
Een expansievat werkt alleen goed wanneer het correct wordt aangesloten en ondersteund. In de praktijk combineer je een CV-expansievat daarom met geschikt aansluitmateriaal, een expansievatkoppeling en een stevige muurbeugel of expansievatconsole.
Vooral bij vervanging is een expansievatkoppeling praktisch. Hiermee kun je het expansievat later eenvoudiger vervangen zonder de volledige CV-installatie af te tappen. Controleer daarnaast altijd de voordruk, maximale werkdruk en montagevoorschriften van de fabrikant.
Wil je zeker weten dat de installatie betrouwbaar blijft werken? Combineer het juiste expansievat dan altijd met passende montage- en aansluitonderdelen.
