Welke keerklep u nodig heeft, hangt af van meer dan alleen de leidingmaat. Voor een goede keuze kijkt u naar de toepassing, het medium, de temperatuur, werkdruk, montagepositie, het type keerklep en de aansluitingen. Pas daarna kiest u de juiste maat en uitvoering.
Binnen het EnergyBy-assortiment zijn onder andere veerbelaste keerkleppen met kunststof of messing insert, verschillende afdichtingsmaterialen, verschillende combinaties van binnen- en buitendraad en swing terugslagkleppen beschikbaar. Deze keuzehulp brengt de belangrijkste verschillen samen.
- Algemene installatie: vaak is een veerbelaste keerklep praktisch door de compacte bouw en flexibele montage.
- Hogere temperatuur: kies een uitvoering waarvan de complete productspecificatie de temperatuur dekt. Binnen deze EnergyBy-serie gaat de hoge-temperatuuruitvoering met messing insert en Viton/FKM-afdichting tot 150 °C werktemperatuur en 175 °C piektemperatuur.
- Specifieke hydraulische situatie: vergelijk een swing terugslagklep met een veerbelaste uitvoering.
- Drinkwaterbeveiliging: bepaal eerst of u een gewone keerklep nodig heeft of een specifieke terugstroombeveiliging.
Bepaal eerst waar de keerklep wordt gebruikt
De toepassing bepaalt welke eigenschappen het belangrijkst zijn. Een keerklep in een cv-installatie wordt anders geselecteerd dan een keerklep in een aanzuigleiding, solarcircuit of drinkwateraansluiting.
| Toepassing | Waar vooral op letten? | Logische vervolgstap |
|---|---|---|
| CV / verwarming | Temperatuur, werkdruk, montagepositie en stromingsrichting | Veerbelaste uitvoering vaak praktisch |
| Circulatiepomp | Openingsdruk, plaatsing en afstand tot pomp | Controleer montagevoorschrift en 10 × D-regel |
| Solar / hoge temperatuur | Maximale temperatuur en medium | Kies op complete temperatuurklasse |
| Pomp / aanzuigleiding | Drukverlies, vervuiling, filter en gevuld houden van leiding | Overweeg voetklep / filtercombinatie |
| Drinkwaterbescherming | Vereist beveiligingsniveau en keurmerken | Controleer of terugstroombeveiliging nodig is |
Controleer het medium
Niet iedere keerklep is geschikt voor ieder medium. Controleer daarom of de complete keerklep volgens de productspecificaties geschikt is voor bijvoorbeeld verwarmingswater, sanitair water of een glycoloplossing.
Bij de gedocumenteerde EnergyBy-uitvoeringen met kunststof insert worden onder andere verwarmingsinstallaties, sanitair water en glycoloplossingen tot maximaal 30% genoemd. Dat betekent niet dat iedere andere uitvoering automatisch dezelfde media toelaat.
Bepaal de maximale temperatuur en werkdruk
De keerklep moet geschikt zijn voor de hoogste temperatuur en druk die op de montageplaats kunnen optreden. Kies daarom niet alleen op basis van het materiaal van de insert.
| EnergyBy-uitvoering | Insert | Afdichting | Werktemperatuur | Piektemperatuur |
|---|---|---|---|---|
| Standaard uitvoering | Kunststof | NBR | max. 95 °C | 110 °C |
| Messing uitvoering | Messing | NBR | max. 95 °C | 110 °C |
| Hoge-temperatuuruitvoering | Messing | Viton / FKM | max. 150 °C | 175 °C |
Lees voor dit verschil keerklep voor hoge temperaturen – welke keerklep voor solar?
Kies tussen een veerbelaste keerklep en swing terugslagklep
Bij een veerbelaste keerklep ondersteunt een veer het sluiten van de klep. Een swing terugslagklep gebruikt een scharnierend klepdeel zonder vergelijkbare sluitveer. Daardoor verschillen onder andere de montagevoorwaarden en het openings- en sluitgedrag.
Veerbelaste keerklep
- compacte constructie;
- veer ondersteunt het sluiten;
- EnergyBy universele uitvoeringen in verschillende posities te monteren;
- gecontroleerde uitvoeringen: openingsdruk 0,02 bar.
Swing terugslagklep
- scharnierend afsluitelement;
- geen vergelijkbare sluitveer;
- montagepositie vraagt extra aandacht;
- drukverlies en gedrag productspecifiek vergelijken.
Bekijk de volledige vergelijking in swing terugslagklep of veerbelaste keerklep?
Kies de juiste insert én afdichting
Niet alleen het materiaal van de insert bepaalt de temperatuurgeschiktheid. Binnen deze EnergyBy-serie zijn er drie duidelijk te onderscheiden uitvoeringen: een hoge-temperatuuruitvoering met messing insert en Viton/FKM-afdichting, een messing insert met NBR-afdichting en een kunststof insert met NBR-afdichting.

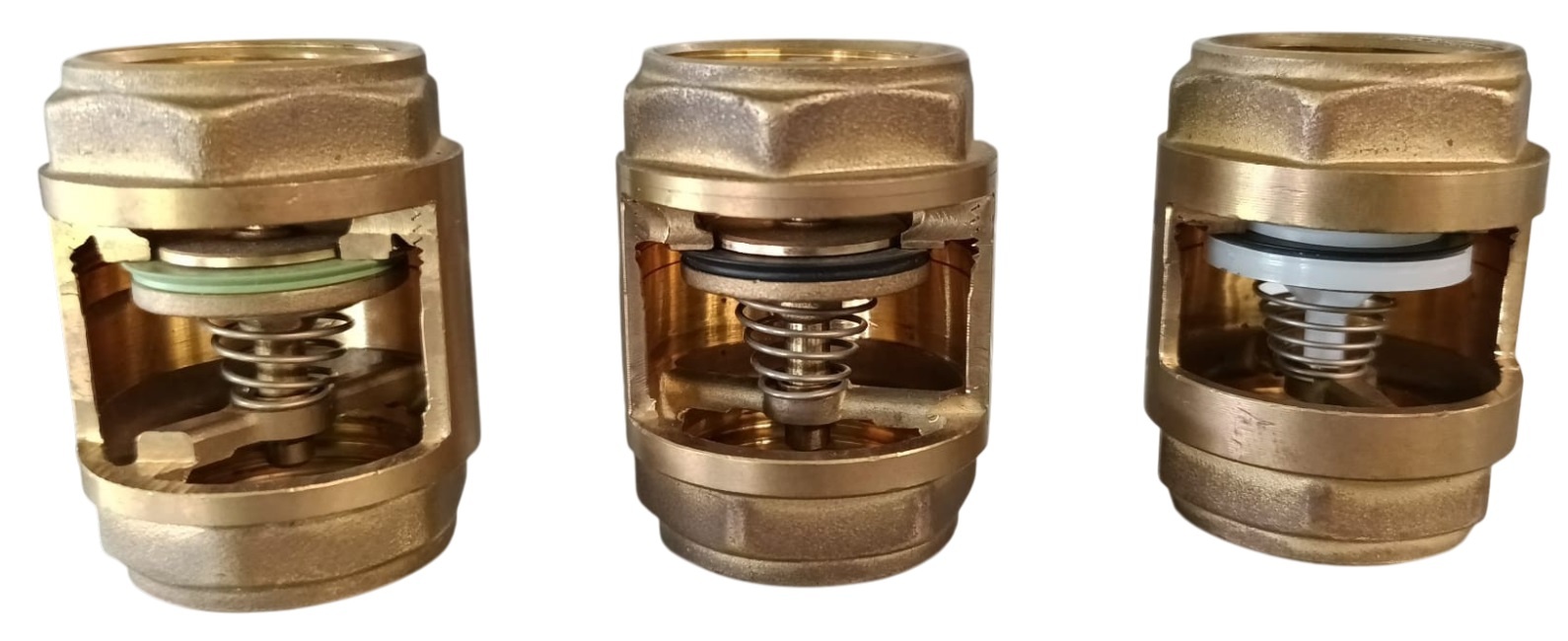

Links: messing insert met Viton/FKM-afdichting. Midden: messing insert met NBR-afdichting. Rechts: kunststof insert met NBR-afdichting.
Messing insert + Viton/FKM
Werktemperatuur: max. 150 °C
Piektemperatuur: 175 °C
Toepassing: hoge temperatuur / solar
Messing insert + NBR
Werktemperatuur: max. 95 °C
Piektemperatuur: 110 °C
Kunststof insert + NBR
Werktemperatuur: max. 95 °C
Piektemperatuur: 110 °C
Meer uitleg: keerklep met kunststof of messing insert – wat is het verschil?
Bepaal FF, FM, MF of MM
Pas nadat de technische uitvoering is bepaald, kiest u de passende draadaansluitingen. F staat voor female of binnendraad en M voor male of buitendraad.
| Uitvoering | Aansluiting | Wanneer logisch? |
|---|---|---|
| FF | Binnendraad × binnendraad | Tussen twee buitendraadaansluitingen |
| FM | Binnendraad × buitendraad | Overgang van buitendraad naar binnendraad |
| MF | Buitendraad × binnendraad | Overgang van binnendraad naar buitendraad |
| MM | Buitendraad × buitendraad | Tussen twee binnendraadaansluitingen |
Kies daarna pas de juiste maat
De inchmaat moet passen bij de aansluitende componenten en bij het benodigde debiet. Alleen kiezen op de aanwezige schroefdraadmaat is niet altijd voldoende wanneer de installatie hydraulisch hoge eisen stelt.
Bij pompen of installaties met een hoge volumestroom kan de doorlaat en het drukverlies van de specifieke keerklep relevant zijn. Gebruik dan de technische productgegevens en dimensioneer niet uitsluitend op de buitendraad of binnendraad die toevallig aanwezig is.
Controleer montagepositie en stromingsrichting
De pijl op het huis moet altijd overeenkomen met de normale stromingsrichting. Bij de universele veerbelaste EnergyBy-uitvoeringen zijn verschillende montageposities mogelijk. Bij een swing terugslagklep moet de toegestane stand van het scharnierende klepmechanisme afzonderlijk worden gecontroleerd.
Lees het complete montageadvies in keerklep monteren – stromingsrichting en montagepositie.
Keerklep kiezen in 6 stappen
Onderstaande keuzehulp vat de belangrijkste keuzes samen. Begin bij de toepassing en controleer vervolgens temperatuur, type keerklep, insert en afdichting, aansluiting en maat.

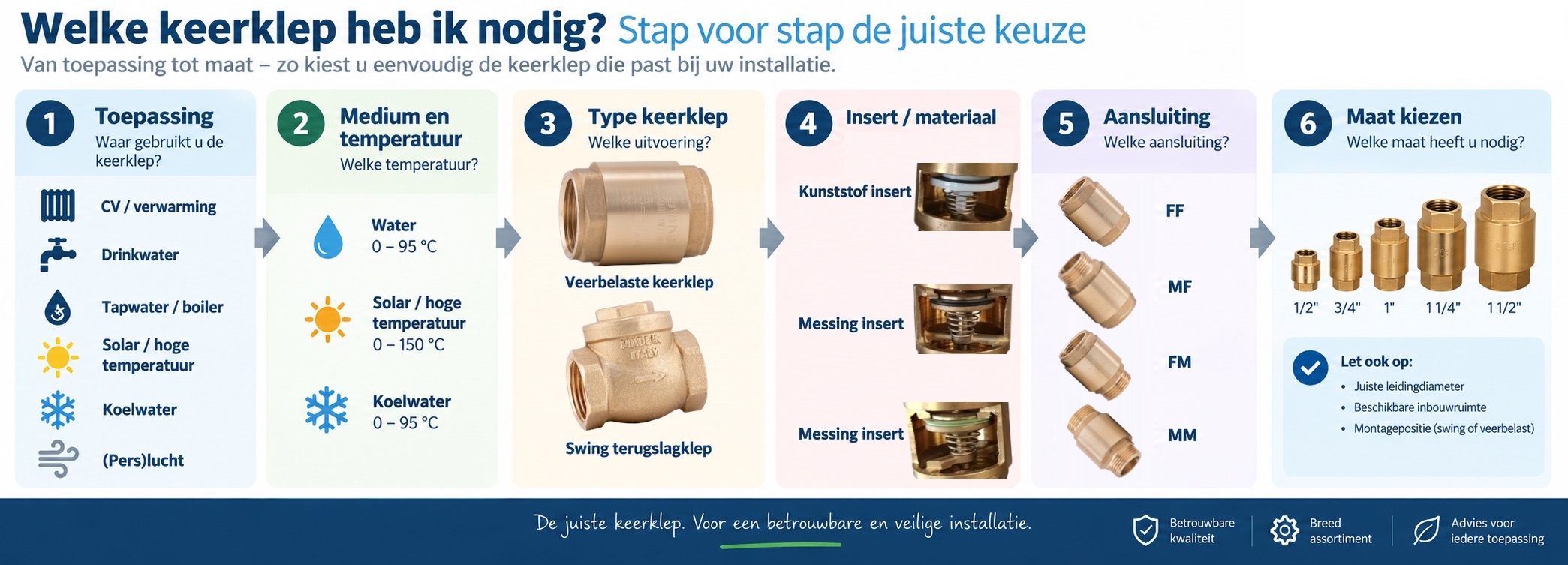

Visuele samenvatting: toepassing → medium en temperatuur → type keerklep → insert en afdichting → aansluiting → maat.Welke keerklep past bij mijn situatie?
| Situatie | Waarschijnlijk startpunt | Extra controle |
|---|---|---|
| Normale verwarmingsinstallatie | Veerbelaste keerklep | Temperatuur, werkdruk, aansluiting |
| Hoge temperatuur / solar | Hoge-temperatuuruitvoering | Exacte temperatuurklasse en medium |
| Verticale of afwijkende montagepositie | Veerbelast vaak praktisch | Productdocumentatie en stromingspijl |
| Aanzuigleiding waterpomp | Voetklep / keerklep met aanzuigfilter | Drukverlies, vervuiling, leiding gevuld houden |
| Drinkwater tegen verontreiniging beschermen | Terugstroombeveiliging bepalen | Risico, vereist type en keurmerken |
| Hydraulische situatie met voorkeur voor swingconstructie | Swing terugslagklep | Montagepositie en productspecifiek drukverlies |
Veelgemaakte fouten bij het kiezen van een keerklep
| Fout | Waarom fout? | Beter |
|---|---|---|
| Alleen op inchmaat kiezen | Technische uitvoering kan ongeschikt zijn | Begin bij toepassing en medium |
| Messing insert automatisch als hoge-temperatuuruitvoering zien | Messing + NBR blijft binnen deze serie op 95 °C werktemperatuur | Controleer insert én afdichting; Viton/FKM is de hoge-temperatuurvariant |
| FM en MF verwisselen | Aansluitingen kunnen aan de verkeerde zijde zitten | Controleer draadzijden én pijl |
| Swing overal monteren | Scharnierende klep kan onjuist functioneren | Controleer montagepositie |
| Gewone keerklep als drinkwaterbeveiliging gebruiken | Vereist beveiligingsniveau kan ontbreken | Bepaal terugstroombeveiliging apart |
Veelgestelde vragen over het kiezen van een keerklep
Verdiep u in de gekozen uitvoering
Deze keuzehulp brengt de belangrijkste beslissingen samen. Gebruik daarna het detailartikel dat bij uw situatie hoort voor extra informatie over werking, montage of materiaal.
Bekijk het complete overzicht in keerkleppen – werking, soorten en toepassingen.
De juiste keerklep kiezen bij EnergyBy
EnergyBy heeft keerkleppen in verschillende aansluitingen, maten, insertmaterialen en constructies. Daardoor kunt u gericht selecteren op de technische eisen van de installatie.
Begin bij toepassing, medium en temperatuur en kies daarna pas aansluiting en maat. Zo voorkomt u dat u een product kiest dat wel past, maar technisch niet de juiste uitvoering is.
